高压开关特性测试仪外触发使用方法

高压开关特性测试仪触发方式有三种：

1、内触发：仪器输出DC6～270V可调直流电源，默认为DC220V，进行分、合闸操作。

2、外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）计时的方式。主要针对合（分）闸线圈电流很大无法驱动的断路器使用，如老式的少油断路器、永磁断路器等。

3、手动触发：不接触发线，能测试断口弹跳时间、弹跳次数、三相不同期、开距、超程，平均速度等。

高压开关特性测试仪外触发使用方法，操作如下：

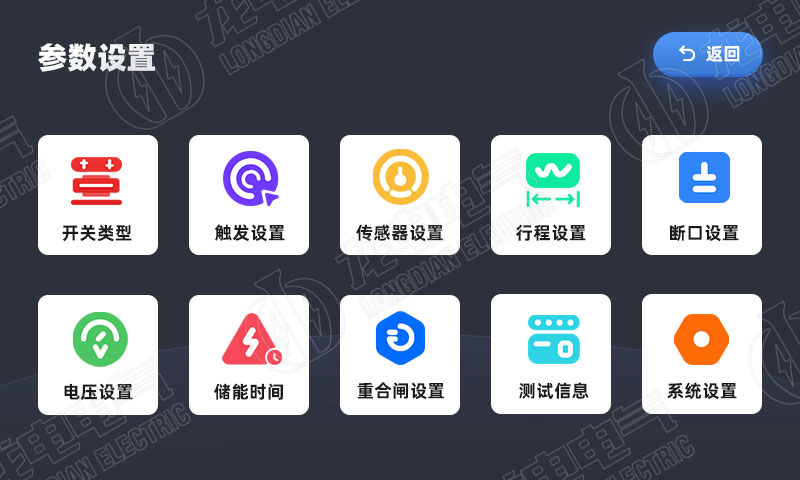

1、进入“参数设置”界面进行参数设置；

2、首先设置“开关类型”，不同的断路器选择不同的类型；

3、选择设置“触发方式”，触发方式有三种，我们选择“外触发”；

4、传感器设置，如果要测试速度，选择已安装的速度传感器；

5、行程设置，如选择的是“直线传感器”，行程不需要设置，如果选择的是“旋转传感器”，就需要设置行程；

6、断口设置，默认是A1断口，采集时间1秒。外触发要把采集时间设置到5秒以上，最大设置10秒。仪器先按合闸测试，要在5秒内操作断路器的合闸按钮，断路器动作，仪器等待5秒时间显示数据。超过5秒，就采集不到信号，没有数据显示。

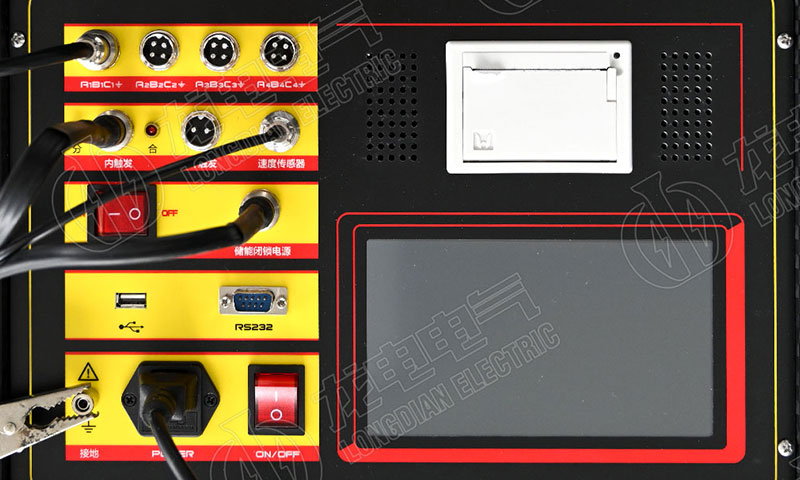

参数设置完成后，仪器接线。

1、仪器要先接地，再接测试线，本视频在试验室操作，没有接地线。

2、断口线接在A1、B1、C1航插上。

3、外触发是两芯航插，也就是平常使用的储能线。做合闸时，把外触发的两个夹子接在控制回路的辅助点或者控制线圈两端，采集的测试线不分正负极。请不要接在合闸按钮或分闸按钮上，因为按钮的电压到线圈要经过其他装置，接在那里就会影响了合闸时间或分闸时间，测出来的结果就不准确了。

4、速度传感器安装。

测试线接好之后，进行测试。

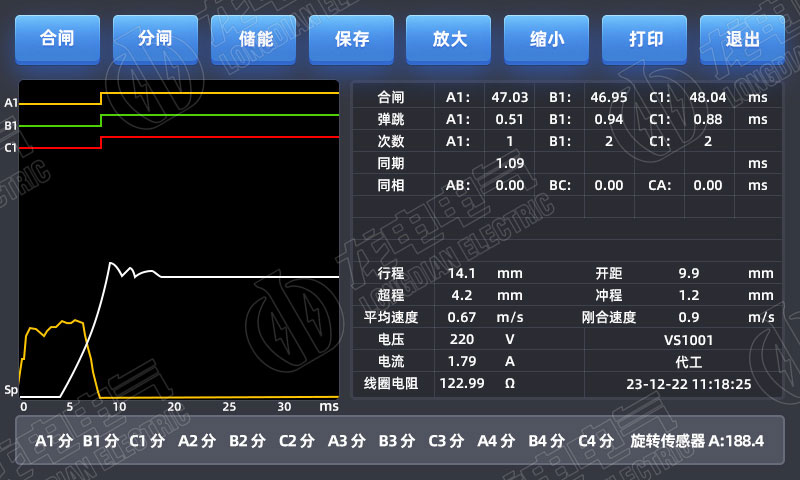

1、进入“特性测试”菜单，点击“合闸”测试，这时我们要马上操作断路器的“合闸按钮”，进行合闸测试。

2、做分闸时，请把外触发的测试线移到分闸控制回路点进行测试。
