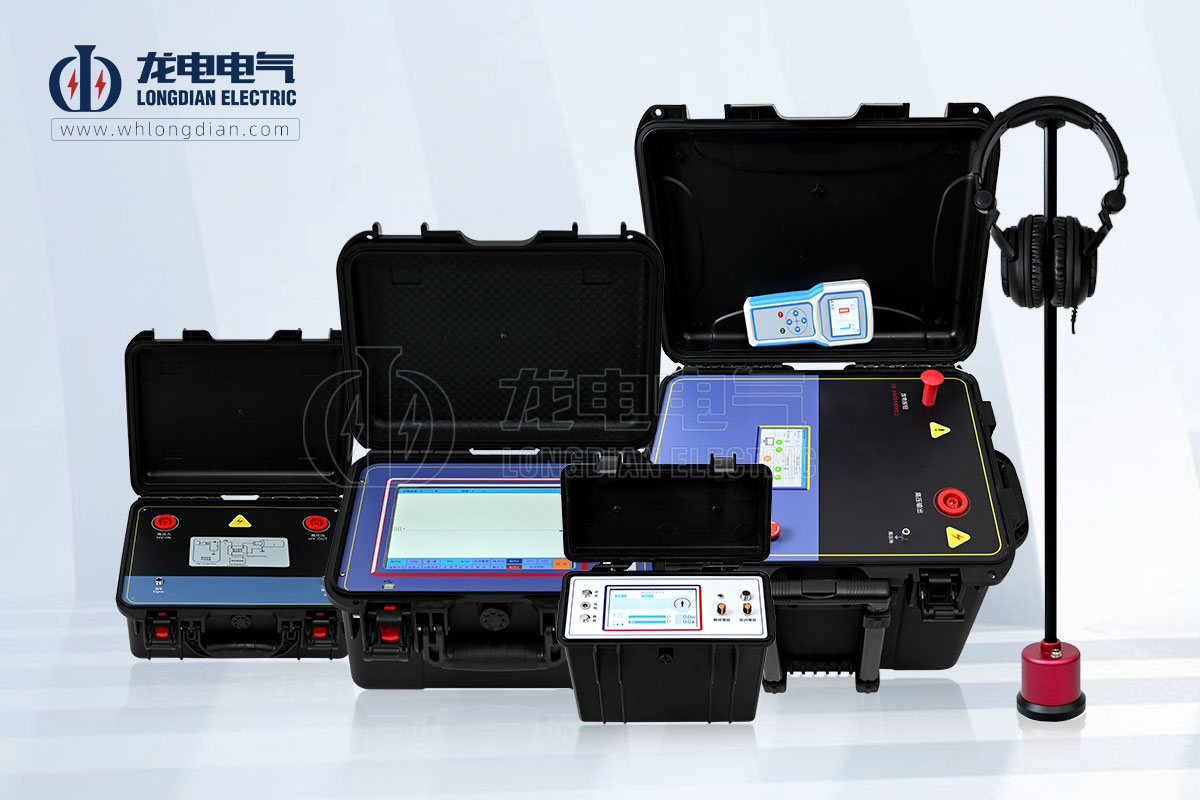

电缆故障测试仪冲击高压闪测法(又称冲闪法)是利用高压脉冲电缆故障点发生击穿放电,产生反射波,通过测量反射波的波形来确定故障点位置的一种电缆故障测试方法。该方法适用于测试电缆的高阻故障,如断线、烧伤、接地等。
冲击高压闪测法的基本原理:

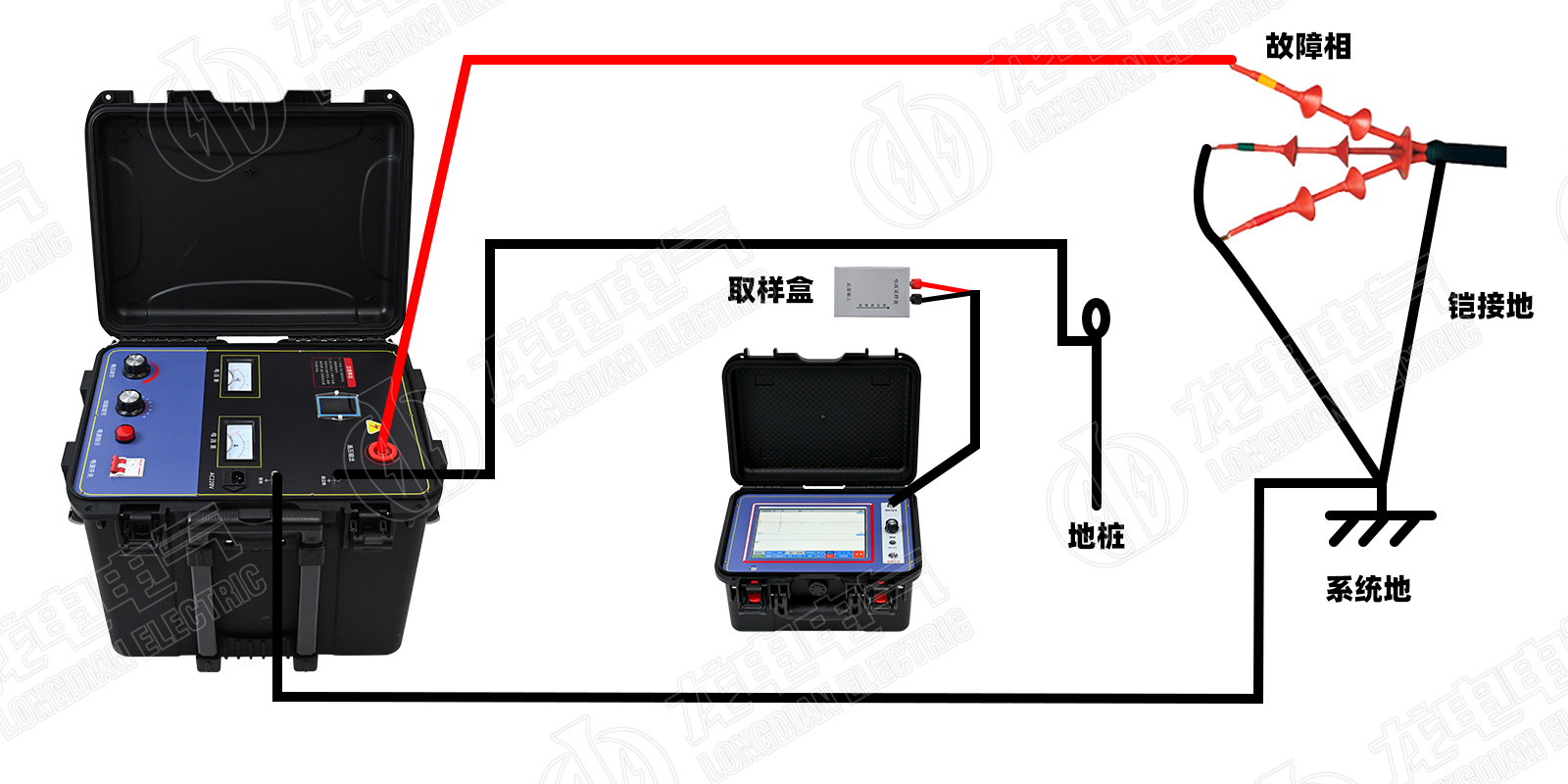

① 高压脉冲发生器向电缆施加高压脉冲。
② 高压脉冲沿电缆传播,直至遇到故障点。
③ 在故障点处,高压脉冲击穿电缆绝缘,形成瞬时火弧。
④ 火弧的迅速燃烧和熄灭产生反射波。
⑤ 反射波沿电缆传播,并由接收装置接收。
⑥ 故障测试仪对反射波进行波形分析,并根据波形特征来确定故障点的位置。

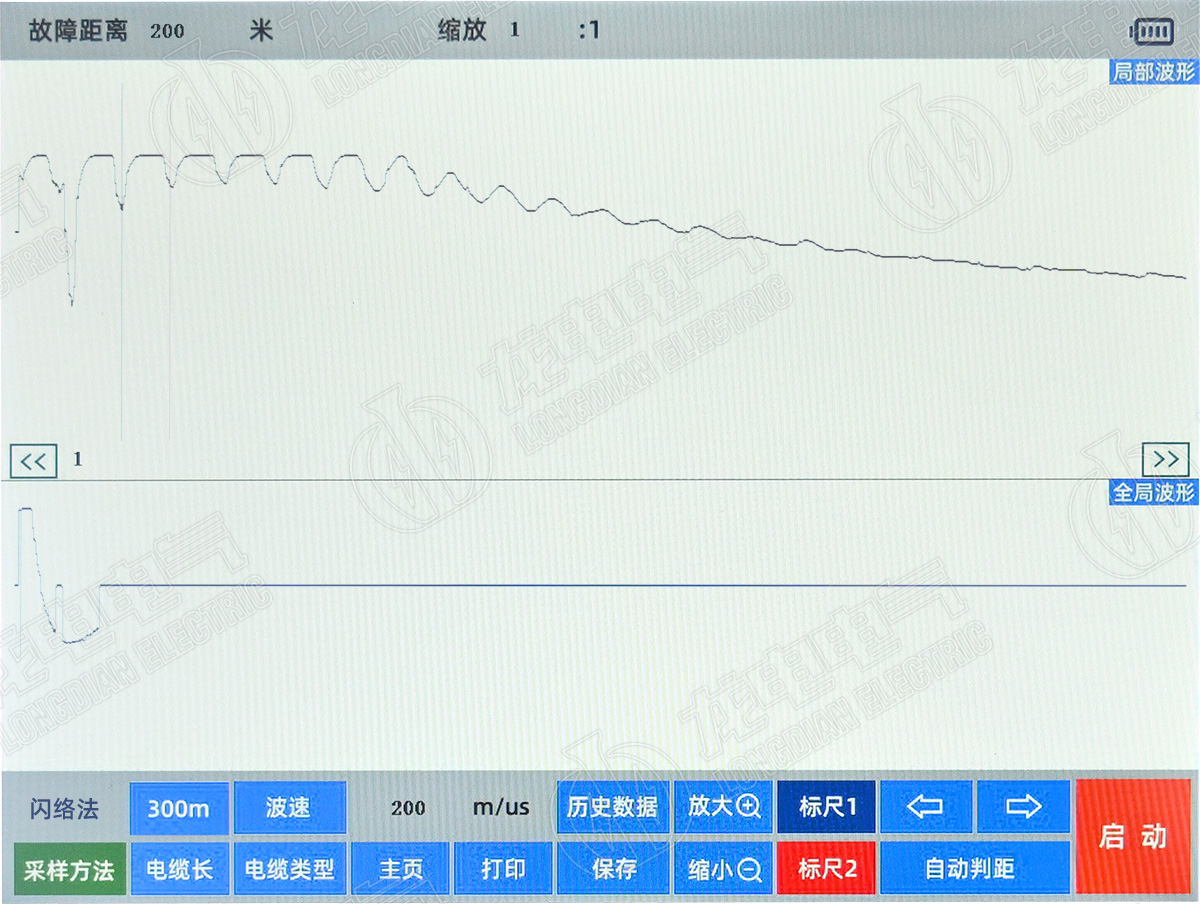

冲击高压闪测法的关键在于对反射波的波形分析。根据故障点的不同类型,反射波的波形也会有所不同。
断线故障: 断线故障的反射波波形为尖峰状,上升时间短、下降时间长。
接地故障: 接地故障的反射波波形为圆滑状,上升时间和下降时间都较长。
高阻烧伤故障: 高阻烧伤故障的反射波波形介于断线故障和接地故障之间,上升时间和下降时间都比较短。
通过分析反射波的波形,可以判断故障点的类型和大致位置。然后,再通过其他辅助手段,如声纳法、磁感应法等,来精确定位故障点。
冲击高压闪测法适用于测试地电缆、架空电缆、电缆分支、电缆终端等各种类型电缆的高阻故障。该方法的优点是操作简单、测试速度快、精度高。但该方法也存在一些局限性,如对低阻故障的测试效果不佳,且对环境噪音比较敏感。
在使用冲击高压闪测法进行电缆故障测试时,应注意以下事项:
测试前应先对电缆进行断电和接地。
测试时应穿戴必要的防护装备。
测试后应及时对电缆进行修复。
冲击高压闪测法是电缆故障测试中常用的方法之一,具有操作简单、测试速度快、精度高等优点。但该方法也存在一些局限性,如对低阻故障的测试效果不佳,且对环境噪音比较敏感。因此,在实际应用中,应根据具体情况选择合适的测试方法。
