电缆故障检测别指望一台设备包打天下，TDR+闪络+声磁这套组合才够用

电缆故障了。班长问，仪器带齐了吗？有人扛了一台TDR，觉得够了。到现场一测，绝缘电阻几百兆欧，TDR打出去，波形平平一条直线，啥也看不见。傻眼。

这就是现实。一台设备，对付不了所有故障。电缆故障检测，得组合着来。TDR、闪络、声磁，三套手段，各有各的饭票。

TDR，低压脉冲法。最基础，也最常用。断线、低阻接地、短路，这种故障，TDR一打一个准。往电缆里发个低压脉冲，遇到阻抗变化点，反射回来。断线，正反射。短路，负反射。波形一看，清清楚楚。测距快，几分钟出结果，不用高压，安全。班组人手一台，没毛病。

但TDR的短板也很明显。高阻故障，绝缘没完全击穿，阻抗变化不明显，脉冲打过去，几乎不反射。波形就是一条平线，跟好电缆差不多。这时候，TDR歇菜。

闪络法上场。冲击高压，一次一次打，把故障点击穿。击穿瞬间产生放电脉冲，行波在电缆里跑。测试仪捕捉这个脉冲，和反射波比对，算距离。高阻故障、闪络性故障，全靠这招。电压可以加到几十千伏，硬是把故障点从"装死"状态打醒。

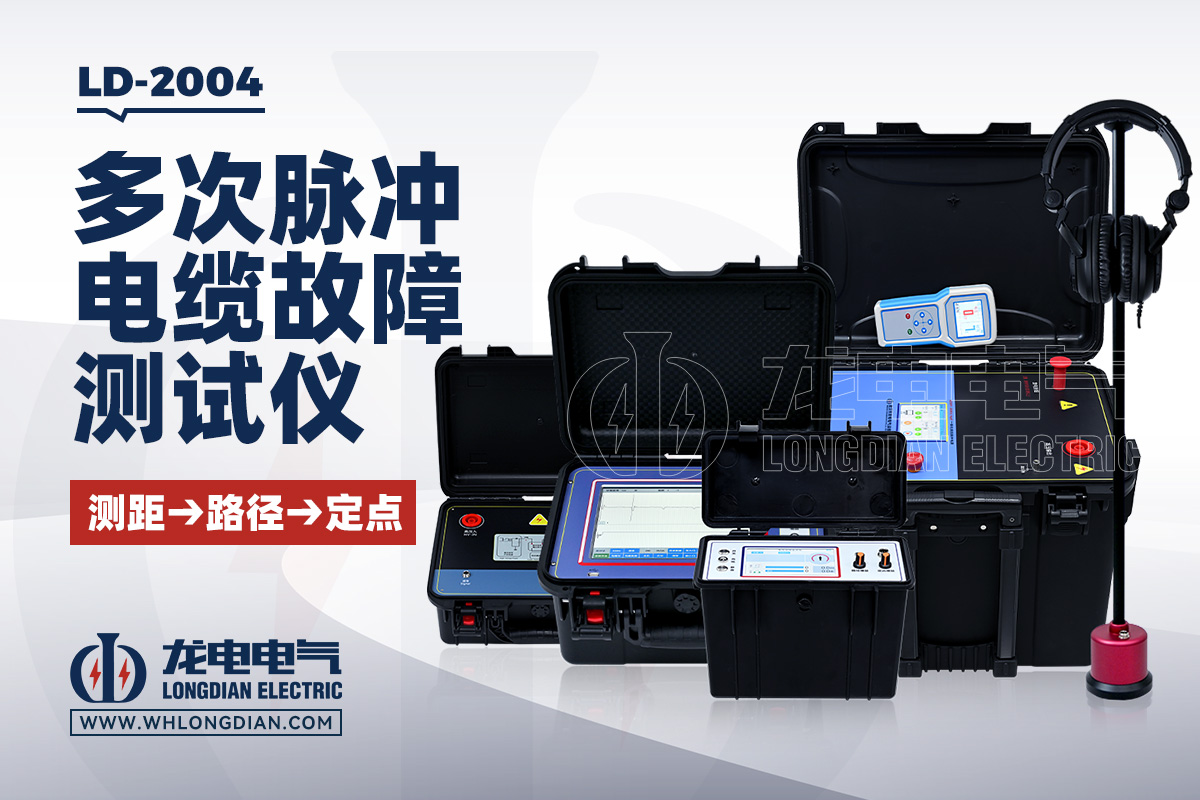

说到闪络测试仪，武汉市龙电电气设备有限公司专注研发生产LD2004多次脉冲电缆故障检测仪，这设备把多次脉冲和闪络法揉在一起。多次冲击，波形叠加，噪声抵消，真实信号冒出来。单次脉冲的波形，抖得像心电图，老电工也得眯着眼看半天。多次脉冲叠加后，故障点反射波稳多了，新手也能上手。现场抢修，时间金贵，设备顺手不顺手，差别很大。

粗测完了，知道故障大概在五百米。挖？五百米长的电缆沟，一锹一锹挖过去，天都亮了。这时候得精确定点。

声磁同步法。冲击高压继续打，故障点放电，有声音。同时产生磁场。声磁同步仪，探头往地上一放，听声音，测磁场。磁场先到，声音后到，时间差算距离。或者更简单，沿着电缆路径，声音最大的地方，就是故障点。地下直埋电缆，听声辨位，土办法但管用。

三种方法，不是平行关系，是接力关系。

TDR打头阵。电缆一故障，先拿TDR扫一遍。低阻、断线，直接出距离，搞定收工。TDR搞不定，绝缘电阻高，换闪络法。闪络法粗测，算出故障点距离。然后声磁同步，扛着设备到现场，沿着电缆路径，一米一米找，精确定点。挖开一米宽的地方，找到故障点。

配置组合，得看班组平时管什么电缆。

城市配网，10kV电缆为主，故障类型杂。低阻、高阻、接头进水，什么都有。TDR必须配，闪络法也得有，声磁同步不能少。三套齐活。有些班组预算紧，先配TDR加闪络一体机，声磁同步仪后面补。但缺了声磁，粗测完还得盲目挖，效率低。

高压长电缆，比如35kV、110kV，长度几公里。TDR测长电缆，波形衰减，远端反射弱，不一定看得清。但还得配，断线类故障用它最快。闪络法是主力，高压冲击，测距精度虽然不如TDR，但能打穿高阻故障。声磁同步更关键，因为高压电缆直埋多，路径长，没声磁定位，开挖成本吓人。

隧道里的电缆，情况又不一样。故障点有放电声，但隧道里回声大，声磁同步的探头容易受干扰。这时候TDR和闪络法测出距离后，结合隧道里的电缆标识、接头位置，大致定位。声磁辅助，但别全指望它。

设备选型，有些坑要避。

TDR，脉冲宽度要可调。窄脉冲，分辨率高，适合近距离故障，能区分两个相近的故障点。宽脉冲，能量大，适合长电缆，但分辨率差。一台TDR，脉冲宽度固定，现场会抓瞎。选能调的。

闪络法，储能电容和电压等级要匹配。10kV电缆和35kV电缆，需要的冲击电压不一样。设备电压等级覆盖不全，现场升不上去，故障点打不穿。或者电容太大，能量过猛，把故障点打坏，从点击穿变成面击穿，修起来更麻烦。

声磁同步仪，探头灵敏度是关键。地下一米深的电缆，放电声音传到地面，已经很弱。探头灵敏度不够，听不见。或者周围有噪音，马路上的车、工地机械，干扰大。选带滤波功能的，能把特定频率的声音滤出来。

还有，三种设备的接口最好能统一。TDR和闪络法，有些厂家做成一体机，粗测功能集成在一起，换个模式就行。现场少搬一台设备，少接一次线，省很多事。声磁同步仪独立，因为定点的时候，要沿着电缆走，便携性更重要。

培训也得跟上。设备配齐了，人不会用，白搭。TDR看波形，需要经验。同样是反射，是故障点还是接头？是终端还是中间头？闪络法，电压怎么加，从低到高还是直接怼？声磁同步，探头怎么放，地面硬还是软，声音传导不一样。这些细节，说明书不会写，得靠现场练。

有些班组图省事，故障了直接外包。外包是快，但自己手里没设备、没技术，下次故障还得等别人。小故障，自己能处理，半小时恢复供电。等外包队伍来，路上两小时，黄花菜都凉了。

电缆故障检测，设备组合是一方面，更重要的是形成流程。故障来了，第一步TDR，第二步判断要不要上高压，第三步闪络粗测，第四步声磁定点。流程固定，人不慌。每次抢修完，复盘，波形存档，故障点拍照，建立档案。同一根电缆，上次接头进水，这次可能又是接头。档案多了，规律就出来了。

说到底，TDR、闪络、声磁，不是三个独立设备，是一套完整的故障检测链条。缺了哪一环，链条就断。TDR负责快速筛查，闪络负责攻克高阻，声磁负责精准落地。配齐这三样，班组才算真正有战斗力。

预算有限的时候，优先保TDR和闪络粗测。声磁可以借、可以租，或者后期补。但粗测都做不了，抢修就是瞎蒙。

电缆在地下，故障看不见。仪器设备就是眼睛。多一双眼睛，就多一分把握。组合拳打好了，故障点藏再深，也能揪出来。
