电缆故障测试仪的构成与应用

电缆作为电力传输和信息传递的重要载体，其运行状态直接关系到电力系统的稳定性和安全性。然而，由于各种因素的影响，电缆故障时有发生，给生产和生活带来不便。为了快速、准确地定位并解决电缆故障，电缆故障测试仪应运而生。

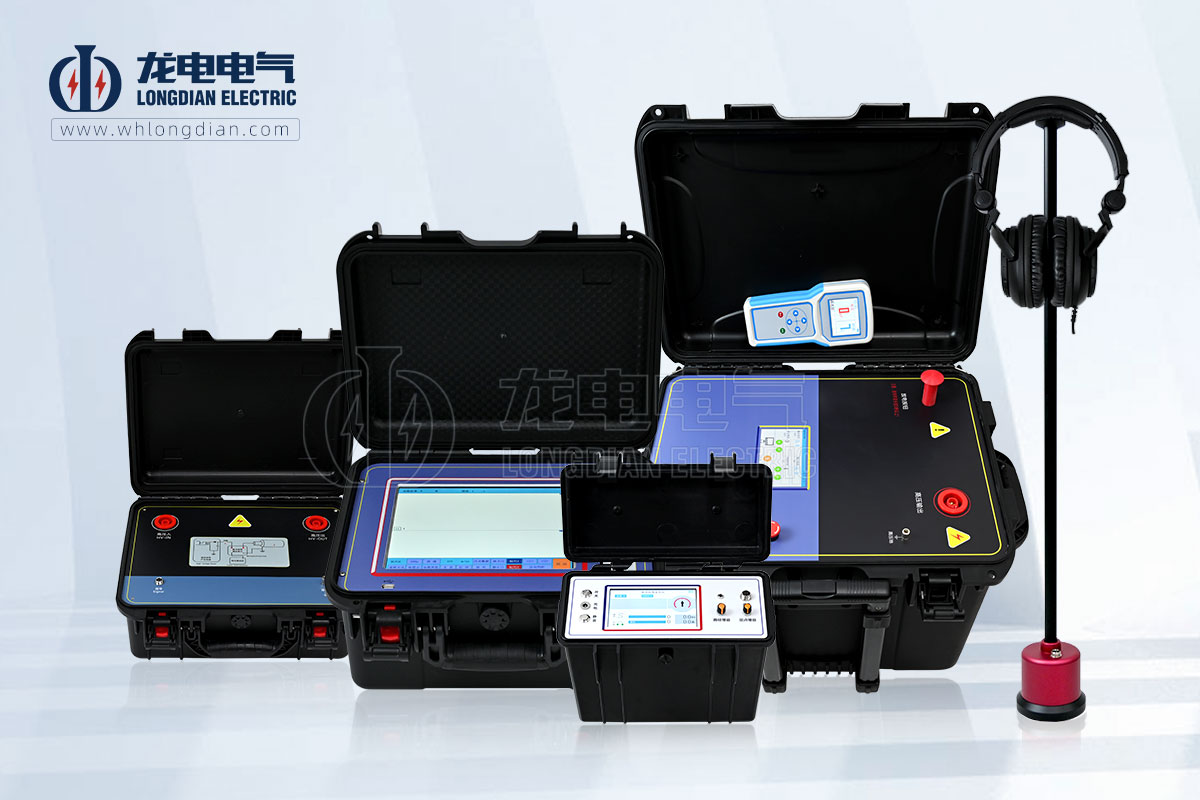

LD-2004电缆故障测试仪主要由测距主机、高压脉冲发生器、一体化高压脉冲电源和声磁定点仪四大部分组成，每一部分都发挥着至关重要的作用。

◆ 测距主机是电缆故障测试仪的核心部件，它相当于测试仪的大脑。当高压脉冲信号在电缆中传播并遇到故障点时，会产生反射信号。测距主机负责接收这些反射信号，并通过精确的计算和分析，确定电缆故障的大致位置，为后续的精确定位提供重要依据。

◆ 高压脉冲发生器是产生高压脉冲信号的源头，它能够在短时间内产生高强度的电压脉冲，并将其注入到待测电缆中。这一脉冲信号是查找电缆故障的关键，它像一把无形的探针，深入电缆内部，探测出故障点的存在。

◆ 一体化高压脉冲电源为高压脉冲发生器提供稳定、可靠的高压电源，确保脉冲信号的强度和稳定性。它是测试仪正常工作的基础，为整个测试过程提供源源不断的能量支持。

◆ 声磁定点仪则是电缆故障测试仪中的精确定位工具。当高压脉冲信号遇到故障点时，会产生声磁信号。声磁定点仪通过接收这些信号，并对其进行分析和处理，能够准确地确定故障点的具体位置。它像一双敏锐的眼睛，帮助操作人员迅速找到故障点的藏身之处。

那么，如何使用电缆故障测试仪来查找电缆故障点呢？下面是一个简单的流程：

首先，操作人员需要使用测距主机对电缆进行初步测试，确定故障点的大致位置。这一步骤是通过向电缆注入高压脉冲信号，并接收反射信号来实现的。

接着，操作人员将一体化高压脉冲电源与高压脉冲发生器连接，为测试仪提供稳定的高压电源。这是确保脉冲信号强度和稳定性的重要步骤。

然后，操作人员使用声磁定点仪对故障点进行精确定位。他们需要将声磁定点仪放置在测距主机指示的大致位置附近，并接收来自故障点的声磁信号。通过对这些信号的分析和处理，声磁定点仪能够准确地指示出故障点的具体位置。

最后，操作人员根据声磁定点仪的指示，迅速找到故障点并进行修复。这一步骤的完成标志着整个电缆故障测试工作的结束。

电缆故障测试仪可以用于检测和定位各种类型的电缆故障，包括：

◆ 开路故障：电缆的芯线发生断裂或接触不良。

◆ 短路故障：电缆的芯线之间或芯线与地之间发生短路。

◆ 接地故障：电缆的芯线与地之间发生接触。

◆ 高阻故障：电缆的绝缘电阻降低。

◆ 泄漏故障：电缆的绝缘层发生破损，导致电荷泄漏。

总的来说，电缆故障测试仪作为一种先进的电力测试设备，在电力系统中发挥着越来越重要的作用。其各大组件各司其职、协同工作，共同实现了对电缆故障的精准定位和高效解决。
