LDHL-200C手持式回路电阻测试仪：操作指南与注意事项

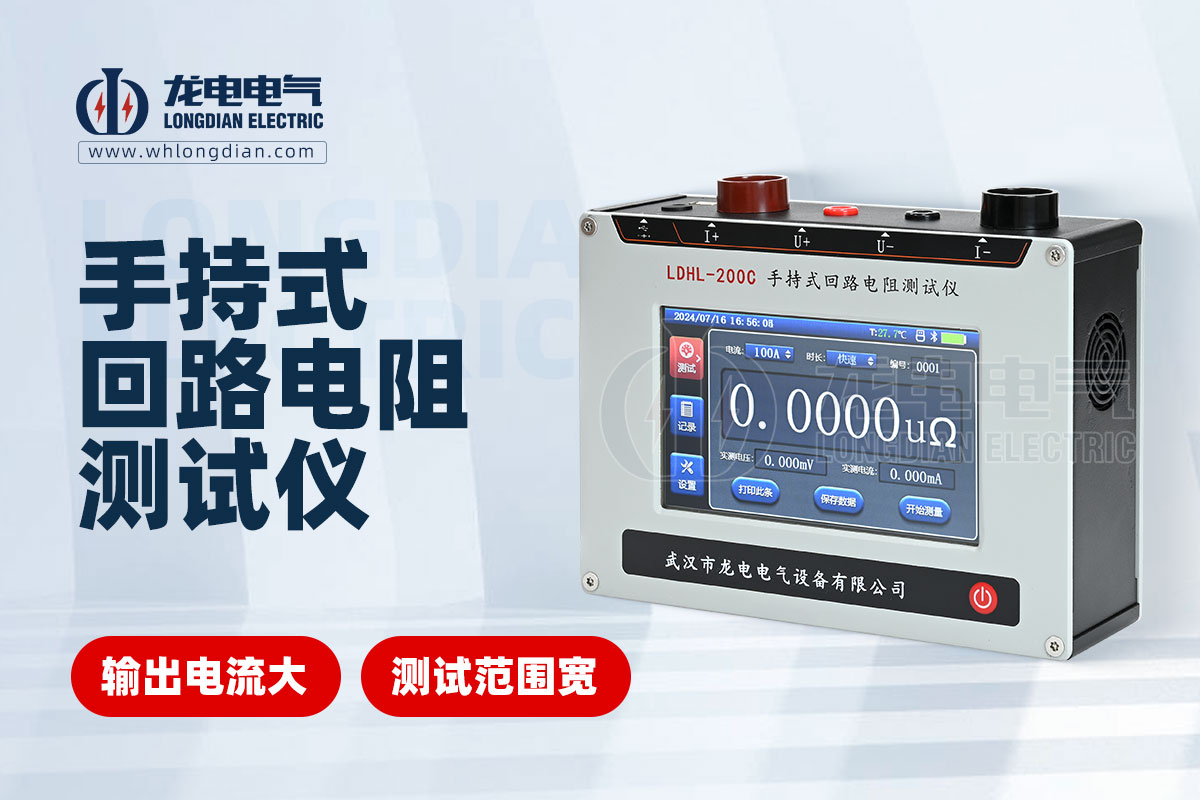

LDHL-200C手持式回路电阻测试仪是一款设计小巧、便于携带的专业测试设备，专为测量开关、断路器、变压器等设备的接触电阻、回路电阻及其他微欧电阻而设计。它采用高容量大倍率的锂电池供电，为现场测试提供了持久的电力支持。

操作使用指南：

① LDHL-200C手持式回路电阻测试仪接线：

◆ 使用专用测试线，按颜色将粗的电流线接到对应的I+、I-接线端并拧紧。

◆ 将细的电压采样线插入到U+、U-插座内。

◆ 使用两把夹钳夹住被测物的两端。

② LDHL-200C手持式回路电阻测试仪回路电阻测量：

◆ 选择“测量页”。

◆ 根据被测物的电阻范围，选择合适的测试电流（30A、50A、80A、100A、160A、200A）。

◆ 选择需要测试的时长（快速60秒），注意160A和200A只可选（快速30秒）。

◆ 按“开始测量”按钮进入测量，按红色“取消测量”按钮退出测量。

◆ 测量完成后，仪器将显示被测物的电压值、电流值、电阻值，并记录当前测试时长。

◆ 测量过程中可按“取消测量”按钮取消测量，测试时长为实际的测试时长。

◆ 测量完成后可按“保存数据”按钮，进行保存操作。

◆ 连接蓝牙打印机后，点击“打印此条”按钮会打印本次测量数据。

注意事项：

◆ LDHL-200C手持式回路电阻测试仪长期不使用时，应充满电后再装箱存放，以确保电池寿命。

◆ LDHL-200C手持式回路电阻测试仪不宜存放在潮湿、高温、多尘的环境中，以免影响仪器的性能和寿命。

◆ 严禁低电压使用，低电压测试将严重缩短电池寿命。当仪器电压偏低时，不建议进行100A及以上档位的测量，应及时进行充电。

◆ LDHL-200C手持式回路电阻测试仪专用于测量回路接触电阻，严禁测量感性回路，以避免损坏仪器。

◆ LDHL-200C手持式回路电阻测试仪温度过高时，建议暂停测量，等待冷却后继续使用，以免降低仪器的使用寿命。

◆ LDHL-200C手持式回路电阻测试仪和蓝牙打印机的充电器不能混用，以避免烧毁仪器或造成其他损坏。

总的来说，LDHL-200C手持式回路电阻测试仪以其高性能、便携性和丰富的功能特点，成为测量开关、断路器、变压器等设备接触电阻和回路电阻的理想选择。通过遵循正确的操作指南和注意事项，用户可以确保仪器的准确测量和长期稳定运行。无论是专业电工还是设备维护人员，都可以通过使用这款测试仪来确保设备的正常运行和安全性。
