LD280E带电电缆识别仪,又称电缆识别仪、多功能电缆识别仪、智能电缆识别仪,专为电力电缆工程师和电缆工设计,旨在解决电缆识别的技术难题。LD280E带电电缆识别仪能够帮助用户从众多电缆中精确识别出目标电缆,有效防止因误锯带电电缆而引发的严重事故。
电缆识别工作始于电缆两端,且必须确保电缆两端的双重编号准确无误。本仪器采用PSK技术,结合精准算法,实现了高效、准确的电缆识别。无论现场工作人员的记忆多么可靠,都不能替代专业仪器的精确识别。

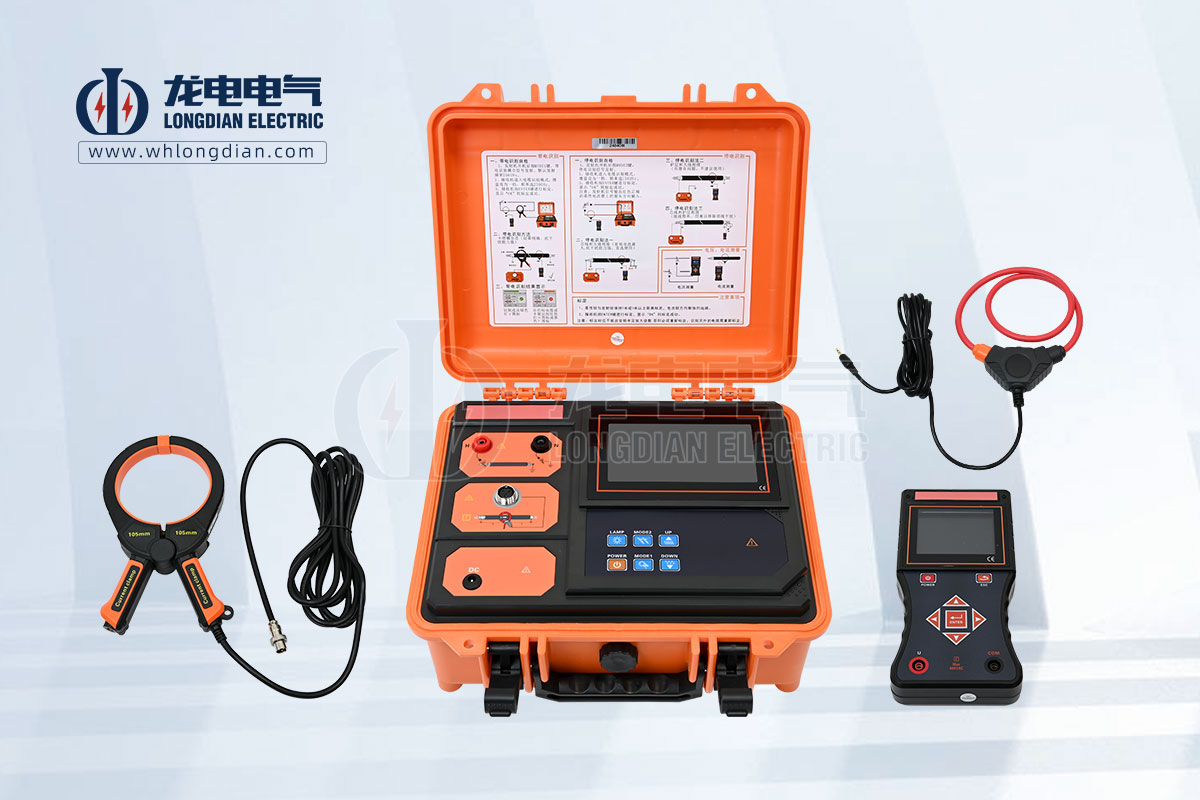

LD280E带电电缆识别仪功能全面,具备带电电缆识别、停电电缆识别、交流电流测试、交流电压测试等多重功能。它由发射机、发射电流钳、接收机、接收柔性电流钳等部件组成,各部分设计精巧,性能卓越。
发射机是仪器的核心部件之一,负责在带电电缆识别或停电电缆识别时向目标电缆发射信号。它内置大容量可充锂电池,具有自动阻抗匹配和全自动保护功能。发射机采用一体化专用工具箱式设计,使用聚丙烯塑胶作为原料,并添加了新型复合填充料,一次注塑成形。这使得其箱体具有密度小、强度高、刚度大、硬度高、耐磨性好、耐热性强、绝缘性能优越等特点。其箱体能承受约200kg的压力,主机超大LCD实时显示剩余电池电量,白色背光、发射信号动态指示,使得操作状态一目了然。
发射钳在带电电缆识别时起到关键作用,它将发射机发出的信号耦合到目标电缆上。发射钳的钳口尺寸为Φ105mm,并具有方向性,确保发射信号从指定方向流入目标电缆。
在带电识别模式下,仪器采用卡钳耦合方式输出四种不同频率的脉宽频率信号(625Hz、1562Hz、2500Hz、10000Hz),并通过发射钳耦合到目标电缆上。这些信号在目标电缆周围产生电磁场,供接收机和柔性电流钳检测和识别。由于脉宽频率信号具有方向性,因此检测过程也具有方向性。
在停电识别模式下,仪器采用直连方式输出两种不同频率的脉宽频率信号(1562Hz、2500Hz),并给电缆线芯注入脉冲编码电流信号。这些信号同样在目标电缆周围产生电磁场,供接收机和柔性电流钳检测、解码和识别。同样地,由于电流具有方向性,因此检测过程也具有方向性。
接收机是一款手持设备,配备3.5寸彩色液晶屏和内置高速微处理器。它结合精准算法对发射机的脉冲编码电流信号进行识别和解码,并具有信号强度标定功能。接收机能够显示信号强度和检测结果,通过彩色刻度条动态展示识别结果。当成功识别目标电缆时,会显示打√标记;而非目标电缆则显示打×标记。这使得用户能够快速、准确地识别出目标电缆。同时,接收机还具备交流电压和交流电流测试功能,可测量的电压范围为AC 0.00V至600V(50Hz/60Hz),可测量的电流范围为AC 0.00A至5000A(50Hz/60Hz),并可测试电流频率为45Hz至70Hz。
柔性电流钳采用洛氏线圈设计,具有出色的瞬态跟踪能力。它能够快速识别发射机产生的脉冲编码电流,并适用于粗电缆或形状不规则的导体。柔性电流钳的钳口内径约为200mm,可钳夹Φ200mm以下的电缆。它无需断开被测线路即可进行非接触式测量,既安全又快速。
特别提示:本电缆识别仪同时具备带电电缆识别和停电电缆识别功能。但在进行停电电缆识别时,严禁接入带电电缆中。带电电缆识别功能仅适用于三芯带铠电缆。在使用过程中,请确保发射钳和接收钳不混用,并保持输入信号方向的一致性。
