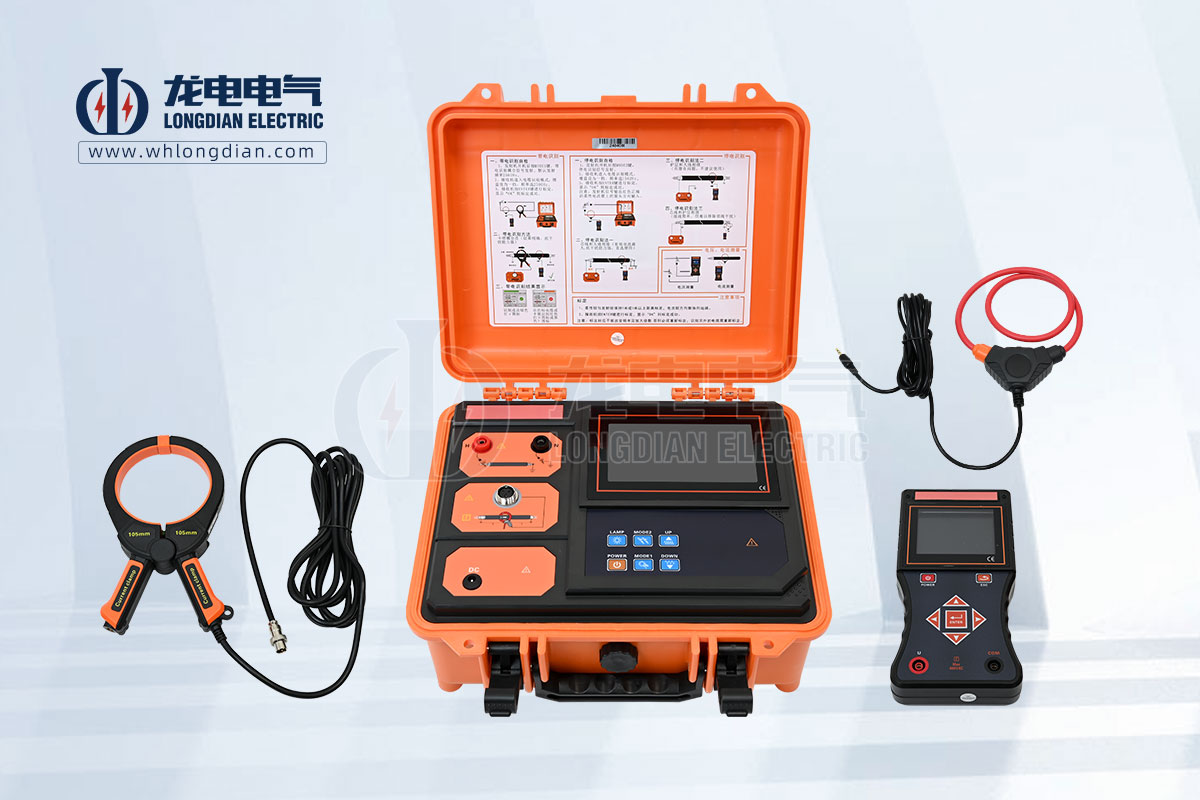

LD280E带电电缆识别仪规格参数详解

LD280E带电电缆识别仪，又称电缆识别仪、多功能电缆识别仪、智能电缆识别仪，专为电力电缆工程师和电缆工设计，旨在解决电缆识别的技术难题。LD280E带电电缆识别仪能够帮助用户从众多电缆中精确识别出目标电缆，有效防止因误锯带电电缆而引发的严重事故。

LD280E带电电缆识别仪发射机规格：

◆ 功能：发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示。

◆ 电源：11.1V大容量可充锂电池，充满电连续工作约8小时。

◆ 输出方式：带电识别时卡钳耦合；停电识别时直连输出。

◆ 发射频率：带电识别时：625Hz、1562Hz、2500Hz、10000Hz；停电识别时：1562Hz、2500Hz。

◆ 测试线长：3米，带鳄鱼夹，红黑各1条。

◆ 发射钳尺寸：长宽厚250mm×140mm×35mm，内径φ105mm，线长3m。

◆ 接地针尺寸：长宽厚225mm×100mm×10mm。

◆ 发射机尺寸：320mm×275mm×145mm。

◆ 显示模式：超大LCD实时显示剩余电池电压，具有背光灯；LCD尺寸：长宽128mm×75mm；显示域124mm×67mm。

◆ 外包装尺寸：长宽高400mm×245mm×335mm。

◆ 工作温度：-10℃～40℃。

◆ 存储条件：-20℃~50℃，≤95％RH，无结露。

◆ 仪表质量：发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机）。

◆ 电池电量：当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机。

◆ 充电器：12.6V 1A DC充电器。

◆ 充电接口：圆形充电接口，DC标识。

◆ 抗压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力。

◆ 耐压：AC 3700V/rms（仪器箱顶面与底面之间）。

◆ 电磁特性：IEC61326（EMC）。

◆ 参考安规：IEC61010-1（CAT Ⅲ 300V、CAT IV 150V、污染等级2）。

LD280E带电电缆识别仪接收机规格：

◆ 功能：带电电缆识别、停电电缆识别；交流电压、电流、频率测量。

◆ 电源：7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时。

◆ 额定电流：约300mA max。

◆ 显示模式：3.5寸真彩液晶屏显示，彩色图标指示。

◆ 信号标定：有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一；标定好后不能改变测试频率和放大倍数；测试不同的电缆需要重新标定。

◆ 方向识别：有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一。

◆ 电缆识别成功：绿色打钩图标指示（√）。

◆ 非目标电缆：红橙色打叉图标指示（×）。

◆ 接收机尺寸：长宽厚207mm×101mm×45mm。

◆ 柔性电流钳：长约620mm，线径约8mm，线圈内径φ200mm（可以根据需要定制更大口径），引线长度约3m。

◆ 电压测试线：长1m（红黑各1条）。

◆ 检测范围：停电识别时，可检测阻抗为0Ω～10kΩ的线路；带电识别时，可检测阻抗为0Ω～200Ω的线路。

◆ 量程：交流电压0.00V～600V（50Hz/60Hz）；交流电流0.00A～5000A（50Hz/60Hz）；电流频率45Hz~70Hz。

◆ 精度：交流电压±2%±3dgt；交流电流±2%±3dgt；电流频率±2Hz。

◆ 识别信号：彩色信号幅度和数字显示。

◆ 检测速率：约1次/秒。

◆ 增益调节：测试界面下，按左右箭头键可以调节LCD背光亮度。

◆ 自动关机：开机约30分钟后，仪表自动关机，以降低电池消耗。

◆ 电池电压：当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电。

◆ 充电器：8.4V 1A充电器。

◆ 充电接口：USB充电接口。

◆ 工作温湿度：-10℃～40℃；80%Rh以下。

◆ 存放温湿度：-10℃~50℃，≤95％RH，无结露。

◆ 接收机质量：电流钳172g；接收机370g（带电池）。

◆ 耐压：AC2000V/rms（外壳前后两端之前）。

◆ 适合安规：IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2。
