电缆故障测试仪工作原理及各组件详解

电缆故障测试仪是一种专门用于检测和定位电缆故障的仪器。它的工作原理是向电缆发送一个高频脉冲信号，当脉冲信号遇到电缆中的故障点时，会产生反射波。通过测量脉冲信号从发射到返回的时间，结合电磁波在电缆中的传播速度，就可以计算出故障点到测试点的距离。

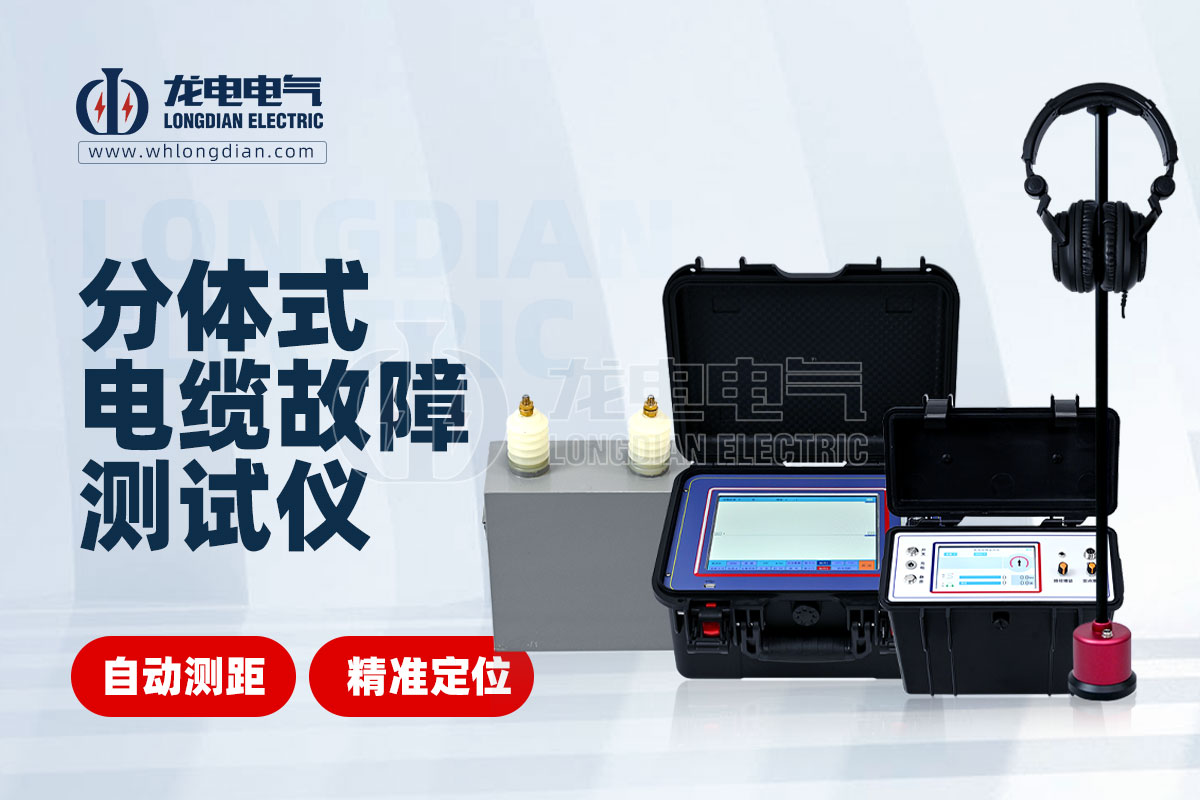

电缆故障测试仪各组件功能详解

测距主机：

◆ 核心控制单元：控制整个测试过程，包括脉冲信号的产生、接收、信号处理和显示。

◆ 信号发生器：产生高频脉冲信号，并将其注入到电缆中。

◆ 信号接收器：接收从故障点反射回来的信号。

◆ 信号处理器：对接收到的信号进行放大、滤波、数字化处理，并计算故障距离。

◆ 显示屏：显示测试结果，包括故障距离、波形等。

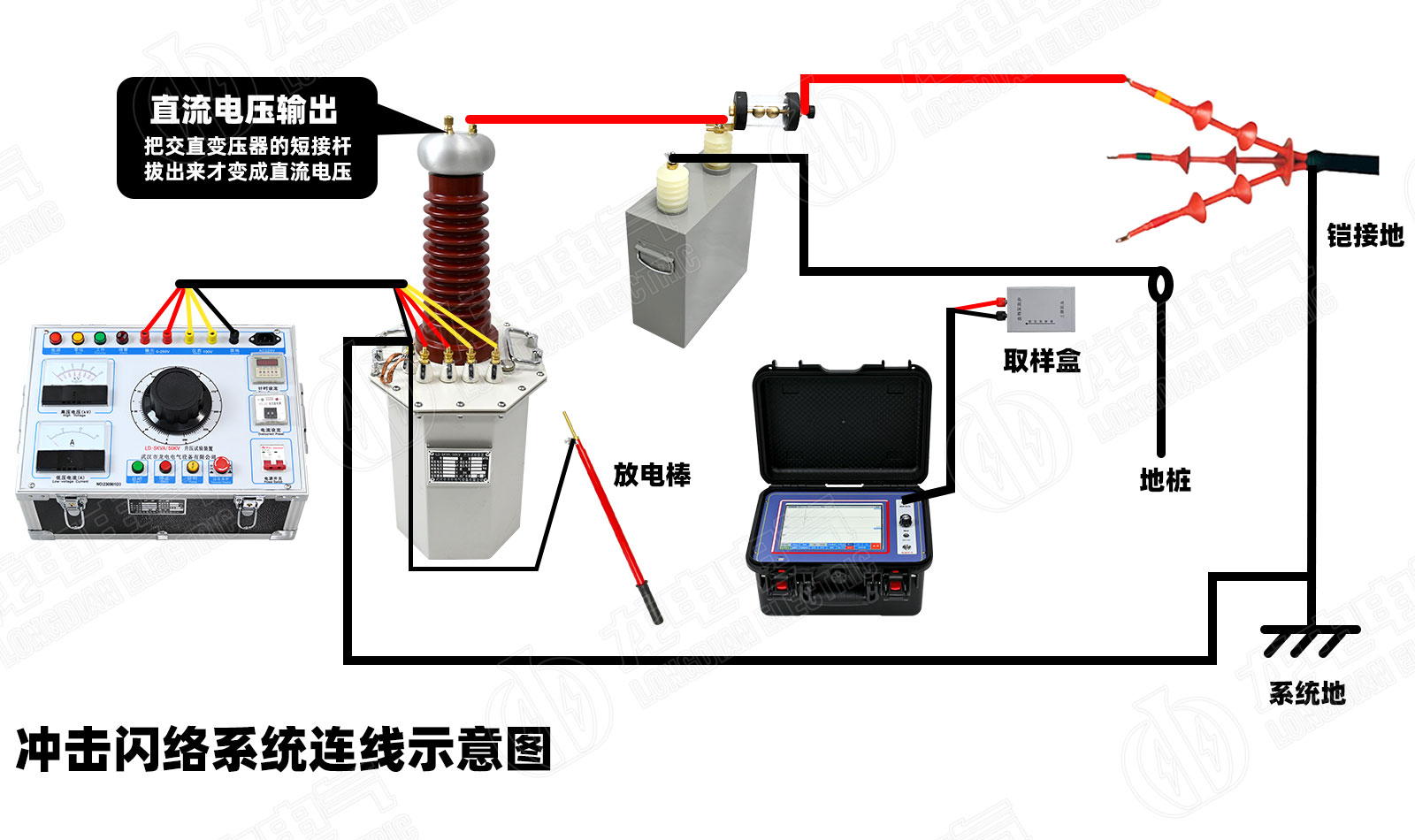

高压电容：

◆ 能量存储：用于存储能量，并在瞬间释放，产生高压脉冲。

◆ 脉冲形成：高压电容的容量决定了脉冲的能量和幅值。

球隙：

◆ 过压保护：当电压超过一定值时，球隙会自动放电，将多余的能量释放掉，保护仪器和操作人员。

采样盒：

◆ 信号采集：用于采集反射回来的信号。

◆ 模数转换：将连续的模拟信号转换为数字信号，以便计算机进行处理。

◆ 数据存储：将采集到的数据存储起来，以便后续分析。

声磁同步定点仪：

◆ 故障精确定位：通过测量电磁波和声波的传播时间差，来更精确地确定故障点的位置。

◆ 提高定位精度：尤其适用于长距离电缆或复杂线路的故障定位。

声磁同步定点仪的工作原理

声磁同步定点仪是电缆故障测试仪中一种常用的辅助定位设备。它的工作原理是基于电磁波和声波在不同介质中的传播速度不同。

◆ 电磁波传播：当电缆发生故障时，产生的电磁波会沿着电缆迅速传播，并到达故障点。

◆ 声波产生：电磁波在故障点产生电火花，电火花会产生声波。

◆ 信号接收：声磁同步定点仪分别接收电磁波和声波信号。

◆ 时间差测量：通过测量电磁波和声波到达接收器的的时间差，结合电磁波和声波在电缆中的传播速度，可以计算出故障点到接收器的距离。

故障定位的常见方法

◆ 时域反射法（TDR）：通过分析反射波形的时间延迟来确定故障点的位置。

◆ 频域反射法（FDR）：通过分析反射波形的频率特性来确定故障点的位置。

◆ 超声波法：利用超声波在电缆中的传播特性来检测故障。

影响测试精度的因素

◆ 电缆类型和长度

◆ 故障类型和阻抗

◆ 环境干扰

◆ 仪器性能

◆ 测量误差

电缆故障测试仪通过向电缆发送脉冲信号，并分析反射波形来确定故障点的位置。声磁同步定点仪通过测量电磁波和声波的传播时间差，提高了故障定位的精度。在实际应用中，选择合适的测试方法和仪器，并注意影响测试精度的因素，才能保证故障定位的准确性。
