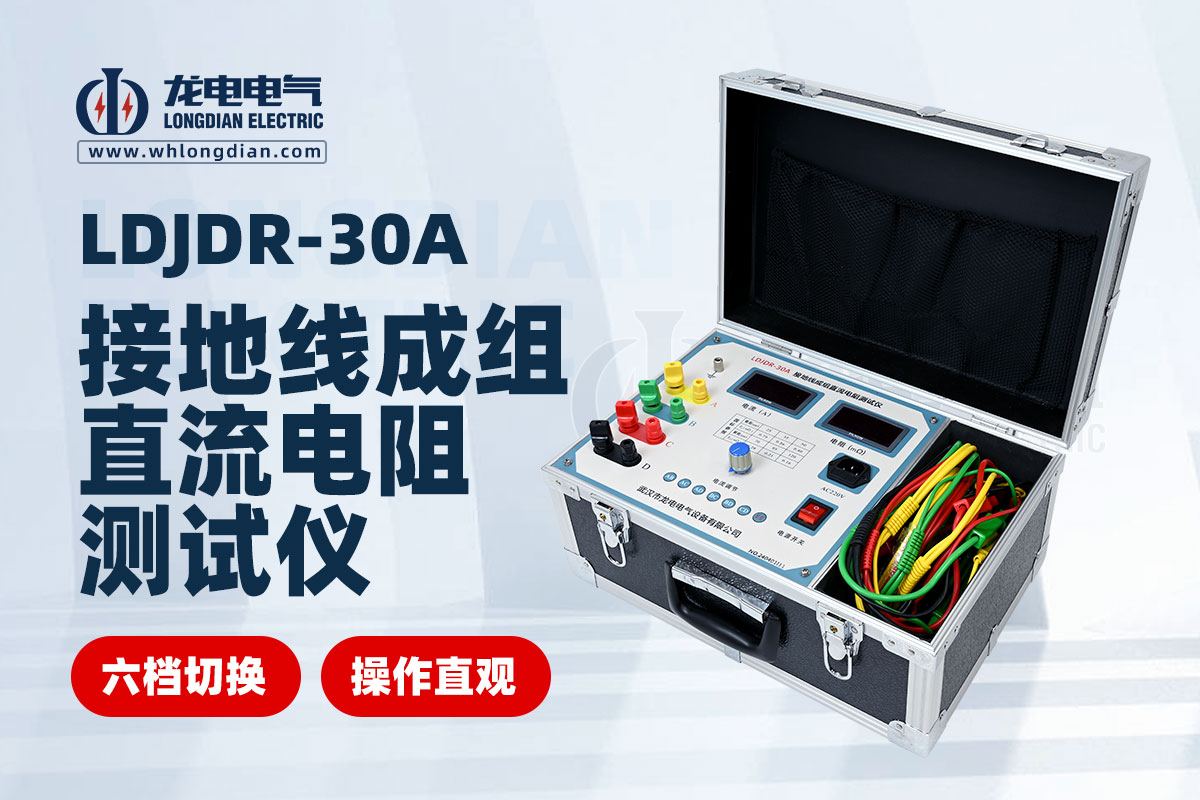

接地线成组直流电阻测试仪的操作流程

一、准备工作

1. 检查环境：

• 确保测试仪的工作环境为室内，温度范围在0℃～+40℃。

2. 检查电源插座：

• 请检查墙上电源插座是否为220V交流电，并确保电源线长度足够（1.5m）。

3. 开箱检查：

• 打开仪器箱盖，检查箱内物品是否齐全，包括主机、测试线4根、测试夹4个、电源线1根、接地线1根、保险2个、说明书1本、检测报告1份、合格证/保修卡1份。

4. 连接电源与测试线：

• 在“电源开关”断开的情况下，插好“电源线”，并将测试线接好。

• 按下“复位键”，并准备好纸笔以记录测试数据。

二、测试步骤

1. 标记接地线：

• 在接地线的四个线端分别标上“A、B、C、D”以区分。

2. 测量并记录导线长度：

• 使用测量工具测量并记录接地线各线端子间的导线长度，包括LAB、LAC、LAD、LBC、LBD、LCD。

3. 连接测试线：

• 确认电源开关断开，将测试线的四个夹子分别对应夹在“A、B、C、D”四个端子上。

4. 开启电源进行测试：

• 合上“电源开关”，仪器开始工作。

• 分别按下“AB、AC、AD、BC、BD、CD”六个回路选择开关，逐一测试各回路电阻。

• 待电阻表数据稳定后，记录各电阻值Ri：RAB、RAC、RAD、RBC、RBD、RCD。注意各回路导通时间应小于1分钟。

5. 计算并判断结果：

   截面（mm²）	ro（mΩ）
   25	0.79
   35	0.56
   50	0.40
   70	0.28
   95	0.21
   120	0.16

• 根据记录的电阻值和导线长度，计算接地线各回路每米长度电阻值：r = Ri / Li。

• 将计算得到的r值与下表中的ro值进行比较。如果r ＜ ro，则判定为合格；否则为不合格。

6. 结束测试：

• 测得所有数据并判断结果后，断开电源开关，拆下测试线。

• 拔掉电源线，合上仪器箱盖，完成测试。

三、注意事项

• 在测试过程中，请确保仪器放置在稳定的工作台上，避免震动和碰撞。

• 请勿擅自调整仪器的校正旋钮，以免影响测量精度。

• 仪器出现故障时，请联系专职维修人员或寄回厂家修理，切勿自行拆解。

• 测试结束后，请及时拔掉电源线，确保安全。
