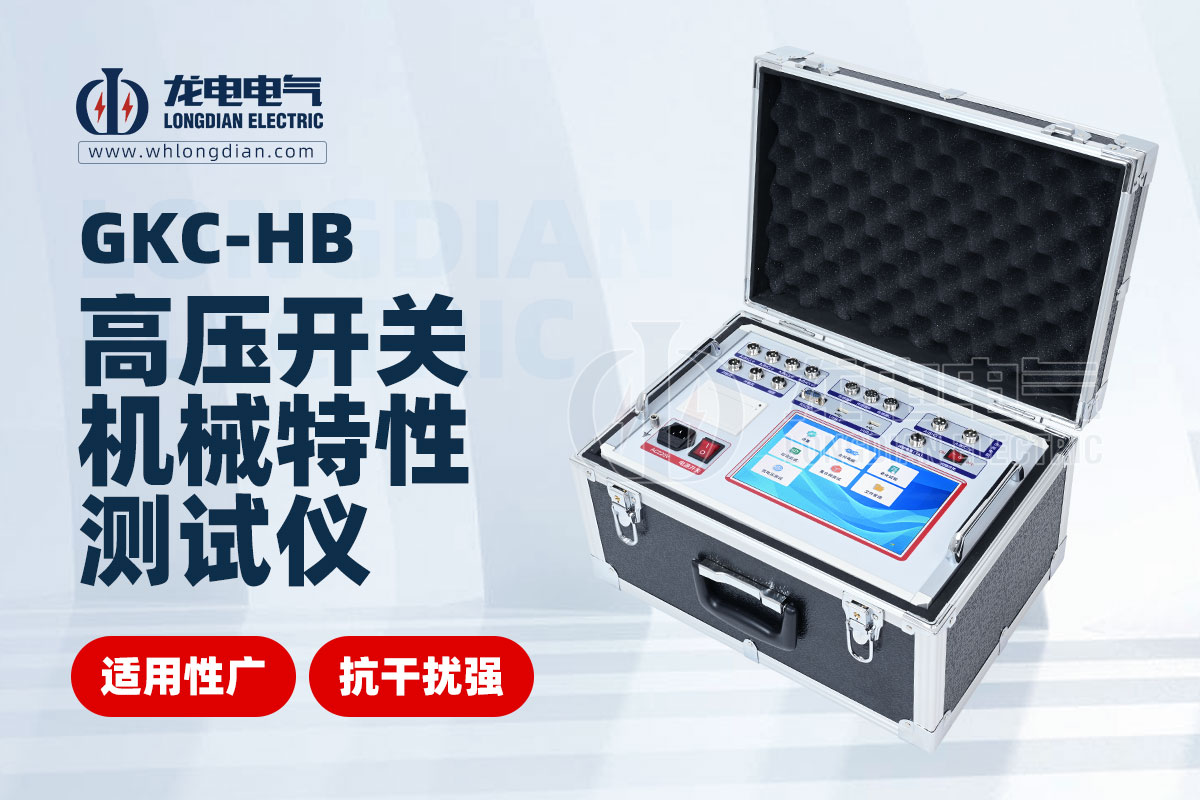

GKC-HB高压开关机械特性测试仪技术参数的深度解析

在电力系统的稳定运行中，高压断路器的性能起着至关重要的作用。为了准确评估这些关键设备的性能，GKC-HB高压开关机械特性测试仪应运而生。本仪器基于最新的行业标准和设计规范，如《高压交流断路器》GB1984-2014及《高电压测试设备通用技术条件》DL/T846.3-2017，集成了多项先进技术和功能，确保了测试的准确性和便捷性。

卓越的时间测量能力

GKC-HB高压开关机械特性测试仪在时间测量方面表现出色，能够精确测量多达12路的固有分闸（合闸）时间、相内不同期、相间不同期等关键参数。其测试范围广泛，从1ms到200s，且具备高分辨率（最高可达0.01ms）和高精度（在1000ms以内准确率为0.05%±0.1ms）。这一特性使得测试仪在捕捉断路器动作瞬间的时间特性时，能够提供详尽而准确的数据支持。

精准的速度与行程测量

GKC-HB高压开关机械特性测试仪内置了高速传感器，能够测量开关动作过程中的刚分（刚合）速度、指定时间段（行程段或角度段）的平均速度等关键速度参数。对于速度测量，GKC-HB支持多种传感器类型，包括直线传感器、旋转传感器和激光传感器，确保了测量的广泛适用性和高精度。此外，测试仪还能测量动触头的行程，包括接触行程（开距）、超行程、过冲行程或反弹行程，为断路器的全面评估提供了有力支持。

强大的电流与电阻测量功能

GKC-HB高压开关机械特性测试仪在电流和电阻测量方面同样表现出色。其内置的机内集成式操作电源，能够提供DC6～270V可调电源，最大电流可达20A，满足了各类断路器的测试需求。同时，测试仪还能测量线圈电阻，测量范围覆盖0～2000Ω，分辨率高达0.01Ω，准确度优于±5%。这些功能使得测试仪在评估断路器线圈的电气特性时，能够提供可靠的数据支持。

丰富的接口与扩展性

GKC-HB高压开关机械特性测试仪配备了丰富的接口和扩展功能，以满足用户的不同需求。仪器支持2个USB接口，可接鼠标操作仪器，也可直接将数据保存到U盘，方便用户进行数据管理和分析。此外，测试仪还支持RS232接口联机操作（选配）和WIFI操作（选配），为用户提供了更加灵活的数据传输方式。同时，测试仪还具备实时时钟和大量数据存储能力（主机可存储30000组试验数据，可扩展存储卡），确保了数据的完整性和可追溯性。

安全的操作环境与防护措施

在使用安全方面，GKC-HB高压开关机械特性测试仪同样表现出色。仪器内部集成有抗干扰电路，能够在500KV变电站内可靠使用。此外，测试仪还配备了多种安全防护措施，如可靠的接地设计、内部220V电压的封闭保护、以及严格的使用电源检查等，确保了用户在操作过程中的安全。

综上所述，GKC-HB高压开关机械特性测试仪凭借其卓越的技术参数和丰富的功能特点，在高压断路器性能测试领域展现出了强大的竞争力和应用价值。无论是从时间测量、速度与行程测量、电流与电阻测量等方面来看，还是从接口与扩展性、操作环境与安全防护等方面来考量，GKC-HB高压开关机械特性测试仪都为用户提供了全面、准确、便捷的测试解决方案。
