10千伏电缆故障测距及定位方法分析

10千伏电缆作为电力系统的重要组成部分，其故障会对供电可靠性造成严重影响。因此，准确、快速地定位电缆故障点对于保障电力系统的安全稳定运行至关重要。

10千伏电缆故障类型

10千伏电缆故障主要分为以下几种类型：

◆ 接地故障: 电缆绝缘受损，与大地发生接触。

◆ 短路故障: 电缆内部相间或相地发生短路。

◆ 断线故障: 电缆内部导体断裂。

◆ 泄漏故障: 电缆绝缘劣化，产生微弱的泄漏电流。

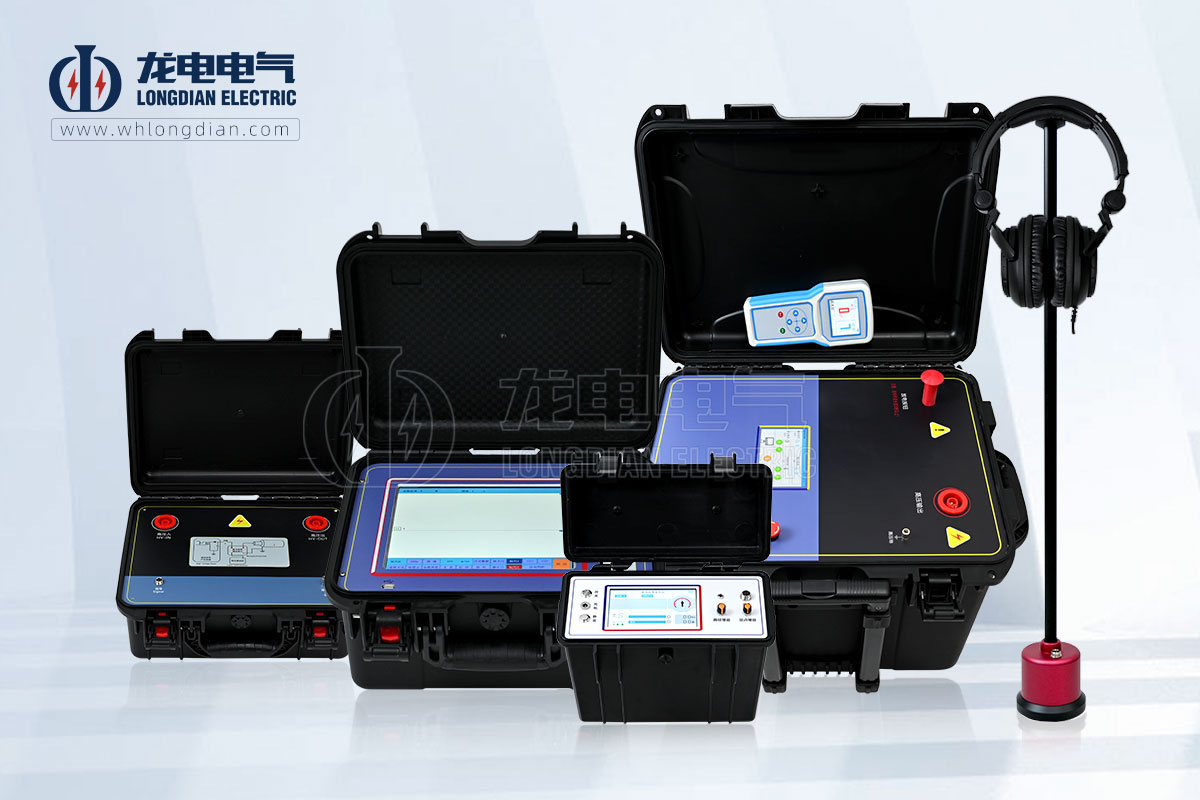

故障测距及定位方法

◆ 低压脉冲法

○ 原理: 向故障电缆注入低压脉冲，通过测量脉冲在电缆中的传播时间，计算故障点与测点之间的距离。

○ 优点: 设备简单，操作方便，成本较低。

○ 缺点: 测量精度较低，受电缆参数影响较大，对于高阻故障定位效果不佳。

◆ 冲闪法

○ 原理: 向故障电缆施加高压冲击脉冲，产生电弧，通过测量电弧产生的声波或电磁波到达传感器的时间，确定故障点位置。

○ 优点: 测量精度较高，适用于各种类型的故障。

○ 缺点: 设备复杂，成本较高，对环境要求较高。

 ◆ 二次脉冲法

○ 原理: 向故障电缆注入两个脉冲，通过分析反射波形，确定故障点位置。

○ 优点: 测量精度较高，抗干扰能力强。

○ 缺点: 设备复杂，成本较高。

◆ 声磁同步法

○ 原理: 通过声波和磁场的同步测量，精确定位故障点。

○ 优点: 测量精度高，不受电缆参数影响。

○ 缺点: 设备昂贵，操作复杂。

其他方法

◆ 电桥法: 主要用于判断故障类型和故障点的大致位置。

◆ 音频感应法: 通过感应故障点产生的音频信号，定位故障点。

◆ 跨步电压法: 用于检测电缆外皮破损和接地故障。

故障定位步骤

◆ 故障判断: 通过绝缘电阻测试、相间电压测量等方法，判断故障类型和大致范围。

◆ 粗略测距: 采用低压脉冲法、冲闪法等方法，对故障点进行粗略测距。

◆ 精确定位: 采用声磁同步法等高精度方法，对故障点进行精确定位。

◆ 开挖验证: 根据定位结果，对电缆进行开挖，验证故障点位置。

影响故障定位的因素

◆ 电缆类型: 不同类型的电缆，其电气参数不同，对故障定位方法的选择有影响。

◆ 故障类型: 不同类型的故障，其特征不同，对故障定位方法的选择也有影响。

◆ 环境条件: 地下管线、建筑物等因素会对故障定位产生干扰。

◆ 设备性能: 故障定位设备的性能直接影响测量精度。

注意事项

◆安全第一: 故障定位工作应在确保安全的情况下进行，严格遵守操作规程。

◆ 设备校准: 定期对故障定位设备进行校准，保证测量数据的准确性。

◆ 综合分析: 故障定位应采用多种方法进行综合分析，提高定位的准确性。

◆ 经验积累: 故障定位工作需要丰富的经验，不断总结经验教训，提高故障定位能力。

10千伏电缆故障测距及定位是一项复杂的工作，需要选择合适的测试方法，结合现场实际情况，综合分析判断，才能准确、快速地定位故障点，保障电力系统的安全稳定运行。
