10kv电缆故障查找方法及精确定位

10kV电缆故障查找方法及精确定位是一个复杂但系统的过程，主要包括以下几个步骤：

一、故障查找前的准备

◆ 资料收集：首先，需要收集并整理电缆的详细资料，包括电缆的长度、路径走向、接头位置、电缆出厂资料等。这些资料的完整性对于后续的故障查找至关重要。

◆ 故障性质判断：通过测试绝缘电阻等数据，判断电缆的故障性质，如接地、断线、短路等，以及故障类型（单相、两相、三相）和故障电阻（低阻、高阻）等。这一步骤是选择测试方法的依据。

二、故障点粗测

◆ 电桥法：虽然电桥法在现代电缆故障查找中应用较少，但在某些情况下（如相间短路）仍可使用。其原理是通过调节桥臂电阻使电桥平衡，从而计算出故障点到测试端的距离。然而，电桥法需要事先知道电缆的准确长度，且不适用于高阻故障。

◆ 低压脉冲法：主要用于测量电缆的开路、短路和低阻故障。通过向电缆中发送低压脉冲信号，并观察反射波形来确定故障点的位置。该方法接线简单，无需升压设备，但不适用于高阻故障。

◆ 高压脉冲法（包括直闪法和冲闪法）：主要用于测试电力电缆的高阻故障。直闪法是在故障电缆上施加直流电压，使故障点击穿放电；冲闪法则利用大容量的充电电容作为直流高压电源，使故障点闪络放电形成瞬间短路。这两种方法都能通过测量电流行波信号在测试端和故障点之间往返一次所需的时间来计算故障距离。

三、故障点精确定位

◆ 声磁同步法：在粗测的基础上，利用声磁同步定点仪进行精确定位。当故障点放电时，会产生声波和电磁波。声磁同步定点仪能同时接收这两种信号，并判断它们是否来自同一故障点。由于声音的传播速度比电磁波慢，因此当两种信号同时到达时，可以认为故障点就在附近。

◆ 音频感应法：在被测电路的一端给电缆的故障相加一定功率的低压音频信号。当音频信号传输到故障点时，由于阻抗不匹配，会产生反射或衰减，从而在故障点两侧形成明显的信号大小变化。通过接收器在电缆路径上方探测信号的变化情况，可以确定故障点的位置。

◆ 跨步电压法：在电缆故障点附近，由于故障电流的存在，会在地面上形成跨步电压。通过测量跨步电压的大小和分布，可以推断出故障点的位置。但该方法受环境因素影响较大，且需要专业的测量设备。

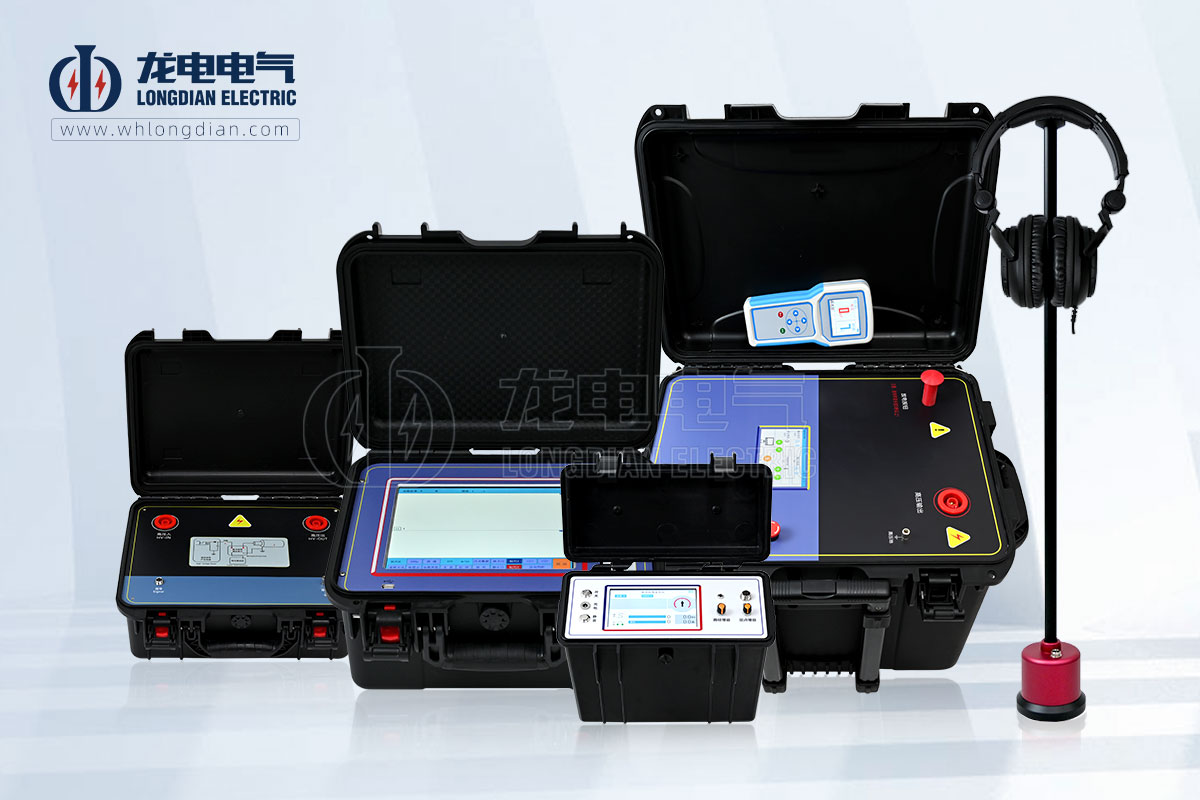

综上所述，10kV电缆故障查找及精确定位是一个需要综合运用多种方法和技术的过程。在实际操作中，应根据电缆的故障性质和运行环境选择合适的测试方法，并结合电缆路径仪、声磁同步定点仪等设备进行精确定位。
