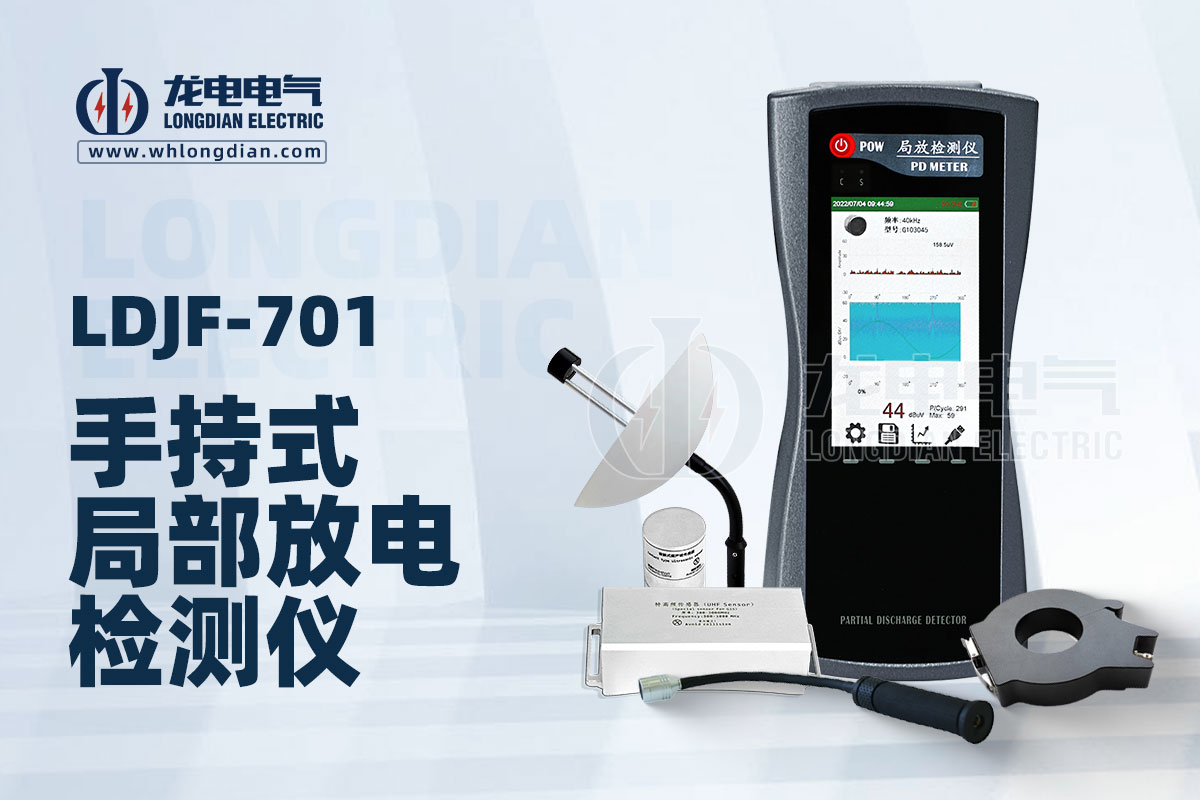

局部放电检测仪传感器详解

局部放电检测仪是电力系统中用于检测电气设备绝缘状态的重要工具。以下是局部放电传感器及其应用原理和特点介绍。

◆ 内置超声波传感器

功能与原理：内置的超声波传感器主要用于测量高压开关柜的局部放电。该传感器处于主机的前端位置，通过空气传播超声波信号来检测局部放电现象。当发生局部放电时，会产生超声波信号，这些信号会从设备缝隙中传播出来，被传感器接收并转化为电信号进行分析。

使用方式：在开机后，系统默认选择内置超声波传感器进行测量。用户可以在测试界面查看当前的连接传感器类型，并通过点击传感器类型显示区域中的图标切换至其他传感器模式。

优点：非侵入式检测，无需停电或额外配置高压源，使用方便；具有较宽的频带范围（20kHz到200kHz），适用于多种设备的检测。

◆ 接触式超声波传感器

功能与原理：接触式超声波传感器通常用于变压器、GIS（气体绝缘开关设备）等高压设备的局放检测。该传感器需要良好的接触面，有时还需涂抹耦合剂以减少声阻。

使用方式：在测试前，应先检测空气中的环境值，排除干扰因素。测试时，将传感器吸附在设备外壳上进行多点测量，全方位诊断内部放电情况。

优点：灵敏度高，能够精确定位放电位置；适用于对设备外壳表面进行全面检测。

◆ 高频互感器（HFCT）

功能与原理：高频互感器主要用于电缆局部放电检测。由于电缆的特殊结构，超声波及高频局放信号无法从金属铠装层获取，因此通过接地线获取局放信号。

使用方式：将高频互感器直接卡在电缆的接地外护套或接地屏蔽线上，检测2～3秒钟后保存数据。通过相位图谱特征判断是否存在异常放电信号。

优点：能够有效避开现场电晕等干扰，具有较高的灵敏度和抗干扰能力；适用于电缆的局放带电检测和缺陷识别。

◆ 特高频（UHF）传感器

功能与原理：特高频传感器用于接收GIS罐体内部的局放信号。其频率范围为300MHz到3GHz，能够避开现场电晕干扰，实现高精度的局部放电监测。

使用方式：将传感器靠近绝缘盆或观察窗等位置进行检测。测试时应排除外界环境干扰，确保信号准确。

优点：高灵敏度和抗干扰能力；可实现局部放电带电检测和定位；适用于GIS等高压设备的绝缘状态监测。

◆ 柔性超声波传感器

功能与原理：柔性超声波传感器用于测量开关柜的局部放电。其测量数据为dBuV，以1uV为基准的对数函数值，可正可负。

使用方式：在测试前，先对准空气记录当前环境值。测试时，将传感器贴合开关柜缝隙处静止2～3秒记录测试值，并与环境值对比判断。

优点：使用灵活，适合各种形状的设备表面；可通过耳机聆听放电声音辅助判断。

综上所述，局部放电检测仪配备有多种类型的传感器，每种传感器都有其独特的功能和应用场景。选择合适的传感器可以有效提高检测精度和效率，确保电力系统的安全稳定运行。
