电力耐压试验设备分类及详解

电力耐压设备是电力系统中不可或缺的一部分，用于对电气设备进行绝缘强度试验，确保其安全可靠运行。根据试验频率的不同，电力耐压试验设备主要分为以下几类：

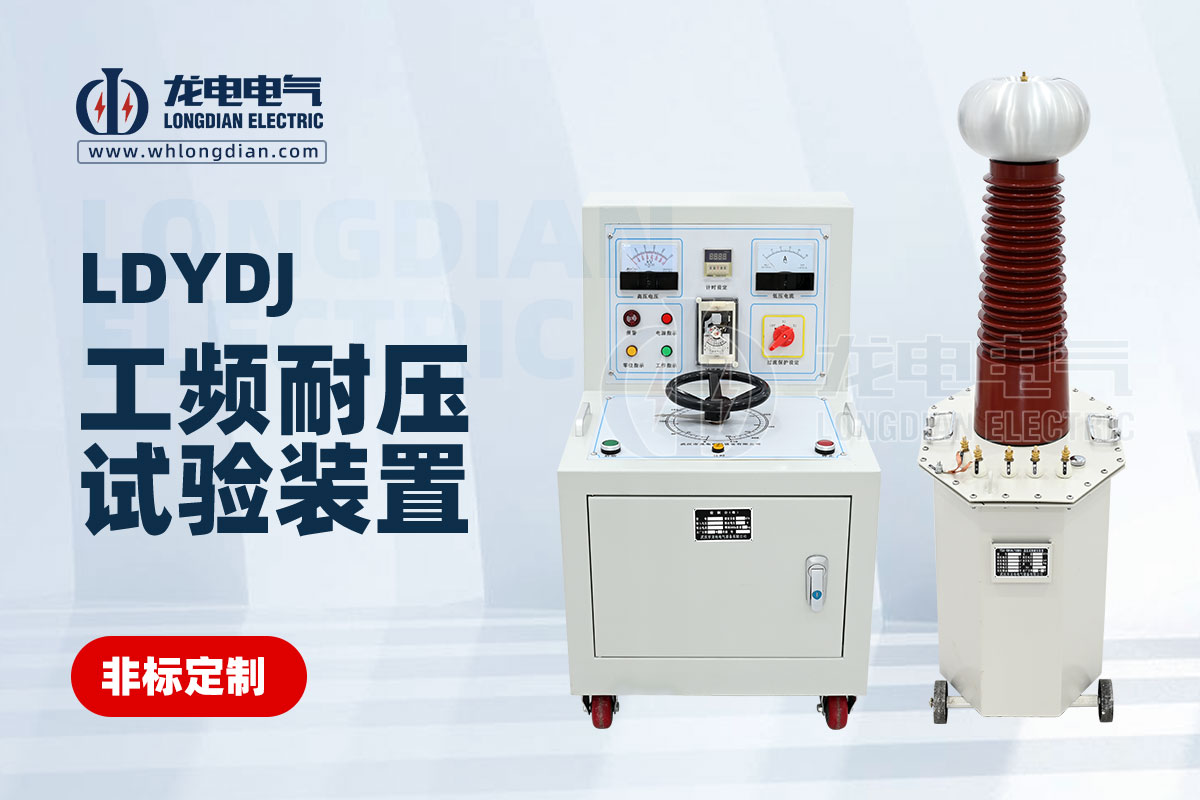

1. 工频耐压试验设备

◆ 定义： 使用工频（50Hz或60Hz）交流电压进行绝缘试验的设备。

◆ 特点： 结构简单，操作方便，成本较低，适用于绝大多数电气设备的绝缘强度试验。

◆ 设备组成： 工频耐压试验变压器、控制箱、测量仪表等。

◆ 应用： 变压器、电缆、电机、开关等电力设备的绝缘强度试验。

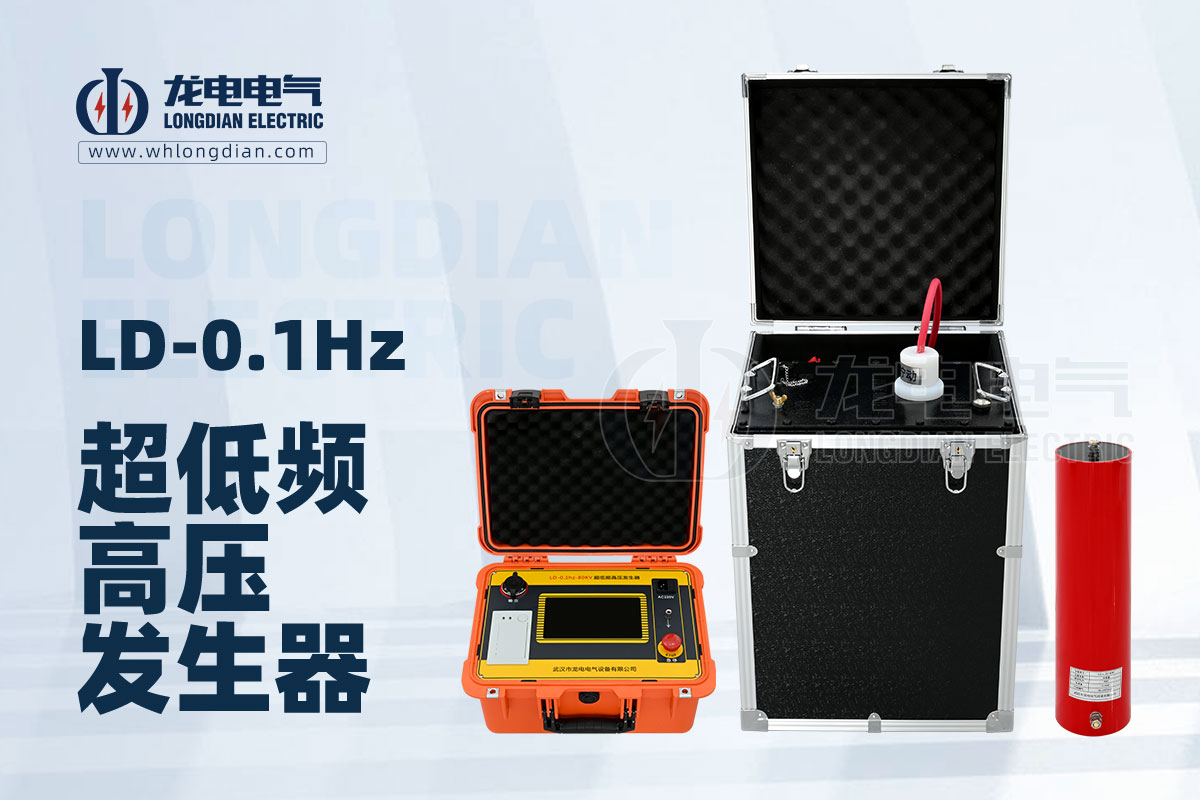

2. 超低频耐压试验设备

◆ 定义： 使用低于工频的交流电压（如0.1Hz-10Hz）进行绝缘试验的设备。

◆ 特点： 能更有效地检测出绝缘中的缺陷，尤其是深层缺陷和气隙缺陷。

◆ 设备组成： 超低频电源、升压变压器、控制系统等。

◆ 应用： 大型电力设备（如发电机、变压器）的局部放电试验，以及电缆的耐压试验。

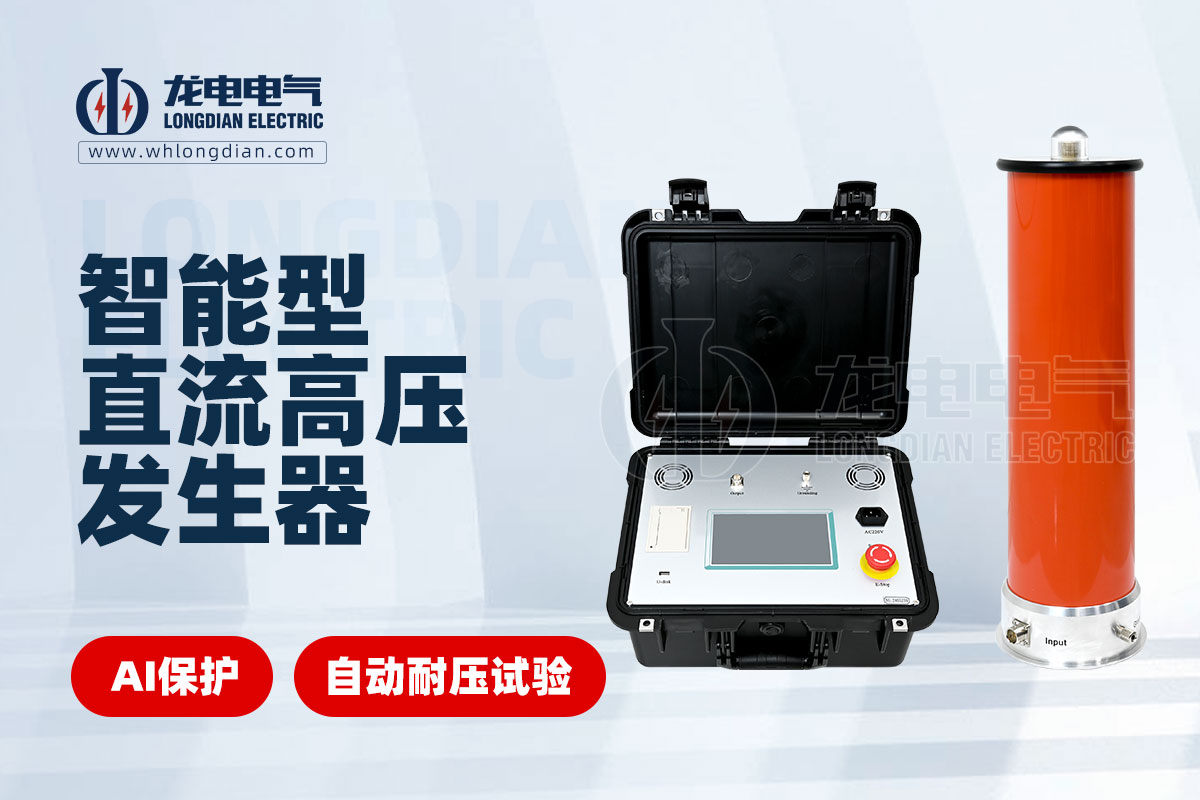

3. 直流耐压试验设备

◆ 定义： 使用直流电压进行绝缘试验的设备。

◆ 特点： 能更准确地测定绝缘电阻，适用于测量绝缘材料的吸收特性和极化特性。

◆ 设备组成： 直流高压电源、控制系统等。

◆ 应用： 电容器、电缆、电机等设备的绝缘强度试验。

4. 冲击耐压试验设备

◆ 定义： 使用标准冲击波进行绝缘试验的设备。

◆ 特点： 能模拟雷电冲击对绝缘的影响，适用于电力设备的外绝缘试验。

◆ 设备组成： 冲击发生器、控制系统等。

◆ 应用： 变电站、输电线路等电力设备的外绝缘试验。

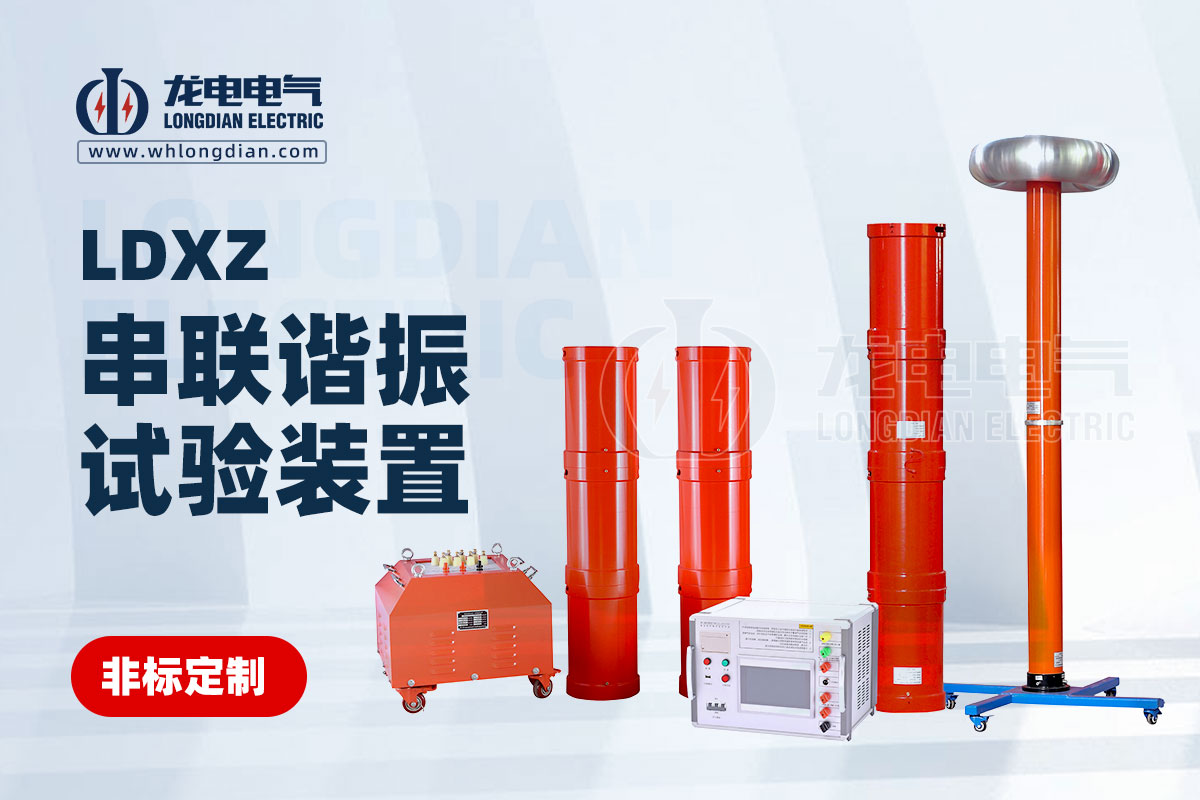

5. 串联谐振耐压试验设备

◆ 定义： 利用串联谐振原理，在被试品上获得高电压大电流，进行绝缘试验的设备。

◆ 特点： 试验电压高，电流大，适用于大容量电力设备的试验。

◆ 设备组成： 变频电源、升压变压器、控制系统等。

◆ 应用： 大型电力设备（如发电机、变压器）的绝缘强度试验。

6. 其他耐压试验设备

除了上述常见的耐压试验设备外，还有部分特殊类型的耐压试验设备，如：

◆ 部分放电试验设备：用于检测绝缘内部的局部放电现象。

◆ 泄漏电流试验设备：用于测量绝缘的泄漏电流。

◆ 介质损耗角正切试验设备：用于测量绝缘材料的介质损耗角正切值。

影响耐压试验设备选择的因素

◆ 被试品的类型和参数：不同类型的电气设备，其绝缘特性和试验要求不同，需要选择相应的耐压试验设备。

◆ 试验电压和电流：根据被试品的额定电压和绝缘水平，选择合适的试验电压和电流。

◆ 试验波形：根据试验标准和被试品的特性，选择合适的试验波形（工频正弦波、冲击波等）。

电力耐压试验设备的分类多种多样，每种设备都有其独特的特点和应用范围。在选择耐压试验设备时，应综合考虑被试品的类型、试验要求和试验环境等因素，选择合适的设备，以确保试验结果的准确性和可靠性。
