直流高压发生器有哪些类型

发布时间:2024-10-23 13:33:06浏览次数:196

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

武汉市龙电电气设备有限公司是一家集研发、生产、销售于一体的综合性电力检测设备制造商与服务商,专注于直流高压发生器等电力试验设备的研发与生产。深耕电力行业多年,公司凭借优秀的产品品质、实惠的价格以及终身质保的承诺,赢得了广泛的客户信赖。我们承诺24小时不间断为您提供专业的技术支持,确保您的设备始终处于最佳状态。以下是对武汉龙电电气直流高压发生器不同类型的详细介绍。

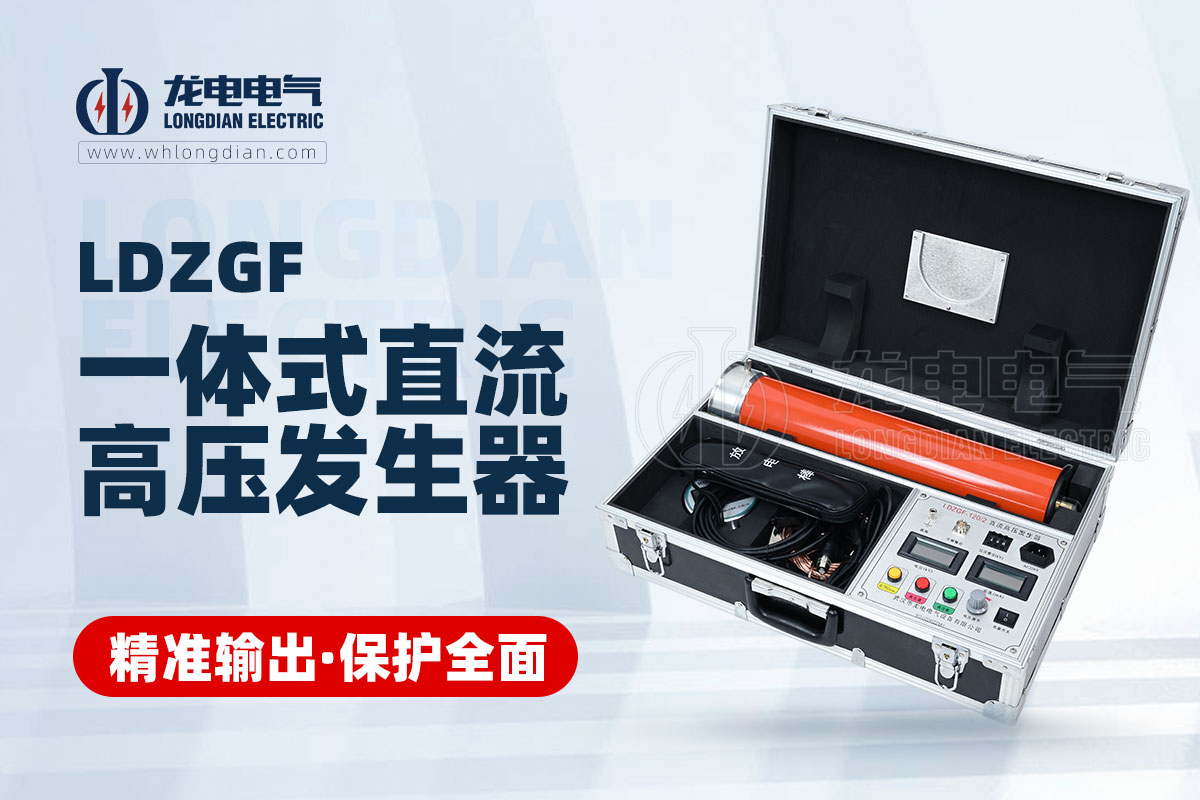

一体式直流高压发生器

① 按结构形式分类

◆ 一体式直流高压发生器

特点:将控制部分、升压部分和整流部分等全部集成在一个机箱内。这种结构使得设备整体体积较小、重量较轻,具有良好的便携性,方便在不同的测试现场之间搬运。例如,一些用于小型变电站或工厂车间内电气设备现场检测的直流高压发生器,一体式设计让操作人员可以轻松地将其移动到设备附近进行测试。其操作也相对简单,通常在机箱的面板上设置有各种控制按钮和显示仪表,用户通过简单的操作就可以设置输出电压、电流等参数,并观察测试过程中的相关数据。

◆ 分体式直流高压发生器

特点:主要由控制箱和高压倍压筒两部分组成。控制箱内包含了控制电路、电源电路等核心控制部分,负责产生高频交流信号,并对整个测试过程进行控制和监测;高压倍压筒则是利用倍压电路将控制箱送来的交流信号进行整流和倍压,从而产生直流高压输出。这种结构的优势在于输出功率较大,高压倍压筒可以根据具体的测试需求进行定制,能够输出更高的电压和电流,适合用于对大型电力设备,如大型变压器、长距离高压电缆等进行绝缘耐压测试。而且,由于控制部分和高压部分分离,散热效果更好,有利于延长设备的使用寿命。

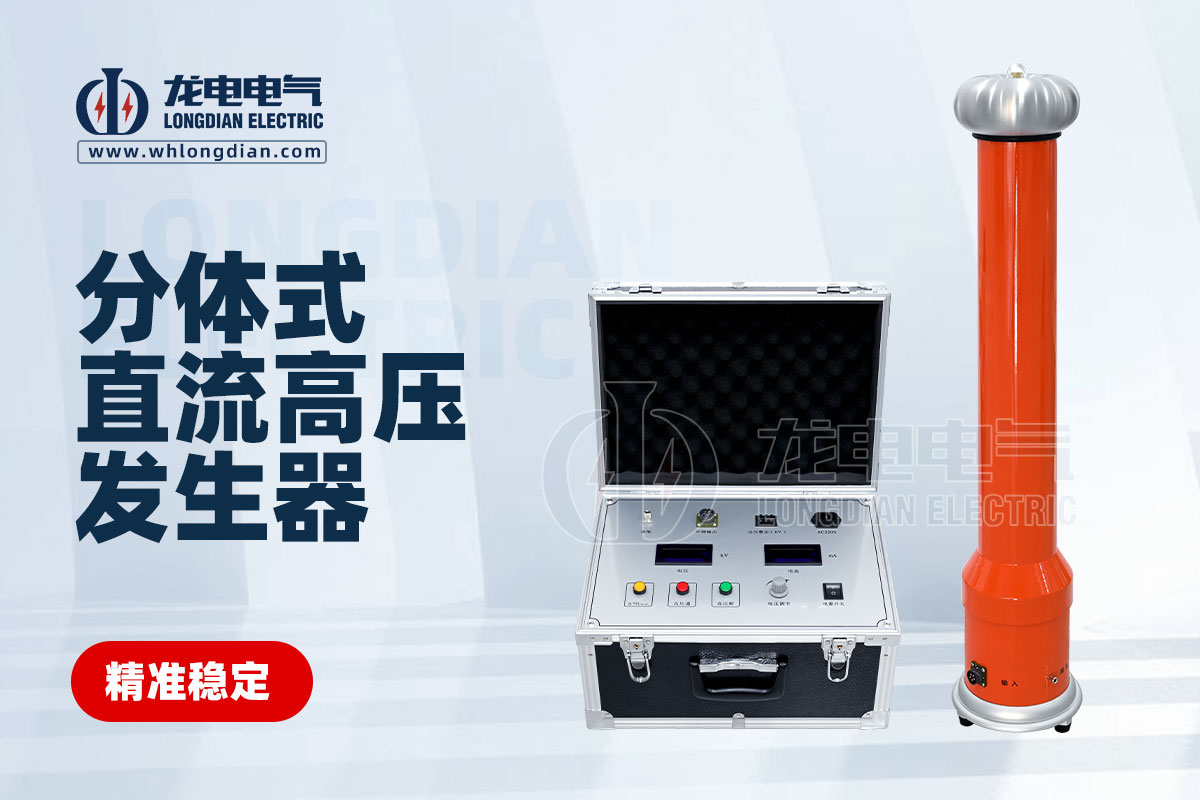

分体式直流高压发生器

② 按智能化程度分类

◆ 普通型直流高压发生器

特点:这类发生器功能相对基础,主要用于手动设置输出电压和电流等参数,通过简单的指针式仪表或数码管显示来观察输出状态。在操作过程中,需要人工进行升压、降压操作,并记录相关数据。例如,在一些对测试精度要求不是特别高、测试环境相对简单的场合,如小型电气设备生产车间对产品进行抽检时,普通型直流高压发生器可以满足基本的绝缘测试需求。

◆ 智能型直流高压发生器

特点:配备了先进的微处理器和人机交互界面,如触摸屏。通过软件程序,操作人员可以更加精确地设置各种测试参数,如电压上升率、测试时间、过压保护值等。同时,设备能够实时监测输出电压、电流、温度等参数,并自动记录测试数据。这些数据可以通过USB接口、以太网接口或无线通信模块传输到外部设备,如计算机或服务器,方便后续的数据处理、分析以及生成测试报告。智能型直流高压发生器还具有多种安全保护功能,如过压保护、过流保护、接地保护等,并且可以根据故障情况自动采取相应的保护措施,如切断输出、发出警报等,大大提高了测试的安全性和可靠性。

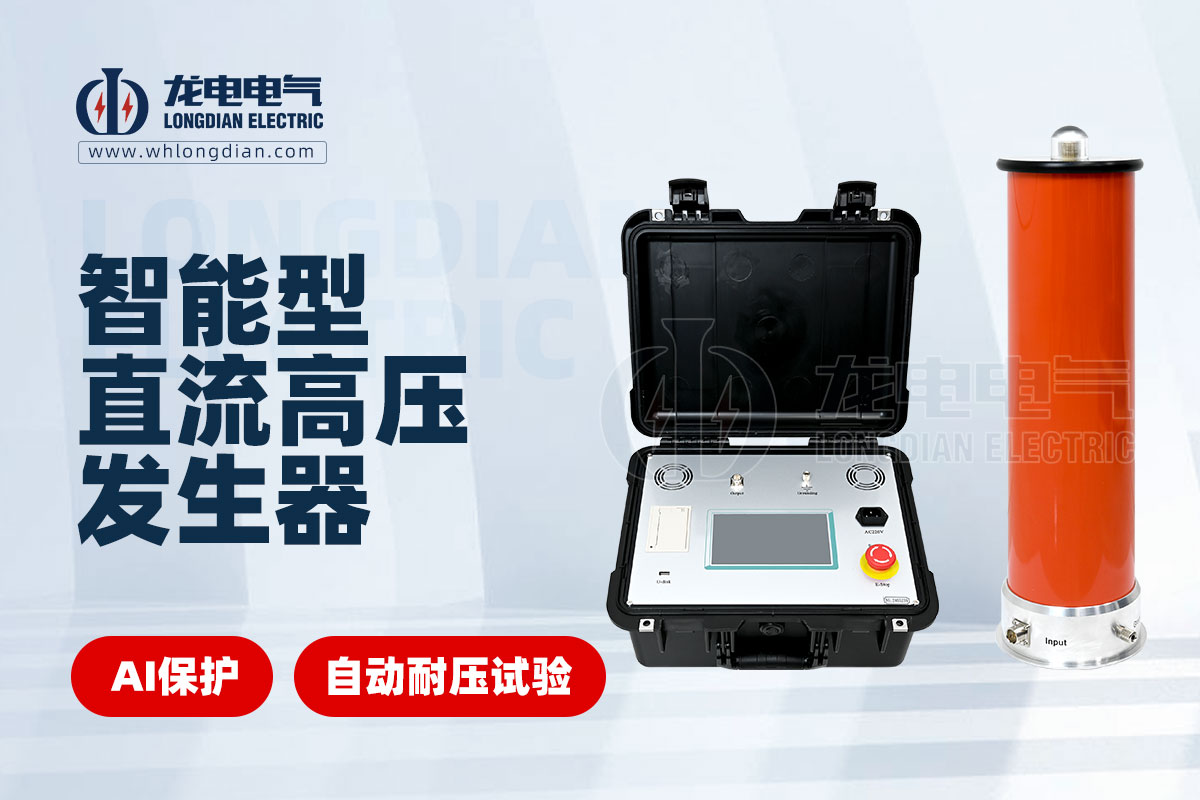

智能型直流高压发生器

③ 按输出电压特性分类

◆ 固定输出电压直流高压发生器

特点:这种发生器的输出电压是固定的某一等级,例如只能够输出200kV的直流电压。它适用于对特定电压等级的电气设备进行大量的重复性测试,因为其输出电压稳定,结构相对简单,成本可能也较低。

◆ 可调输出电压直流高压发生器

特点:输出电压可以在一定范围内进行调节,能够满足不同电压等级电气设备的测试需求。用户可以根据被试品的具体要求,灵活地调整输出电压的大小,例如输出电压范围在0 - 500kV之间可调。这种类型的发生器通用性更强,应用范围更广。
