高压电缆核相的工作原理是什么?

发布时间:2024-10-28 09:59:34浏览次数:253

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

高压电缆核相的工作原理主要基于以下两个方面:

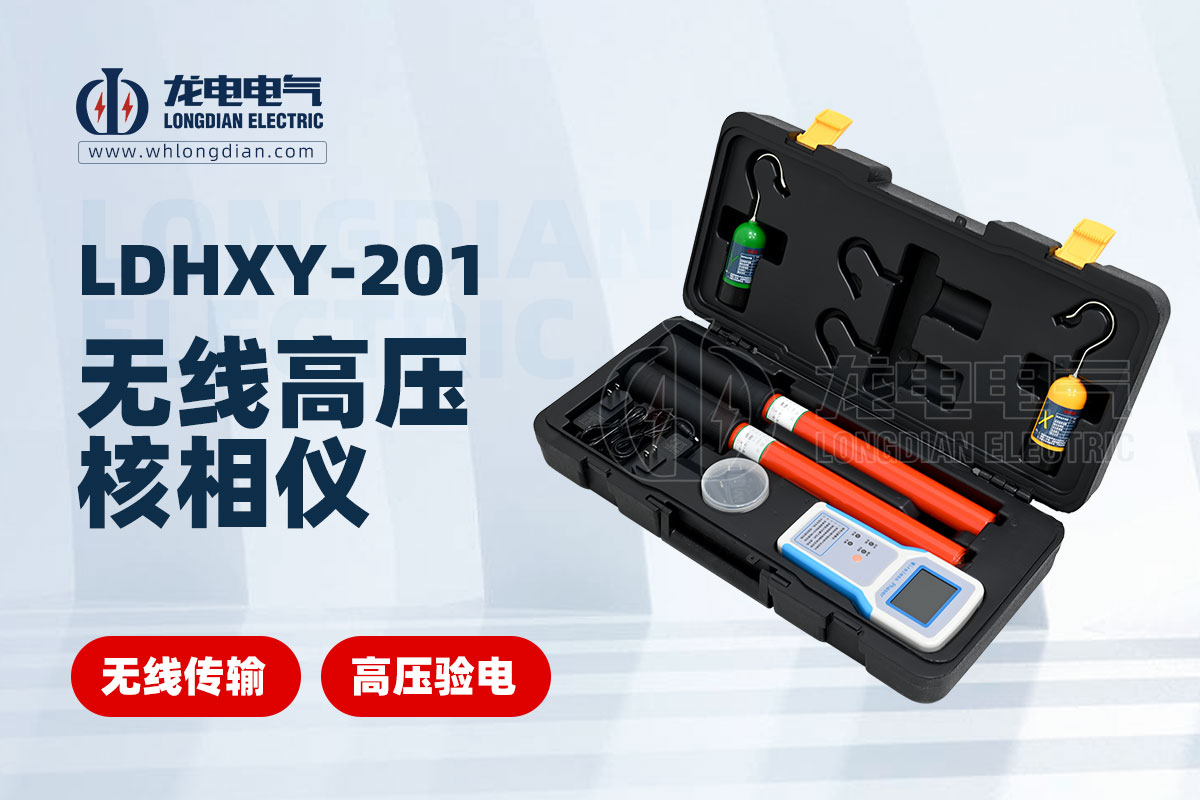

无线高压核相仪

① 相位的概念

在交流电力系统中,电压和电流都是随时间变化的正弦波。相位是描述正弦波在时间轴上的位置关系的一个参数。对于三相交流系统,通常分为 A、B、C 三相,它们的相位依次相差 120 度。当两个电源或两段电缆的相位相同时,它们的电压和电流波形在时间上是同步的;当相位不同时,它们的波形会有一定的时间差。

② 核相的方法及原理

基于电压互感器的核相原理

◆ 传统的高压电缆核相方法通常采用电压互感器。将两个电压互感器分别连接到需要核相的两段电缆上,通过测量互感器二次侧的电压来判断两段电缆的相位关系。

◆ 如果两段电缆的相位相同,那么在同一时刻,两个电压互感器二次侧的电压波形应该是完全一致的。通过比较两个二次侧电压的幅值、相位和频率等参数,可以确定两段电缆的相位是否一致。无线高压核相仪的原理

◆ 无线高压核相仪采用先进的电子技术和无线通信技术。它通常由两个测试探头和一个接收器组成。

◆ 测试探头分别接触需要核相的两段电缆,测量电缆上的电压信号,并将信号通过无线方式发送给接收器。

◆ 接收器对接收到的信号进行处理和分析,通过比较两个信号的相位差来判断两段电缆的相位关系。如果相位差为零,则说明两段电缆的相位一致;如果相位差不为零,则说明两段电缆的相位不同。

总的来说,高压电缆核相的工作原理是通过测量和比较两段电缆上的电压信号的相位关系,来确定它们的相位是否一致。不同的核相方法和仪器可能采用不同的技术手段,但基本原理都是基于对电压信号的相位分析。

武汉市龙电电气设备有限公司是一家集研发、生产、销售于一体的综合性电力检测设备制造商与服务商,专注于无线高压核相仪等电力试验设备的研发与生产。深耕电力行业多年,公司凭借优秀的产品品质、实惠的价格以及终身质保的承诺,赢得了广泛的客户信赖。我们承诺24小时不间断为您提供专业的技术支持,确保您的设备始终处于最佳状态。选择龙电电气,选择专业与信赖!
