串联谐振、工频耐压、超低频高压发生器、直流高压发生器:四种高压试验方式的对比

发布时间:2024-10-31 09:29:42浏览次数:145

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

在电气设备的检测与维护中,常常会用到各种高压发生器,如串联谐振、工频耐压、超低频高压发生器和直流高压发生器等。它们各自具有独特的特点和适用范围,下面我们来详细了解它们之间的区别。

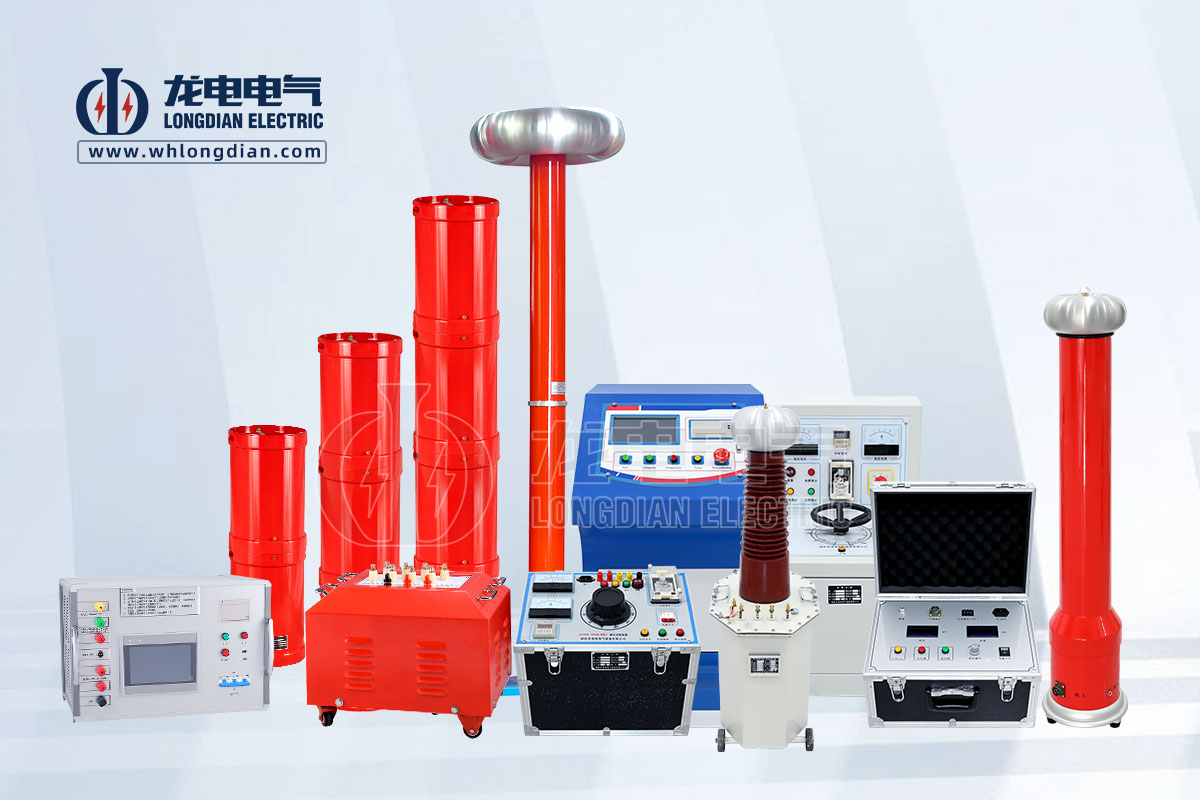

电力试验设备

一、串联谐振

串联谐振装置主要由变频电源、励磁变压器、电抗器和电容分压器组成。它利用谐振原理,通过调节变频电源的输出频率,使回路中的电感和电容发生谐振,从而在被试品上产生高电压。

特点:

◆ 输出电压高且稳定:由于谐振状态下,回路中的阻抗最小,电流最大,从而可以在被试品上获得较高的电压。同时,谐振状态下电压的稳定性较好,能够满足对电压精度要求较高的试验。

◆ 对电源容量要求低:串联谐振装置在谐振时,电源只需要提供很小的励磁功率,大部分能量由被试品和电抗器之间的磁场和电场交换提供。因此,对于大容量的被试品,如长电缆、大型变压器等,串联谐振可以大大降低对电源容量的要求。

◆ 适用范围广:可用于各种电气设备的交流耐压试验,如电缆、变压器、开关、互感器等。同时,还可以进行局部放电测量等其他电气试验。

应用场景:

◆ 适用于对大容量、高电压电气设备的现场耐压试验。例如,在新建变电站或对大型变压器进行检修后,需要进行交流耐压试验,串联谐振装置可以方便地在现场提供所需的高电压,且对现场电源的要求较低。

◆ 对于一些特殊要求的试验,如对电缆的交流耐压试验同时进行局部放电测量,串联谐振装置可以提供稳定的高电压,并且不会对局部放电测量产生干扰。

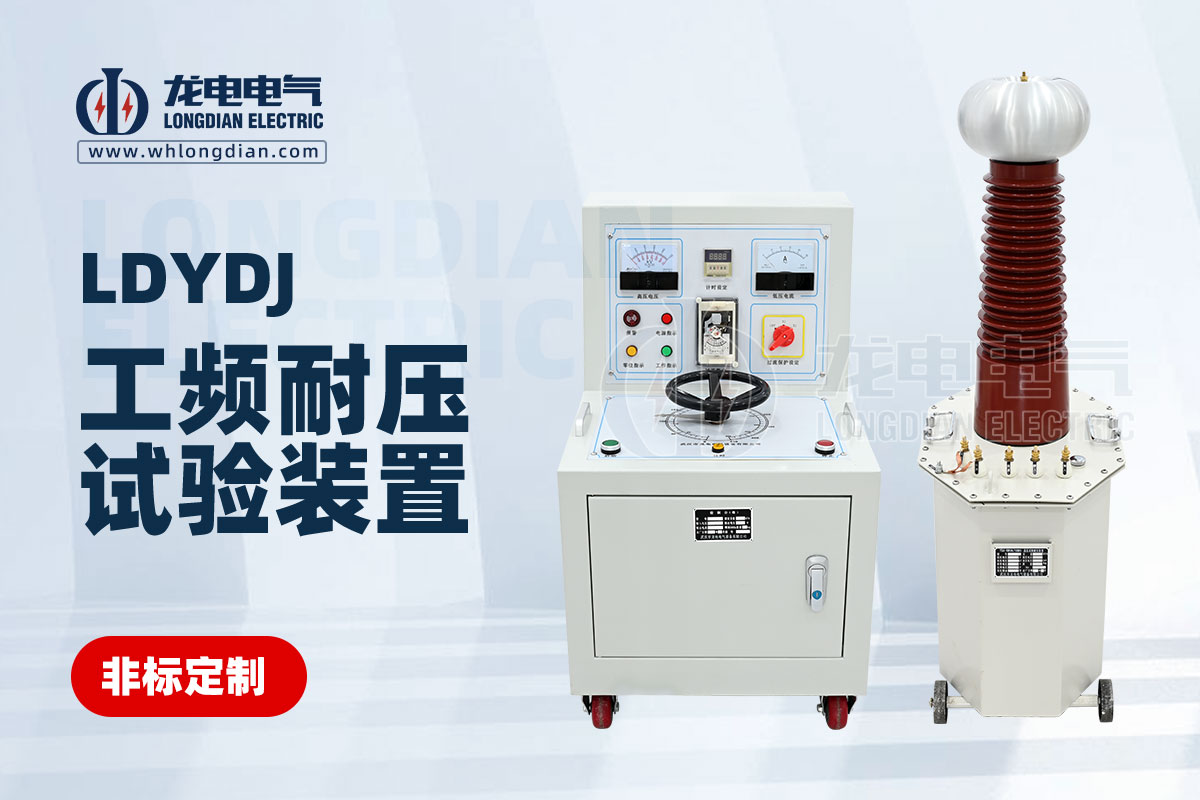

工频耐压试验装置

二、工频耐压

工频耐压试验装置是一种以工频电源为基础,通过变压器升压来产生所需高电压的设备。

特点:

◆ 输出电压为工频:即 50Hz 或 60Hz 的交流电压,与电力系统的运行频率相同。这使得工频耐压试验能够最真实地模拟电气设备在实际运行中的电压情况,从而有效地检测设备的绝缘性能。

◆ 结构简单:主要由变压器、调压器、保护装置等组成,结构相对简单,操作方便。

◆ 可靠性高:由于工频耐压试验是一种成熟的技术,经过多年的实践验证,其可靠性较高。在对电气设备进行常规耐压试验时,工频耐压装置能够稳定地输出所需的高电压,确保试验的准确性和可靠性。

应用场景:

◆ 广泛应用于各种电气设备的出厂试验和定期检修试验。例如,变压器、开关柜、绝缘子等设备在出厂前或定期检修后,都需要进行工频耐压试验,以确保其绝缘性能符合要求。

◆ 对于一些对电压频率要求严格的设备,如电力电容器等,工频耐压试验是唯一能够准确检测其绝缘性能的方法。

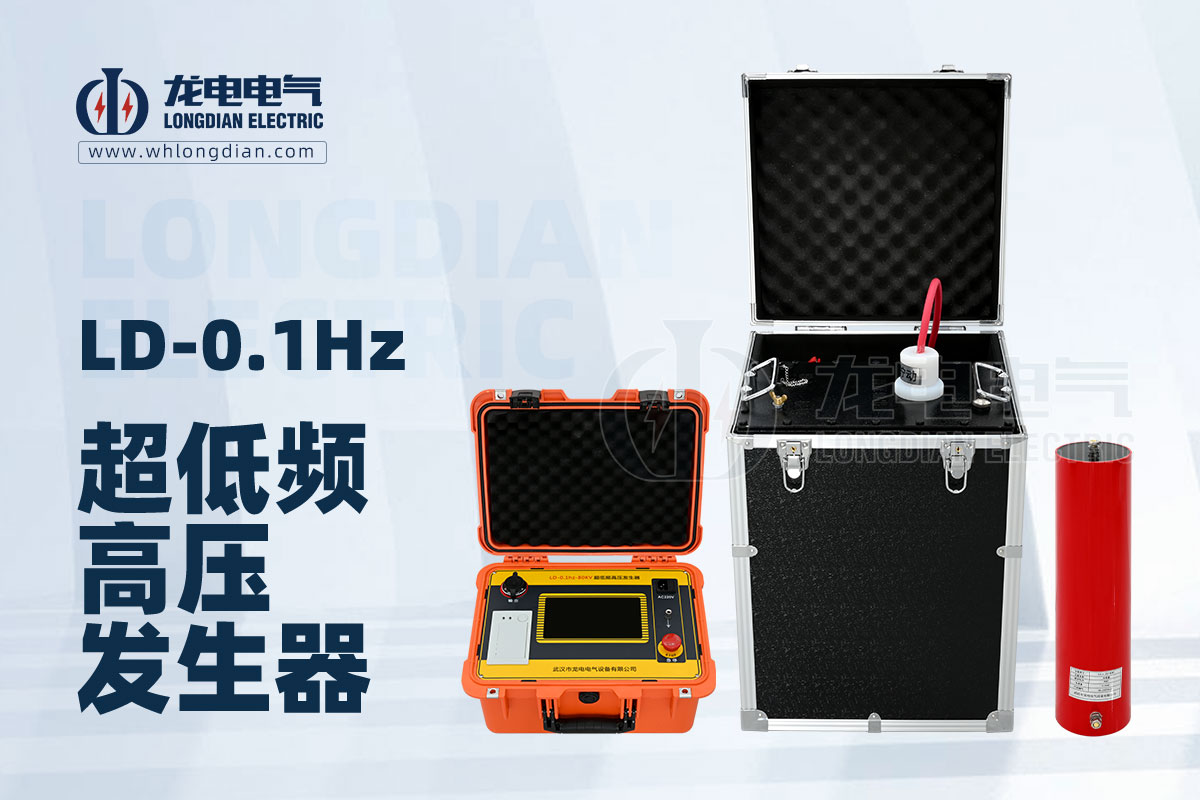

超低频高压发生器

三、超低频高压发生器

超低频高压发生器输出的电压频率一般为 0.1Hz、0.05Hz 或 0.02Hz 等超低频。

特点:

◆ 对大容性试品友好:在对大容性试品(如长电缆、大型发电机等)进行耐压试验时,超低频高压发生器具有很大的优势。由于频率低,所需的电源容量大大降低,同时也减少了对试品的损伤。

◆ 局部放电检测灵敏:超低频下,局部放电现象更加明显,有利于检测试品中的绝缘缺陷。同时,由于频率低,外界干扰相对较少,使得局部放电检测更加准确。

◆ 体积小、重量轻:相比工频耐压装置和串联谐振装置,超低频高压发生器的体积和重量较小,便于携带和现场操作。

应用场景:

◆ 主要用于对长电缆、大型发电机等大容性设备的耐压试验。在一些现场条件受限、电源容量不足的情况下,超低频高压发生器是一种理想的选择。

◆ 对于老旧电缆的绝缘检测,超低频高压发生器可以在不损伤电缆的前提下,有效地发现潜在的绝缘缺陷。

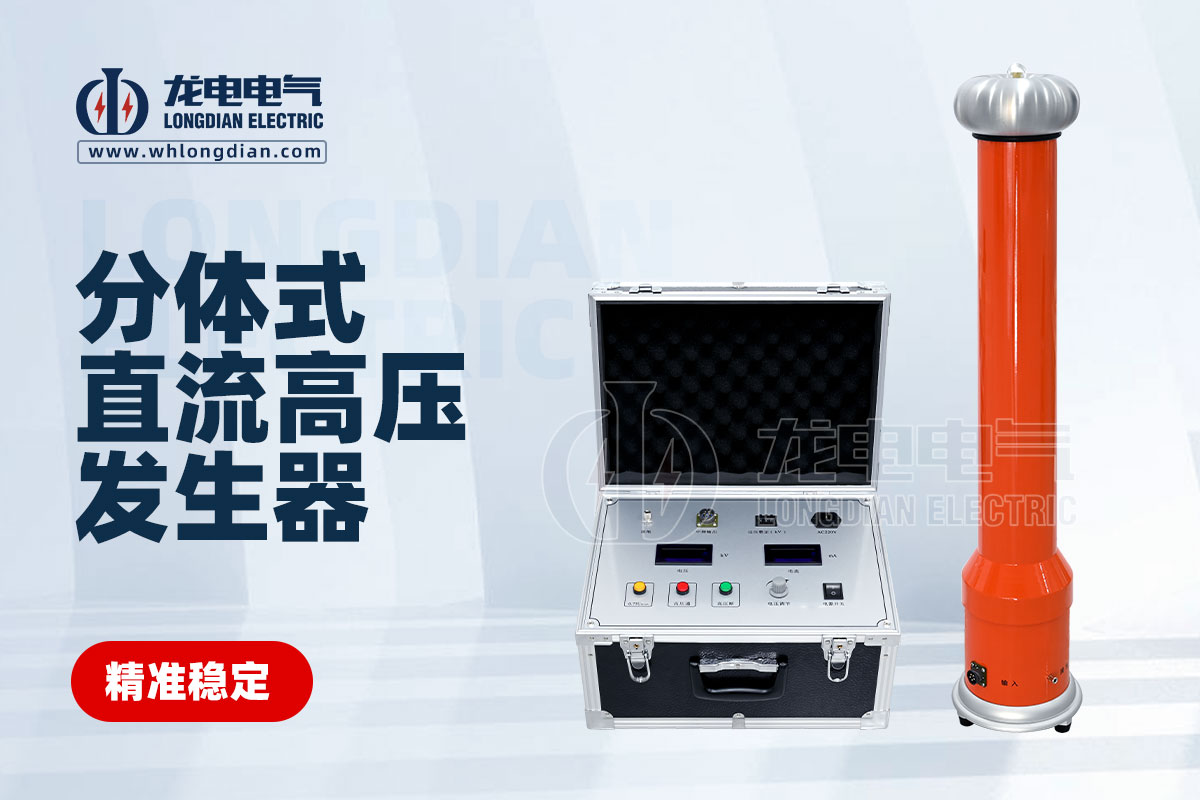

直流高压发生器

四、直流高压发生器

直流高压发生器输出的是直流高电压。

特点:

◆ 输出电压稳定:直流高压发生器能够提供稳定的直流高电压,不受电网频率波动的影响。这对于一些对电压稳定性要求较高的试验,如直流耐压试验、泄漏电流测量等非常重要。

◆ 检测绝缘缺陷准确:在直流电场下,绝缘材料中的泄漏电流更加稳定,能够更准确地反映绝缘的状况。通过测量泄漏电流,可以有效地检测出绝缘材料中的缺陷,如受潮、老化、破损等。

◆ 操作安全:直流高压发生器通常具有完善的保护功能,如过压保护、过流保护、接地保护等,确保操作人员的安全。

应用场景:

◆ 适用于对电气设备进行直流耐压试验和泄漏电流测量。例如,对电力电缆、避雷器、电容器等设备进行直流耐压试验,可以检测其在直流电场下的绝缘性能。

◆ 在一些特殊场合,如对高压直流输电设备的检测,直流高压发生器是必不可少的工具。

五、区别总结

◆ 输出电压类型:

串联谐振和工频耐压装置输出的是交流高电压,频率分别为可调节的谐振频率和工频;超低频高压发生器输出超低频交流高电压;直流高压发生器输出直流高电压。

◆ 适用对象:

串联谐振适用于大容量、高电压电气设备的交流耐压试验和局部放电测量;工频耐压主要用于各种电气设备的常规交流耐压试验;超低频高压发生器特别适用于大容性设备的耐压试验;直流高压发生器主要用于直流耐压试验和泄漏电流测量。

◆ 电源容量要求:

串联谐振对电源容量要求低,特别是对于大容量被试品;超低频高压发生器对大容性试品的电源容量要求也较低;工频耐压和直流高压发生器对电源容量的要求相对较高。

◆ 局部放电检测:

超低频高压发生器和串联谐振在局部放电检测方面具有一定的优势,超低频下局部放电现象更明显,串联谐振由于干扰小也有利于局部放电测量;工频耐压和直流高压发生器在局部放电检测方面相对较弱。

◆ 设备体积和重量:

超低频高压发生器和直流高压发生器通常体积小、重量轻,便于携带和现场操作;串联谐振和工频耐压装置相对较大。
