直流高压发生器:一体式、分体式与智能型的全面解析

发布时间:2024-11-01 11:26:58浏览次数:166

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

直流高压发生器是电力测试领域中不可或缺的重要设备,它广泛应用于电力部门、工矿企业、科研单位、铁路、化工、发电厂等多个领域,对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

一体式直流高压发生器

一体式直流高压发生器

◆ 一体式直流高压发生器是一种集成了高压产生、测量、保护及显示功能的便携式设备。它采用了高频倍压电路和PWM高频脉宽调制技术,使得电压稳定度得到大幅度提高。同时,一体式直流高压发生器还采用了大功率IGBT器件及驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施,使其具有高品质、便携式的特点,并能承受额定电压放电而不损坏。

◆ 一体式直流高压发生器具有输出功率大、体积小、重量轻的特点,并配备了可靠的过压、过流及零位合闸保护功能,以及0.75倍电压切换功能。它主要适用于电力部门、工矿企业等对高压电气设备进行直流耐压试验或直流泄漏电流试验的场合。

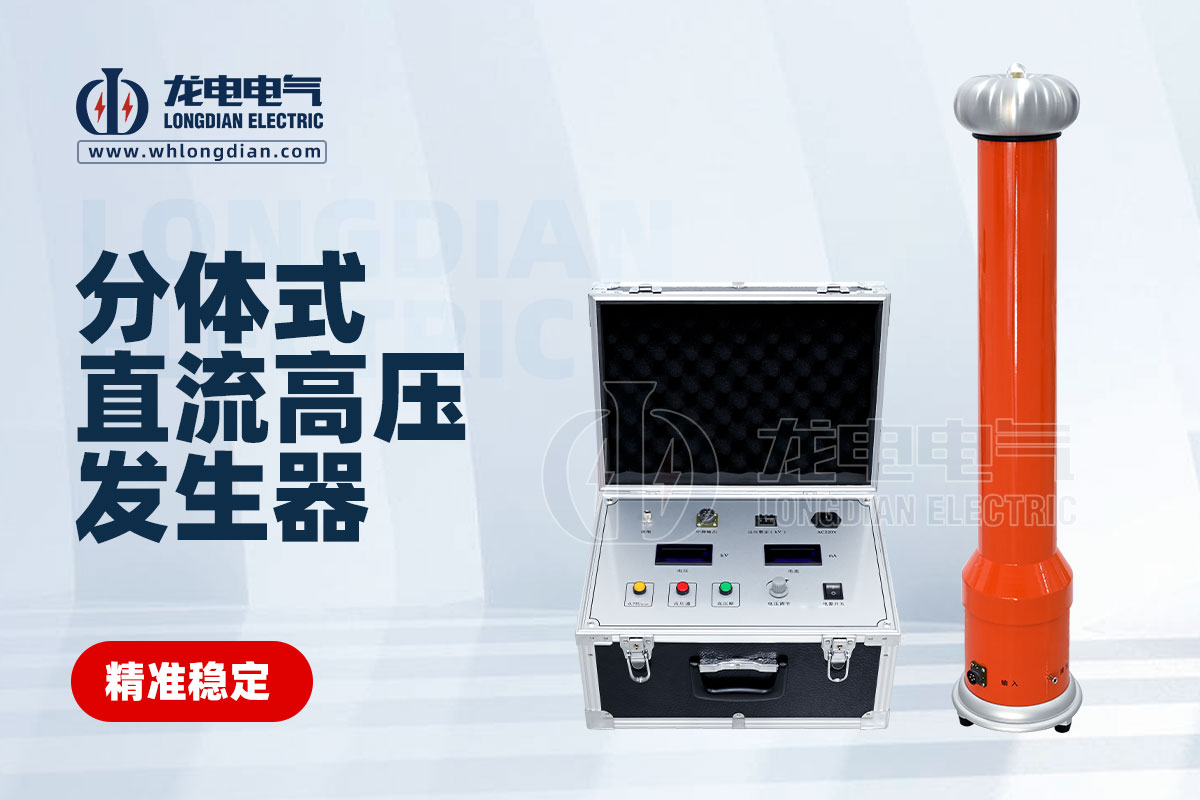

分体式直流高压发生器

分体式直流高压发生器

◆ 分体式直流高压发生器则是由高压发生器本体和控制箱两部分组成,通过电缆连接实现功能。分体式直流高压发生器具有多种保护功能,如低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。

◆ 分体式直流高压发生器在行业内率先采用分节式结构,即可用于高电压等级,又能用于较低电压等级,并保持其精度不变。例如,以100/200kV/2mA分两节为例,单节时可做100kV/2mA使用,可用于35kV及以下系统电气设备直流高压试验;两节使用时可做200kV/2mA使用,可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。这种分节式结构大大方便了现场用户的使用。

智能型直流高压发生器

智能型直流高压发生器

◆ 智能型直流高压发生器是直流高压发生器中的高端产品,它采用了计算机控制技术,实现了PWM脉宽调制、测量、保护及显示的智能化。智能型直流高压发生器在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息,并带有RS232接口与计算机进行通讯。

◆ 智能型直流高压发生器具有多种保护功能,如低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。它采用了故障取样专用的传感器,动作时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下不损坏功率器件。

智能型直流高压发生器还采用了电压大反馈技术,使电压稳定度大大提高。同时,它还为氧化锌避雷器试验专门设计了0.75UDC—1mA的触发按钮,并将频率提高到30-50KHz,使得控制箱和倍压筒体体积和重量有了较大的减小,更便于现场使用。
