直流高压发生器做避雷器试验操作方法

发布时间:2024-11-08 09:13:25浏览次数:108

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

直流高压发生器是一种用于产生高电压的设备,广泛应用于电气设备的绝缘测试、电缆故障定位、避雷器测试等领域。

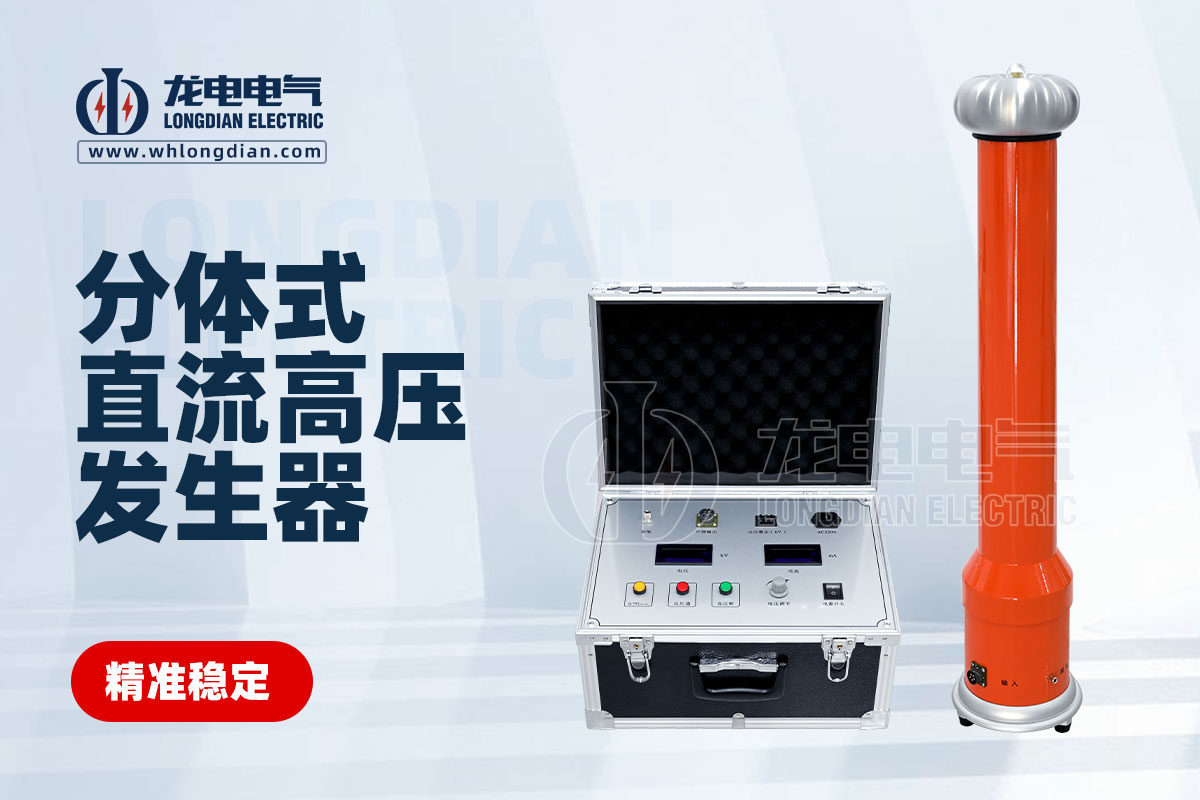

直流高压发生器

以下是使用直流高压发生器对避雷器进行试验的步骤:

① 准备工作

检查设备:确保直流高压发生器、微安表、放电棒等设备完好无损,连接线无断裂或裸露。

清洁避雷器:用干净的布擦拭避雷器表面,确保无灰尘和污垢。

安全措施:在操作区域设置警示标志,确保无关人员远离试验现场。

②接线准备

拆除计数器连线:首先拆除避雷器与计数器的连线。

安装微安表:将高压屏蔽微安表安装到高压倍压筒上的高压输出端,并使用专用屏蔽线将其连接到被试品上。

连接设备:将操作箱、直流高压发生器及避雷器之间的连线正确连接,确保接地可靠。

③ 测量绝缘电阻

使用摇表测量避雷器上口对底座、上口对地及底座对地的绝缘电阻,阻值应≥2500兆欧。

④ 开始试验

启动设备:合上电源开关,按下“启动”按钮,调节“粗调”旋钮,逐渐升压至所需电压。

观察读数:当微安表显示电流接近1000微安时,停止调节,记录电压表电压值,并快速按下75%电压显示锁存按钮。

计时:保持电压不变,计时1分钟,记录微安表上的电压值。

⑤ 降压与断电

降压:试验结束后,将调压电位器逆时针回零,按下绿色按钮切断高压并关闭电源开关。

放电:使用放电棒对高压发生器及避雷器进行充分放电。

⑥恢复接线

恢复所拆避雷器及计数器接线。

在进行避雷器试验时,还需要注意以下几点:

仔细检查:在试验前仔细检查设备和线路,确保无误后方可进行试验。

缓慢升压:在升压过程中要缓慢进行,避免突然加压导致避雷器损坏或爆炸。

及时放电:试验结束后要及时对设备和避雷器进行放电处理,避免残留电荷造成危险。
