全功能高压开关特性测试仪功能详解

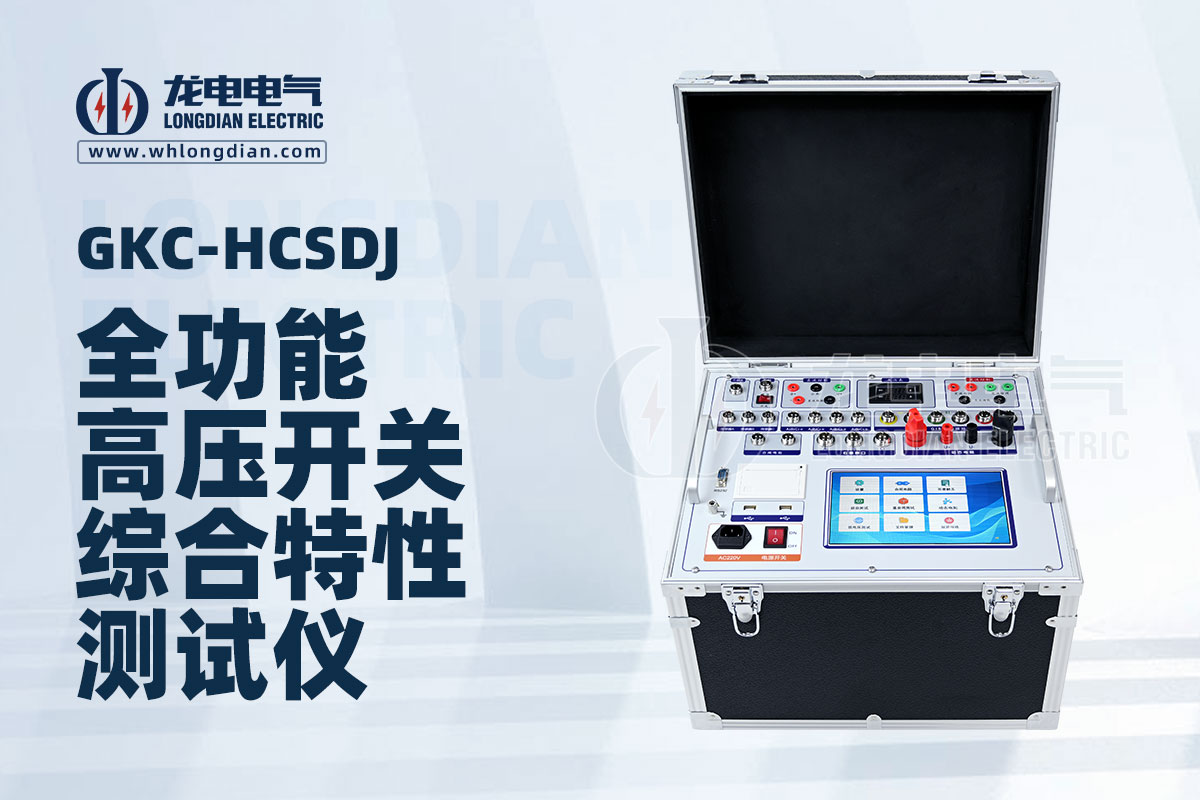

高压开关特性测试仪用于全面评估高压开关的机械与电气性能，确保电力系统的安全稳定运行。武汉龙电电气专注于高压开关特性测试仪的研发与生产，其全功能高压开关特性测试仪集成了交直流测试、合闸电阻测试、石墨断口分析、回路电阻测量、动态电阻监测以及双端接地检测等多项功能，为电力系统的安全稳定运行提供全面而精确的测试保障。

① 交直流测试功能

全功能高压开关特性测试仪具备强大的交直流测试能力。它可以对高压开关进行交直流电压和电流的测试，以评估开关在不同电压和电流条件下的性能。这一功能对于判断开关的绝缘性能、载流能力以及承受短路电流的能力具有重要意义。

② 合闸电阻测试功能

合闸电阻是高压开关中的重要元件，它能够限制合闸时的瞬态过电压，保护设备和系统免受损害。全功能高压开关特性测试仪能够精确测量合闸电阻的阻值，以及合闸电阻在合闸过程中的接入时间。这对于确保合闸电阻的正常工作，提高开关的可靠性和安全性至关重要。

③ 石墨断口测试功能

石墨断口测试是针对使用石墨触头的高压开关的特殊测试。石墨触头具有优异的导电性能和耐磨性能，但也需要定期检测其性能。全功能高压开关特性测试仪能够测量石墨触头的动态电阻波形，评估触头的磨损情况和导电性能。这一功能对于确保石墨触头高压开关的稳定运行具有重要意义。

④ 回路电阻测试功能

回路电阻是高压开关导电回路的重要参数，它反映了开关的导电性能和接触状态。全功能高压开关特性测试仪能够精确测量高压开关的回路电阻，以及在不同操作条件下的电阻变化。这一功能有助于及时发现导电回路中的接触不良或磨损问题，为维修和更换提供可靠依据。

⑤ 动态电阻测试功能

动态电阻测试是评估高压开关在合闸和分闸过程中电阻变化的重要手段。全功能高压开关特性测试仪能够实时监测并记录开关在操作过程中电阻的变化情况，为分析开关的机械性能和电气性能提供重要数据。这一功能有助于发现开关在操作过程中可能存在的异常问题，如触头磨损、接触不良等。

⑥ 双端接地测试功能

双端接地测试是确保高压开关接地系统安全可靠的关键环节。全功能高压开关特性测试仪能够测量开关两端的接地电阻，以及在不同条件下的接地性能。这一功能有助于及时发现接地系统中的潜在问题，如接地电阻过大、接地不良等，为系统的安全稳定运行提供有力保障。

⑦ 常规功能

除了上述定制功能外，全功能高压开关特性测试仪还具备多种常规功能，如速度测试、行程测试、时间测试等。这些功能能够全面评估高压开关的机械性能和电气性能，为开关的选型、安装、调试和维护提供全方位的技术支持。
