变压器容量测试仪操作使用全解析

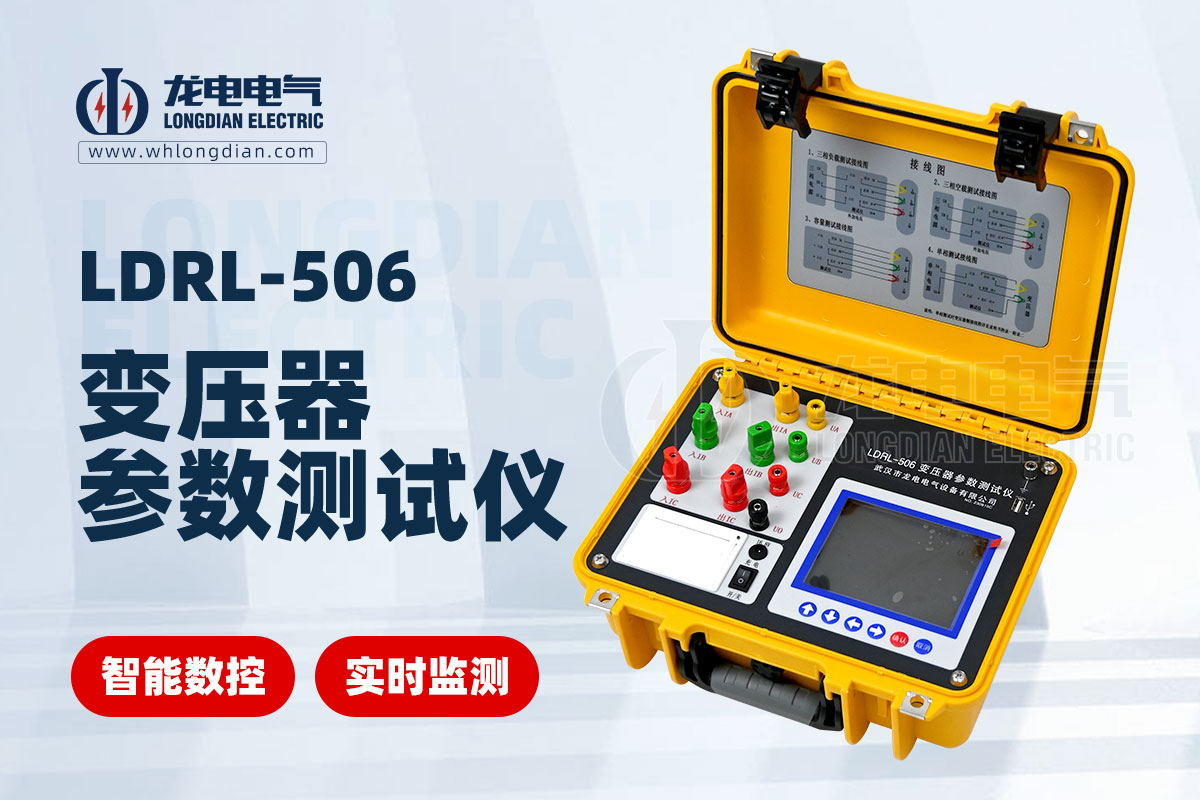

变压器容量测试仪是一种专门用于测量配电电力变压器容量、空载及短路损耗的高精度仪器。具体操作使用方法如下：

① 操作前准备

1. 熟悉仪器

• 在使用变压器容量测试仪之前，务必仔细阅读本说明书，全面了解仪器的功能、特点、技术指标以及操作流程等内容。

• 认真检查仪器及其配件是否齐全、完好，包括测试仪主机、测试线（黄绿红三条）、连接线（黄绿红三条）、接地线、大电流短接线、打印纸、充电器、说明书、合格证、保修卡和装箱单等。

2. 连接与检查

• 将测试线、连接线、接地线等按照仪器面板标识正确连接到相应端子上，确保连接牢固，接触良好。

• 检查仪器接地端子是否就近可靠接地，接地电阻应符合安全要求。接地不良可能影响测试结果准确性，甚至危及人身安全。

• 若需要外接电源互感器（PT）或电流互感器（CT）扩展量程，根据实际情况选择合适变比的互感器，并正确设置仪器中的PT变比和CT变比参数。

② 基本操作流程

1. 开机与初始化

• 连接好所有线缆后，打开仪器电源开关。此时，仪器开始初始化，显示屏将显示仪器运行时间、电池电量图标（若使用电池供电）以及硬件、软件版本号等信息。若插入优盘，顶栏还会自动显示优盘图标。

2. 主菜单选择

• 仪器初始化完成后进入“主菜单”屏，屏幕中间显示多个功能选项，如三相负载、容量测试、三相空载、单相测试、零序阻抗、谐波分析、存储查询、实时时钟设置等。

• 通过按“↑↓”（上下）键和“←→”（左右）键选择相应功能选项，选定后按“确认”键进入所选功能的具体操作界面。

③ 各项测试功能操作

⑴ 三相负载测试

1. 参数设置

• 在“主菜单”中选择“三相负载”项并按“确认”键，进入“三相负载参数设置”屏。

• 设置“试品类型”（油浸式变压器或干式变压器，油浸式变压器需进一步选择联结组别如Yyn0、Yzn11、Dyn11）、“试验编号”、“额定容量”、“额定高压”、“试品油温”、“折算温度”、“折算公式”（根据附加损耗情况选择）、“高压直阻”（使用特定折算公式时需设置）、“低压直阻”（使用特定折算公式时需设置）、“低压电流”（使用特定折算公式时需设置）、“PT变比”（外接电压互感器时设置）、“CT变比”（外接电流互感器时设置）、“测试电源”（外加电源或内置电源）等参数。按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键或“取消”键确认或返回。

2. 测试过程

• 设置完成后，选择“开始测试”选项并按“确认”键。若使用“外加电源”测试，进入“正在测试”屏，屏幕实时刷新测试数据（包括三相电压、电流、功率等），同时仪器带有自适应报警提示功能，依据施加电流与额定电流50%的接近程度改变报警频率，方便判断加压是否完成。在此界面按任意键可取消提示报警功能，按“确认”键进入“测试结果”屏；若使用“内置电源”测试，完成后直接进入“测试结果”屏，若接线不正常，仪器会自动提示“请检查接线!!”。

3. 结果查看与处理

• 在“测试结果”屏，按“左右”键可选择“继续测试”、“保存结果”、“打印结果”等操作，按“确认”键执行所选操作，按“取消”键返回上一屏。测试结果包括三相所加电压平均值（UP）、电流平均值（IP）、三相功率和（ΣP）、功率因数、阻抗电压（温度校正和频率校正后）、额定损耗（温度校正后）等。若判定“试品类型”显示“未知”，说明变压器类型难以归类。

⑵ 容量测试

1. 参数设置

• 于“主菜单”选中“容量测试”后按“确认”键，进入“容量测试参数设置”屏。

• 设置“试品类型”（油浸式或干式，油浸式需选联结组别）、“阻抗电压”（已知则输入，未知输入0，测试非标变压器需正确输入）、“试验编号”、“额定高压”、“额定低压”、“试品温度”、“折算温度”、“测试电源”等参数，操作方法同三相负载参数设置。

2. 测试与结果处理

• 参数设置完毕，按“开始测试”进行测试。使用“外加电源”测试时，过程与三相负载测试类似，有“正在测试”屏和“测试结果”屏；使用“内置电源”测试则直接进入“测试结果”屏。在“测试结果”屏，同样可进行“继续测试”、“保存结果”、“打印结果”等操作，结果显示内容包括三相电压、电流、功率、功率因数、阻抗电压、额定损耗等。若“判断容量”或“试品类型”显示“未知”，表示难以确定容量或类型。

   ⑶ 三相空载测试

1. 参数设置

• 在“主菜单”选“三相空载”并按“确认”键，进入“三相空载参数设置”屏。

• 设置“试品类型”（干式变压器需额外设置阻抗电压）、“试验编号”、“额定容量”、“额定高压”、“额定低压”、“PT变比”、“CT变比”等参数，操作参照前文参数设置方法。

2. 测试操作

• 完成参数设置后开始测试，进入“正在测试”屏，实时刷新数据（三相电压、电流、功率、加压频率等），按“确认”键进入“测试结果”屏，按“取消”键返回上一屏。

3. 结果解读

• “测试结果”屏中，可进行相关操作选择。测试结果包括三相所加电压平均值（Up）、电流平均值（Ip）、三相功率和（Σp）、功率因数、畸变系数、空载电流（频率校正后）、额定损耗（波形校正、频率校正、电压校正后）等。若判定“试品类型”显示“未知”，说明变压器类型难以判断。

⑷ 单相测试

1. 功能选择

• 在“主菜单”选“单相测试”并按“确认”键，进入“单相测试功能选择”屏，注意针对变压器不同联结方式，单相折算三相公式不同，需正确选择（负载星接、空载星接指加压侧为星型接法，负载角接、空载角接指加压侧为三角型接法）。

2. 单相负载测试

• 进入单相负载测试后，参数设置参考三相负载参数设置方法。设置完成开始测试，进入“正在测试”屏，按“上下”键选择加压绕组，按“确认”键锁定数据或取消锁定，三相绕组数据锁定后按“左右”键完成三相折算。测试时，每相测量完需调压器归零断电，改变外部变压器接线后继续测量下一相，三相测量完成后进入“测试结果”屏，其显示定义和操作使用同三相负载测试结果处理。

3. 单相空载测试

• 单相空载测试参数设置参考三相空载参数设置。测试过程与单相负载测试类似，进入“正在测试”屏后的操作相同，测试结果显示定义和操作使用同三相空载测试结果处理。

⑸ 零序阻抗测试

1. 参数设置

• 在“主菜单”选“零序阻抗”并按“确认”键，进入“零序阻抗参数设置”屏。

• 设置“试验编号”、“PT变比”、“CT变比”等参数，设置方法如前所述。

2. 测试与结果查看

• 完成参数设置后开始测试，进入“正在测试”屏，实时显示测试数据（电压、电流、功率、功率因数、信号频率、零序阻抗、零序电抗、零序电感、阻抗角、零序电阻等），按“确认”键进入“测试结果”屏，按“取消”键返回上一屏。在“测试结果”屏可进行“继续测试”、“保存结果”、“打印结果”等操作。

⑹ 谐波分析测试

1. 测试操作

• 在“主菜单”选“谐波分析”并按“确认”键，进入“谐波分析测试”屏。谐波分析显示方式有图形模式（显示外加信号实际波形和各次谐波柱形图）和数据模式（显示外加信号各次谐波含有率）。当光标位于谐波分析相时，按“上下”键选择谐波分析相（与面板端子对应）；光标位于显示模式时，按“上下”键选择显示图形模式或数据模式。

2. 接线要求

• 进行谐波分析时，将需分析的外加试验电源信号线与面板对应端子连接，可参考变压器相关测试项目接线。

⑺ 存储查询

1. 查询操作

• 在“主菜单”选“存储查询”并按“确认”键，进入存储结果历史记录查看界面。屏幕显示已保存的测量结果（如三相电压、电流、功率等）以及测试时间，“记录XX/XX”中，前面数字表示当前记录编号，后面数字表示已存储记录总个数。按“左右”键查看不同编号记录。

2. 数据处理

• 按“确认”键弹出功能菜单，可进行“打印记录”（将当前查询存储数据打印）和“转存优盘”（将数据转存到外接优盘，优盘存储数据格式为Word格式，可直接在电脑上编辑打印）操作。

⑻ 实时时钟设置

1. 进入设置界面

• 在“主菜单”选“系统设置”并按“确认”键，进入“系统设置选择”屏，再选“实时时钟设置”项按确认键，进入“实时时钟设置”屏。

2. 设置时钟

• 在该屏按“左右”键移动光标选择要修改的数据（年、月、日、时、分、秒），按“上下”键修改选中数值，按“确认”键保存设置并返回上一屏，按“取消”键放弃设置并返回上一屏。本时钟设置功能可根据闰年自动计算二月份天数，并能根据设置日期自动计算出星期几。

④ 操作注意事项

1. 规范操作

• 严格按照本说明书的接线图和操作步骤进行测试，确保测试的准确性和安全性。

• 测试菜单项选择必须与实际测试项目及接线一致，否则会导致测试结果错误或无法测试。

2. 安全防护

• 接地端子必须可靠接地，防止漏电事故。测试过程中，严禁拆除地线及仪器接线，严禁带电接拆线操作，以免触电或损坏仪器。

• 试验加压时，密切监测电压、电流，确保不超过仪器额定值，以防损坏仪器。若超过额定值，应立即停止测试。

3. 电池维护

• 仪器使用大容量锂电池供电，不使用时及时关闭电源以节省电量。充电电池属于消耗部件，长期不使用仪器时，应至少每月充、放电一次，以延长电池寿命。

• 严禁亏电使用，当仪器欠电时，应马上关闭电源进行充电，避免电池放电时间过长导致电池失效。充电过程中，充电器上充电指示灯红色表示正在充电，绿色表示充电完成。

4. 单相测量要求

• 进行单相测量时，必须使用A相测量，否则会影响测量结果准确性。

5. 数据处理与安全收尾

• 为安全起见，测试完成后应先储存数据，然后断开三相测试电源，再查看测试结果数据或从存储器中仔细查看各项数据，防止数据丢失或因电源未断开造成意外。
