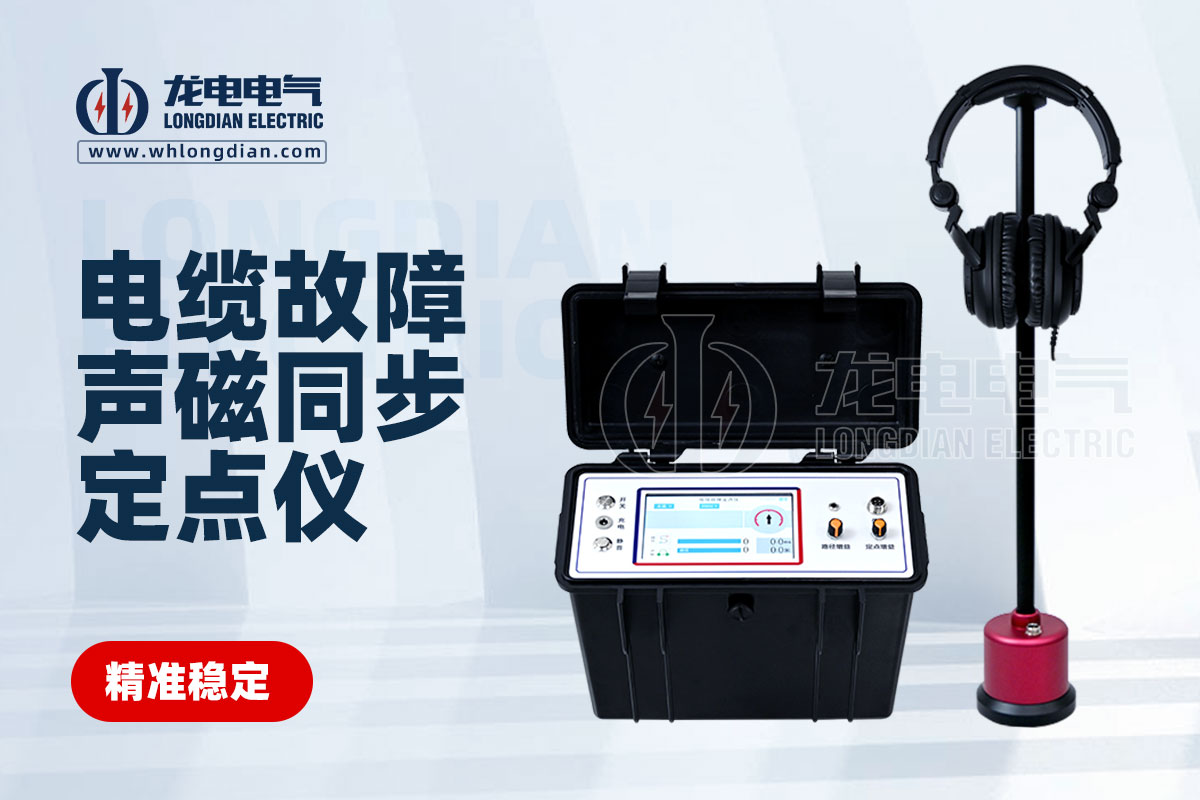

电缆故障声磁同步定位仪工作原理详解

电缆故障声磁同步定位仪是一种先进的设备，用于精确定位电缆中的故障点，结合了声测法和电磁波法的优点，通过同步接收和处理放电产生的声波和电磁波信号，实现对电缆故障点的精确定位。

声磁同步定位仪的工作原理基于电缆故障点产生的声波和电磁波。当电缆发生故障时，故障点会产生剧烈的电弧放电，这一过程伴随着高温和高压，从而产生冲击波和电磁辐射。声波通过介质传播，而电磁波则以光速传播。声磁同步定位仪正是利用这两种信号的差异来确定故障点的位置。

工作流程简述：

◆ 施加高压脉冲： 在故障电缆的一端施加高压脉冲，激发故障点产生电弧放电。

◆ 声波和电磁波的产生： 电弧放电产生声波和电磁波，这两种信号同时向四周传播。

◆ 信号接收与处理： 定位仪上的传感器同时接收声波和电磁波信号。通过对这两个信号的时间差进行分析，可以计算出故障点到传感器的距离。

◆ 故障点定位： 根据计算出的距离，结合电缆的走向，即可确定故障点的大致位置。

声磁同步是声磁同步定位仪的核心技术。它利用声波和电磁波的传播速度差异，通过测量两者到达传感器的时间差来确定故障点的位置。由于电磁波的传播速度远大于声波，因此可以通过测量时间差来计算出故障点与传感器的距离。

影响定位精度的因素

◆ 环境噪声： 周围环境的噪声会干扰声波和电磁波的接收，影响定位精度。

◆ 电缆结构： 电缆的材质、结构以及埋设环境都会影响声波和电磁波的传播特性。

◆ 故障类型： 不同的故障类型产生的声波和电磁波信号强度不同，也会影响定位精度。

声磁同步定位仪的优势

◆ 定位准确： 相较于传统的故障定位方法，声磁同步定位法具有更高的定位精度。

◆ 抗干扰能力强： 通过声磁同步技术，可以有效地抑制环境噪声的干扰。

◆ 适用范围广： 适用于各种类型的电缆故障，包括高阻故障、低阻故障等。

◆ 操作简单： 操作过程相对简单，易于掌握。
