六相微机型继电保护测试仪操作使用

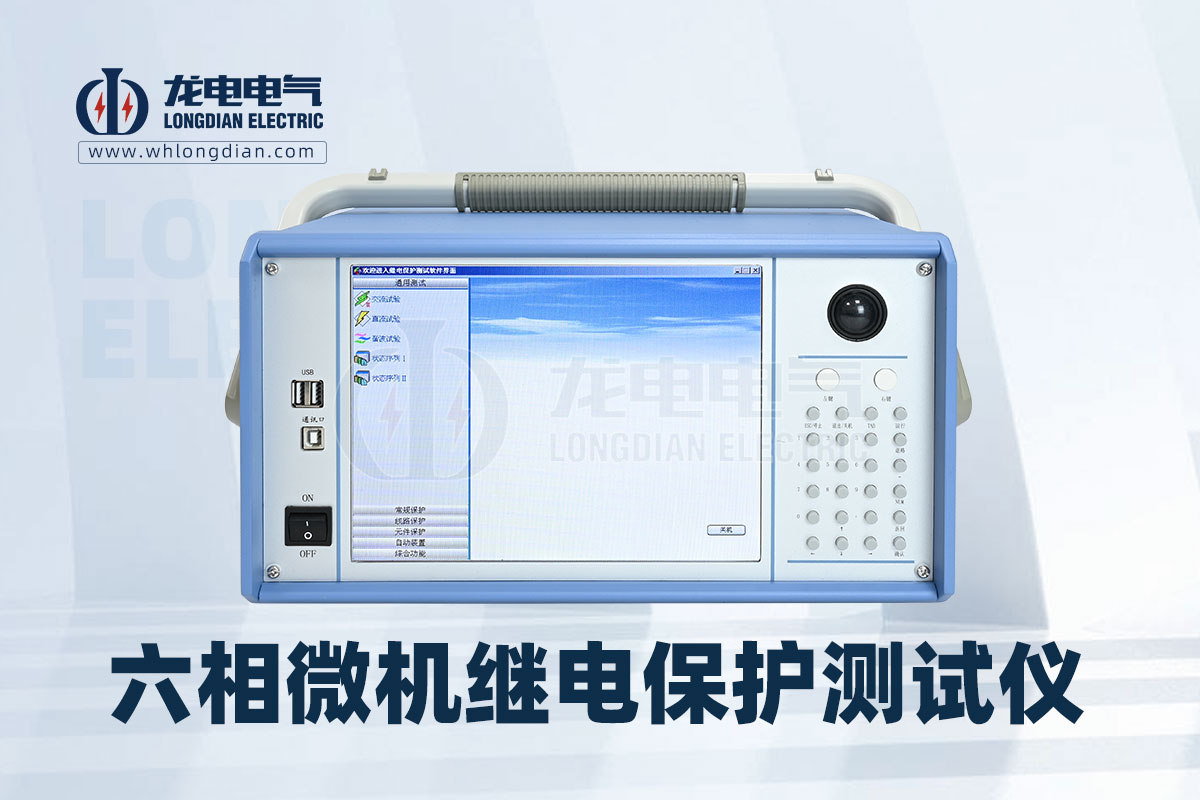

六相微机型继电保护测试仪主要用于测试和校验电力系统中各种继电保护装置的动作特性和功能。下面以武汉龙电电气研发生产的LDJB-712六相微机型继电保护测试仪来介绍仪器如何操作使用

① 开机步骤

连接电源：将测试仪电源线插入AC220V电源插座上，检查接线，确认无误后分别打开测试仪电源，以及外接计算机电源。

选择启动方式：稍等片刻后将进入选择启动方式界面，提供三种选项：

选择1：直接启动Windows操作系统，再进入“继保”软件主界面。

选择2：将进入自动恢复Windows操作系统的工作。此过程大约需要4分钟，完成后再进入选择启动方式界面。本选项主要用于操作系统损坏后无法正常启动Windows系统时，使Windows操作系统恢复到出厂状态。注意自动恢复并不会丢失用户以前的试验报告等数据。

选择3：将进入DOS状态，主要用于厂方人员调试使用。

选定启动方式：在五秒内通过1.2.3数字键或上下键选定启动方式。如果超时，系统将自动进入选择1。

② 关机步骤

关闭操作系统：关机时请勿直接关闭面板电源开关，应先关闭计算机的Windows操作系统，等待屏幕上提示可以安全关机时，再关电源开关。

退出功能测试模块：使用轨迹球鼠标或外接鼠标移动主界面上的鼠标，或按装置面板上的“退出”键来退出各个功能试验单元，回到主界面后，再按“退出”键，屏幕上会弹出确认对话窗口。

确认关机：需关机请选“确定”键，不关机请选“取消”键。确认后，当屏幕出现“现在可以关闭电源了”的字样后，再关闭面板上电源开关，实现安全关机。也可直接利用操作系统的“开始”菜单关机。

③ 操作模式和变量控制

手动方式：各变量的变化完全由手动控制，手动按一下工具条上的“+”或“-”键或者键盘上的“↓”或“↑”键，各变量将加、减一个步长量。保护动作时，测试仪发出“嘀”声，并记录下所需记录的动作值。如果还需要测保护的返回值，这时反方向减小或增加变量至保护接点返回，装置“嘀”声消失，记录下所需记录的返回值，并自动计算出返回系数。

半自动方式：该方式下，当选择“递增”或“递减”时，开始试验后各变量将自动按步长递增或递减，增减的时间间隔可以设定。当保护动作时，测试仪自动记录所需记录的量并维持输出但暂停变化，同时弹出一对话框，请求给定下一步的变化方向是“增加”、“减小”还是直接“停止”试验。

全自动方式：该方式下，当选择“递增”或“递减”时，开始试验后各变量将自动按步长递增或递减，增减的时间间隔可以设定。当保护动作时，自动记录所需记录的量。如果已选“仅测接点动作”，装置测得动作值后将自动停止试验；如果选择“测动作值和返回值”，在测得动作值后，装置将自动转换方向反向变化变各量，直到装置接点返回，从而测量出返回值，记录下返回值并计算返回系数。

④ 短路计算和功率显示

短路计算按钮：用于计算短路参数和设置故障类型。点击该按钮可以打开短路计算对话框，输入相关参数以模拟不同的短路情况并进行测试。

同步指示器和功率显示界面：在“交流试验”模块中，可以在试验期间打开同步指示器直观地观察试验的进行。同时可以在试验期间打开功率显示界面对比测试仪实际输出的功率与现场表计测量的功率。

⑤ 其他功能按钮和设置

数据复归按钮：用于将参数恢复到试验前的初始值，能极大地方便于多次重复性试验。

打开试验报告按钮：用于保存和打印试验结果。

矢量图按钮：用于放大和缩小电流电压矢量图的显示。

恢复出厂参数设置按钮：点击该按钮能将界面上的各个试验参数恢复到出厂的默认设置状态。

切换到序分量输出按钮：通过点击此按钮能切换到专门的序分量测试界面。

对称输出按钮：此按钮的作用是使电流电压量按对称输出。

开入量和时间参量设置：包括故障前延时、测试间断时间和重合闸最大延时等参数的设置。

触发故障方式选择：可以选择时间控制、按键触发、开入c触发以及GPS触发四种方式。

零序补偿系数设置：提供了KL、Kr/Kx、Z0/Z1共三种表达方式。

GPS控制试验按钮：可以通过GPS进行控制模拟双电源线路两侧保护的同时同步试验。
