继电保护校验仪触发方式怎么设置？提升试验效率的关键技巧解析

在电力系统继电保护试验中，继电保护校验仪是不可缺少的重要设备。随着智能变电站和数字化保护装置的大量应用，继保试验工作对效率和准确性的要求越来越高。很多试验人员在实际工作中会发现，同样的保护测试项目，不同人员完成速度差异很大，其中一个关键原因就是“触发方式”的设置是否合理。正确配置继电保护校验仪的触发方式，不仅能够减少重复操作，还能明显提升试验效率和测试准确性。

所谓触发方式，简单来说，就是继电保护校验仪在什么条件下开始记录、动作或停止测试。不同触发方式适用于不同试验项目，如果设置不合理，容易出现误判、重复测试甚至动作时间记录不准确的问题。因此，掌握触发逻辑是提高继保试验效率的重要环节。

目前，常见的继电保护校验仪触发方式主要包括手动触发、开入量触发、自动触发以及条件触发等几种形式。其中，手动触发是最基础的方式，通常由试验人员按键启动或停止测试。这种方式适用于简单功能验证或现场调试，但在大批量测试中效率较低，而且容易受到人为操作影响，导致动作时间误差增加。

相比之下，开入量触发是继电保护试验中应用最广泛的方式之一。继保装置动作后，其出口接点会反馈到校验仪开入端口，设备自动记录动作时间和动作状态。这样不仅减少了人工干预，还能提高测试重复性和准确性。尤其是在距离保护、过流保护、差动保护等动作时间测试中，采用开入触发能够明显提升工作效率。

在实际试验过程中，很多经验丰富的运维人员会优先采用“自动触发+自动返回”模式。比如在整组保护动作试验时，校验仪输出故障量后，保护装置动作，开入量自动触发记录结果，随后设备自动恢复初始状态，进入下一轮测试。相比传统人工操作，这种方式能够大幅缩短测试时间，特别适用于变电站批量保护校验工作。

对于复杂保护试验来说，条件触发功能同样非常重要。例如，在同步检查、低周减载或方向保护测试中，需要满足特定电压、电流或相位条件后才开始记录动作。通过合理设置条件触发，可以有效避免误动作记录，提高测试数据有效性。

除了触发方式本身，触发灵敏度和触发延时设置也会影响试验效率。如果灵敏度设置过高，容易受到现场干扰信号影响，造成误触发；如果设置过低，则可能出现动作无法识别的问题。同样，合理设置触发延时，可以避免继电器接点抖动带来的误判。

在智能变电站和数字化继保系统中，越来越多校验仪已经支持 GPS 对时、IEC61850 通讯以及自动测试模板功能。通过与保护装置联动，校验仪可以自动执行测试流程，大幅减少人工操作时间。这种自动化趋势，也对触发方式设置提出了更高要求。

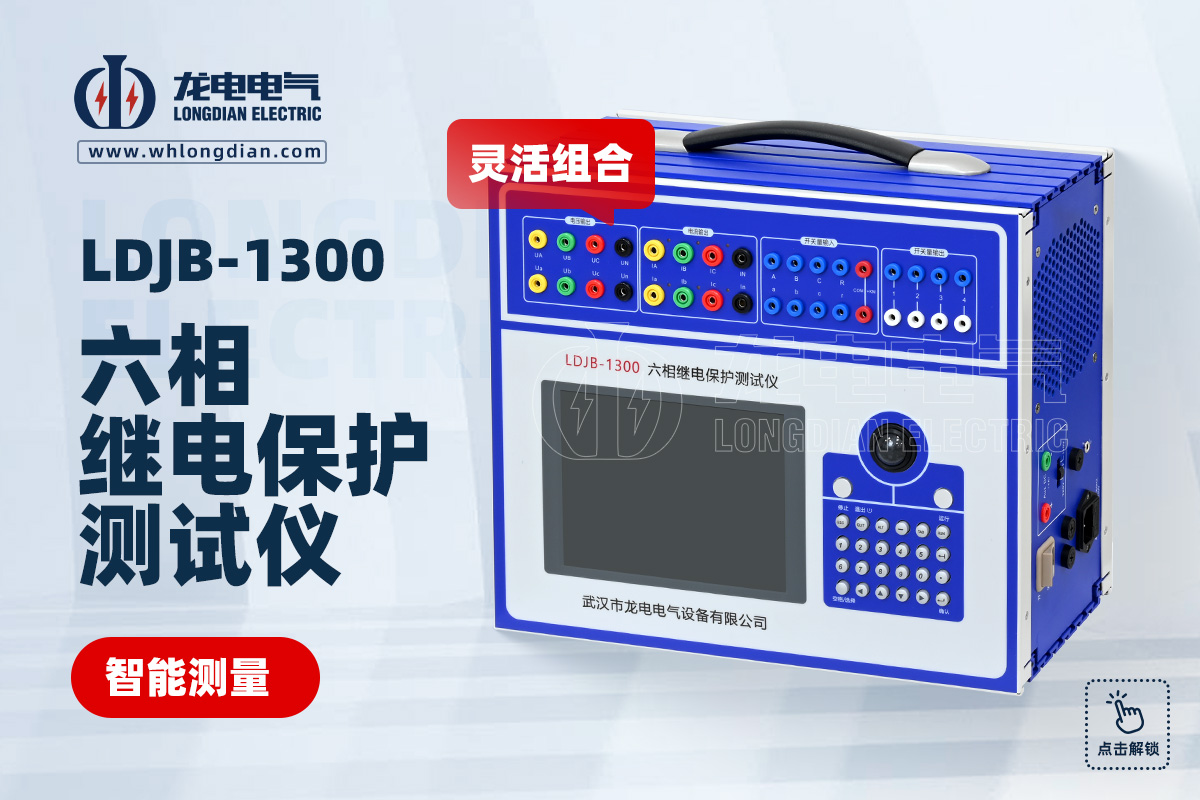

武汉市龙电电气设备有限公司生产的继电保护校验仪，具备多种智能触发模式，支持开入开出逻辑判断、自动动作识别以及多状态联动测试，可广泛应用于变电站、电厂、新能源场站及电力检修单位。设备采用高精度输出与高速采样技术，能够实现动作时间精准测量，提高继保试验效率和可靠性。

在现场应用中，为了进一步提升测试效率，建议试验人员根据不同保护类型提前建立测试模板。例如，线路保护、主变保护、母差保护等项目，可以预设触发条件和动作逻辑，减少重复设置时间。同时，还应注意现场接线规范，避免由于接线错误导致触发异常。

总体来看，继电保护校验仪的触发方式设置不仅影响测试准确性，更直接关系到试验效率。合理采用开入触发、自动触发以及条件触发等功能，能够有效减少人工操作，提高测试一致性和数据可靠性。随着继保测试智能化水平不断提升，熟练掌握触发方式设置，已经成为电力试验人员提高工作效率的重要技能。
