电缆故障点的精确定位可以采用哪些方法？

电缆故障点定位的方法多种多样，每种方法都有其适用范围和优缺点。在实际工作中，应根据具体情况选择合适的定位方法，综合运用多种方法，才能快速准确地找到故障点，保障电网的安全稳定运行。以下是一些电缆故障点精确定位的方法：

① 脉冲反射法

◆ 原理：向故障电缆发射一个脉冲信号，当脉冲信号遇到故障点（如短路点、开路点或低阻点）时，会产生反射波。通过测量发射脉冲与反射脉冲之间的时间差，并结合电缆中的波速，就可以计算出故障点到测试端的距离。电缆中的波速可以根据电缆的绝缘介质等参数预先确定，一般在 160m/μs（油浸纸绝缘电缆）左右。

◆ 操作步骤：

首先，将脉冲反射测试仪的输出端连接到故障电缆的一端。确保电缆另一端是开路（对于检测开路故障）或短路（对于检测短路故障）状态，这样可以使反射波更加明显。

启动测试仪发送脉冲信号，仪器会自动接收并显示反射波。根据反射波的波形和时间差来确定故障点位置。例如，如果时间差为 t 微秒，波速为 v 米 / 微秒，那么故障点距离测试端的距离 L = v×t/2（因为脉冲往返一次）。

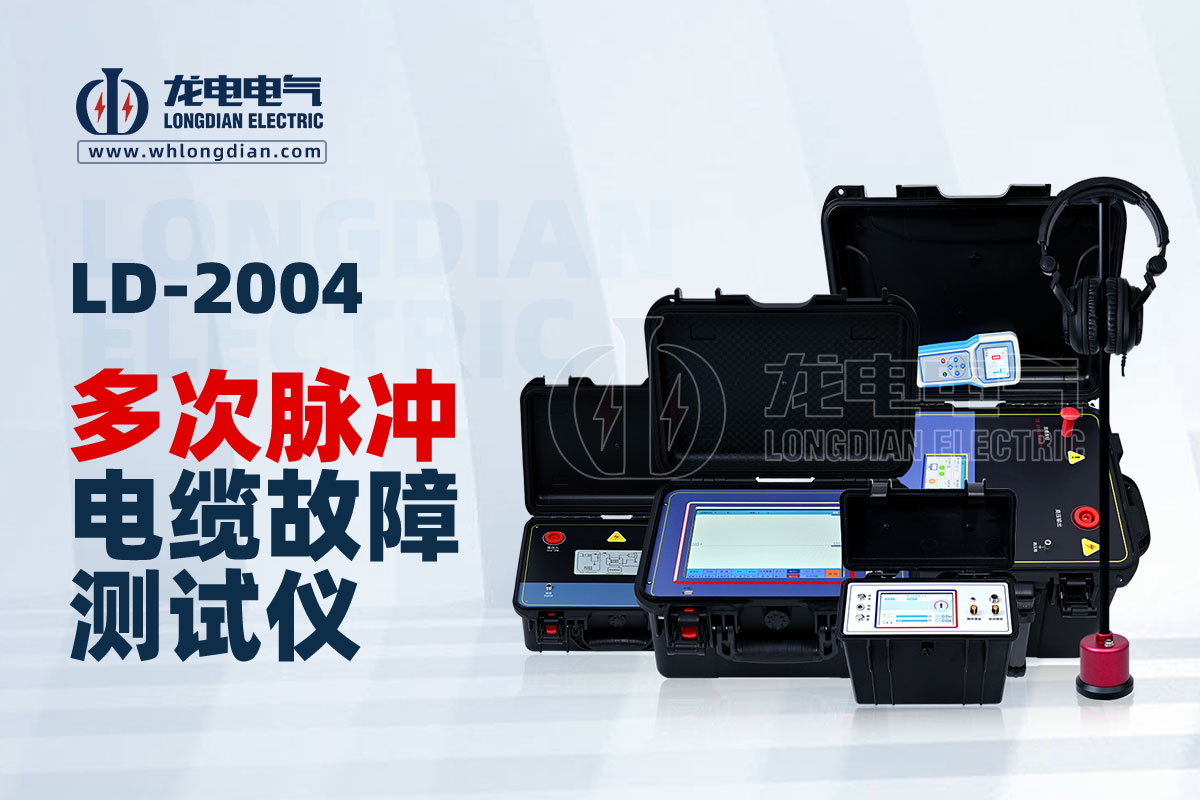

② 多次脉冲法

◆ 原理：它是在脉冲反射法的基础上发展而来的。首先对故障电缆施加一个高压脉冲，使故障点产生电弧，电弧会等效为一个电阻。随后发送一个低压脉冲，这个低压脉冲在经过故障点时会产生反射，通过分析反射脉冲来确定故障点位置。这种方法可以更加准确地识别高阻故障点。

◆ 操作步骤：

将多次脉冲测试仪与电缆连接好，按照仪器的操作说明，先施加高压脉冲，使故障点充分放电产生电弧。

接着发送低压脉冲，观察仪器上的反射波形。和脉冲反射法类似，根据反射波的时间差和波速计算故障点位置。

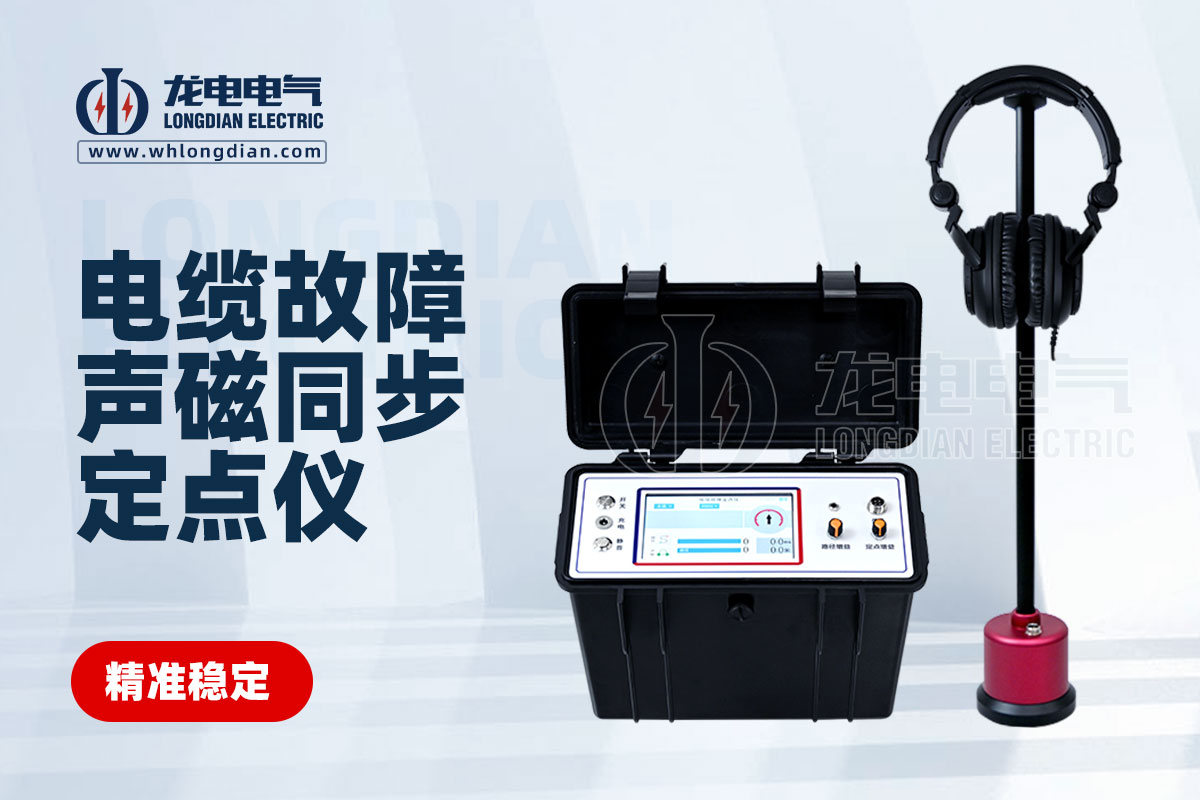

③ 声磁同步法

◆ 原理：向故障电缆施加冲击高压，使故障点产生放电电弧，同时发出声音信号和磁场信号。通过在地面上同步接收声音和磁场信号来定位故障点。由于声音信号传播速度较慢（约 340m/s），磁场信号传播速度接近光速，利用两者到达接收探头的时间差和已知的声音速度，可以精确确定故障点位置。

◆ 操作步骤：

用冲击高压发生器对电缆施加冲击电压，产生放电。

在地面上使用声磁同步定位仪，该仪器有两个探头，一个用于接收磁场信号，一个用于接收声音信号。沿着电缆路径移动定位仪，当两个信号同时被接收到（在仪器的误差允许范围内），根据声音信号的传播时间和速度计算故障点的深度。例如，设声音信号从故障点传播到探头的时间为 t 秒，那么故障点深度 h = 340×t/2（假设声音垂直传播）。
