绝缘耐压试验设备的种类与特点

绝缘耐压试验，从本质上讲，是通过对电气设备施加高于其正常工作电压一定倍数的试验电压，来检验其绝缘材料在该电压下是否会发生击穿或闪络等绝缘失效现象。这一过程能够有效地揭示出绝缘内部可能存在的缺陷、薄弱点或潜在的损坏情况，从而为设备的安全运行提供重要的依据和保障。以下是武汉龙电电气研发生产的绝缘耐压试验设备及其特点介绍：

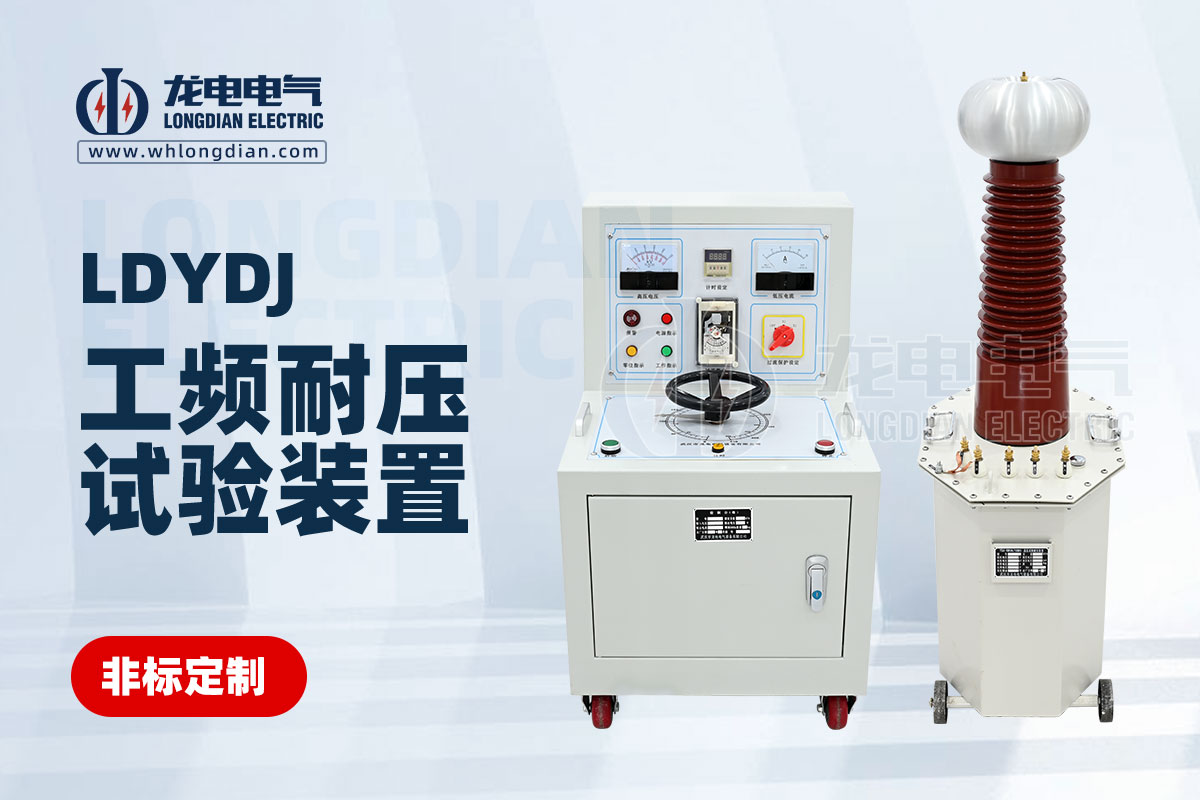

① 试验变压器

试验变压器是绝缘耐压试验中最为常用的设备之一。它的主要功能是将输入的低电压转换为高电压，以满足对电气设备进行耐压测试的电压要求。

特点：

◆ 电压调节范围宽：能够输出从较低电压到较高电压的连续可调电压，适用于多种不同额定电压的电气设备试验。例如，对于额定电压在几千伏到几百千伏不等的电力变压器、开关设备等都可以找到合适的试验变压器进行测试。

◆ 容量可选择：有不同的容量规格，可根据被试设备的容量大小进行匹配。对于大容量的电气设备，如大型发电机，需要选用大容量的试验变压器，以确保在试验过程中能够提供足够的电能，避免因容量不足而影响试验结果或损坏试验设备。

◆ 结构相对简单：主要由铁芯、初级绕组和次级绕组等组成，其原理基于电磁感应定律，通过改变初级绕组与次级绕组的匝数比来实现电压的升高。这种相对简单的结构使得其制造和维护成本在一定程度上较为可控，并且在长期使用过程中稳定性较高。

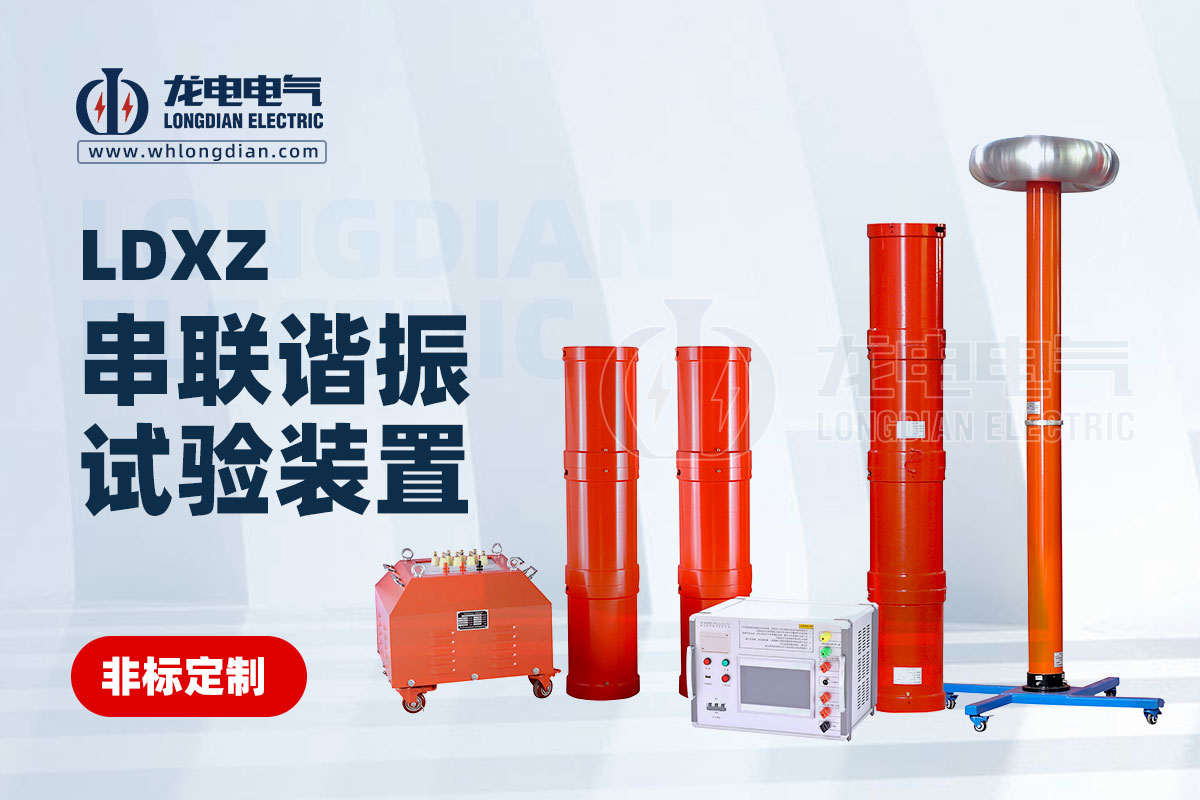

② 串联谐振试验装置

串联谐振试验装置在高压电气设备的绝缘耐压试验中应用广泛，尤其是对于电容性负载较大的设备，如电缆、电容器等。

特点：

◆ 试验等效性好：当试验回路处于谐振状态时，试品上的电压为试验变压器输出电压的 Q 倍（Q 为品质因数），可以用相对较低的试验变压器输出电压得到很高的试品试验电压，能够真实模拟电气设备在实际运行中可能承受的电压应力，使试验结果更具准确性和可靠性。例如，在对长距离高压电缆进行耐压试验时，通过调整谐振回路参数，可在试验变压器输出电压不太高的情况下，使电缆上获得满足试验要求的高电压。

◆ 输出波形失真小：在谐振状态下，试验回路中的电流波形接近正弦波，从而保证了试品所承受的电压波形也接近正弦波，这对于一些对电压波形要求较高的电气设备绝缘测试尤为重要，能够有效避免因波形失真而导致的试验误差或误判。

◆ 试验设备体积小、重量轻：相较于传统的试验变压器，在相同的试验电压和容量要求下，串联谐振试验装置由于其利用了谐振原理，所需的试验变压器容量和体积可以大大减小。这使得在现场试验时，设备的运输、搬运和安装更加方便，尤其适用于一些空间有限或难以进入大型设备的试验场地，如地下变电站、山区输电线路等。

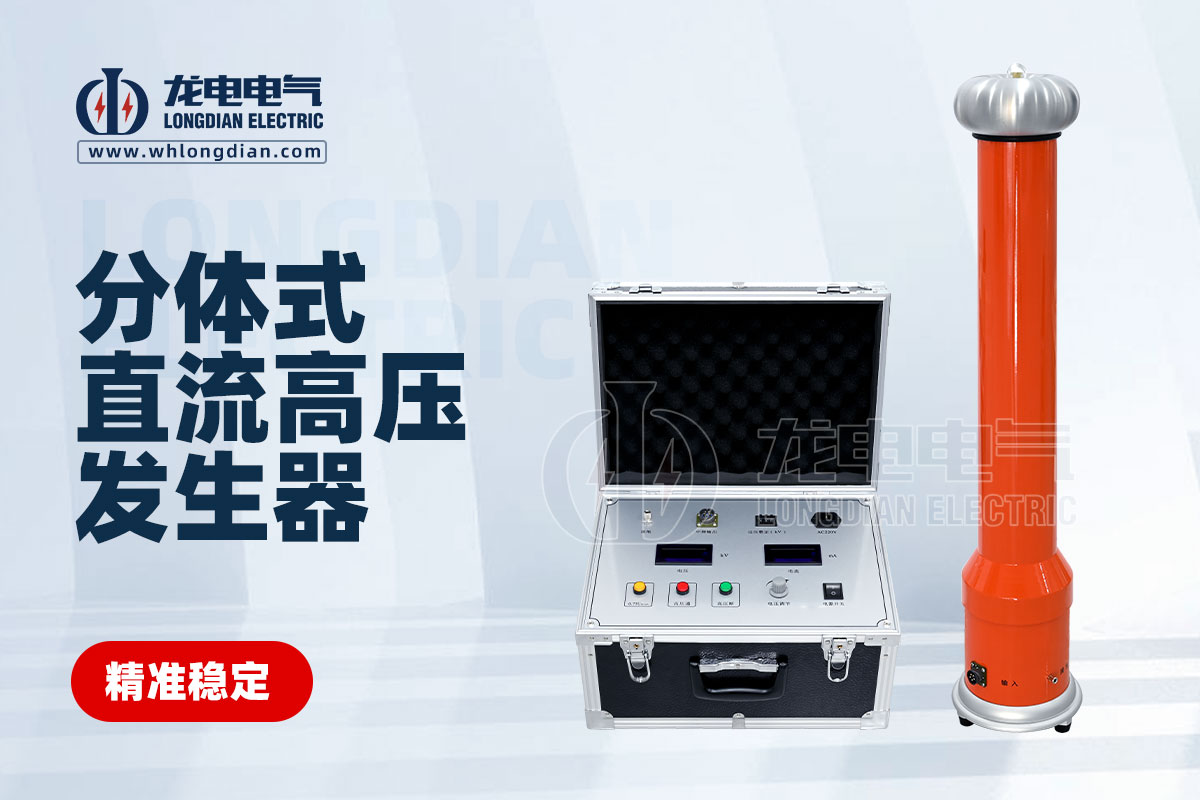

③ 直流高压发生器

直流高压发生器专门用于产生直流高电压，在对一些具有电容特性或需要直流耐压测试的电气设备绝缘检测中发挥着重要作用，如高压直流输电设备、电力电缆的直流耐压试验等。

特点：

◆ 输出直流电压稳定：能够提供高精度、高稳定性的直流电压输出，其电压波动小，可满足对试验电压准确性要求较高的场合。在直流耐压试验过程中，稳定的电压输出有助于准确测量泄漏电流等关键参数，从而更精确地判断电气设备的绝缘性能。例如，对于高压直流输电电缆的绝缘检测，微小的电压波动都可能影响对电缆绝缘状态的评估，直流高压发生器的稳定输出可有效避免此类问题。

◆ 可调节性强：可以方便地调节输出直流电压的大小，以适应不同额定电压等级电气设备的试验需求。并且在调节过程中，电压上升速率、电压保持时间等参数也可根据试验标准和被试设备特性进行灵活设置，使试验过程更加符合规范要求，提高试验的有效性。

◆ 具有过压、过流保护功能：考虑到直流耐压试验中可能出现的意外情况，如试品突然击穿导致电流急剧增大或电压异常升高，直流高压发生器通常配备了完善的过压、过流保护电路。一旦出现异常，保护功能会迅速启动，切断电源输出，保护试验设备和被试设备免受损坏，同时也保障了操作人员的安全。

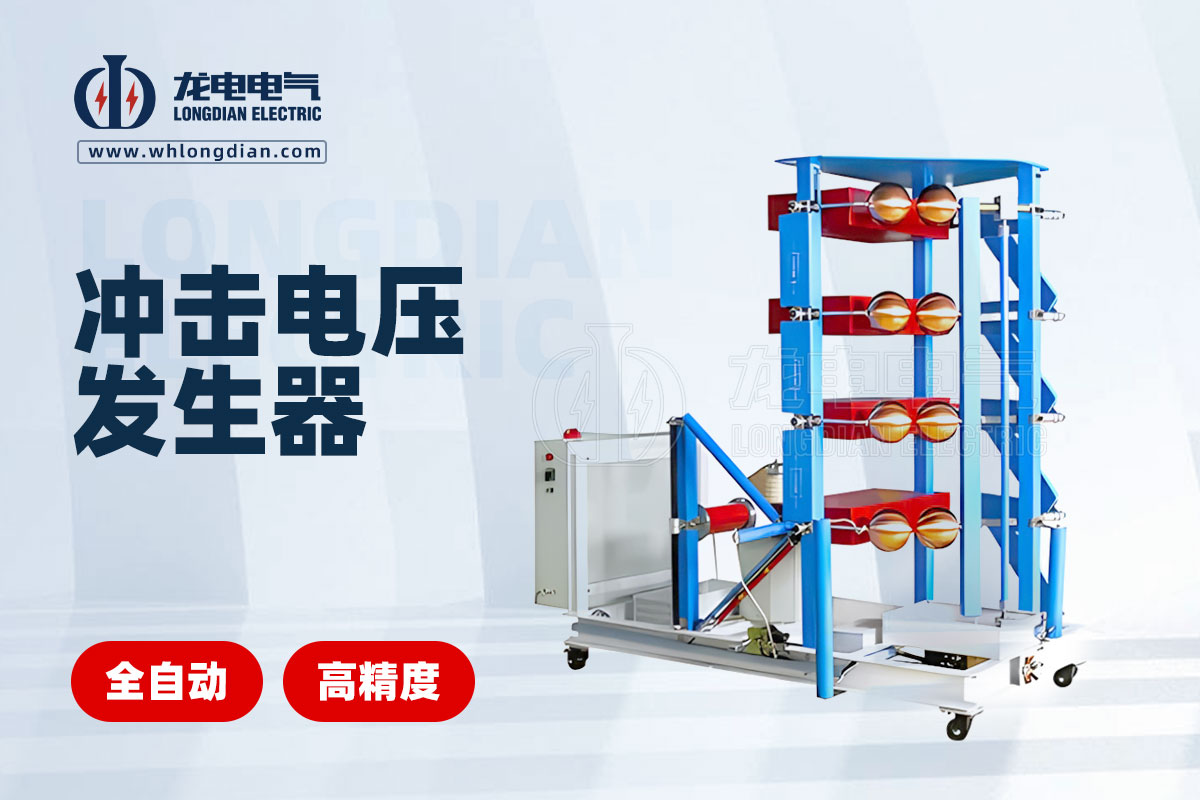

④ 冲击电压发生器

冲击电压发生器主要用于产生雷电冲击电压或操作冲击电压，以检验电气设备在遭受瞬间过电压冲击时的绝缘耐受能力，常用于高压变电站、输电线路等电力设施中的电气设备试验。

特点：

◆ 产生标准冲击波形：能够严格按照相关标准（如 IEC、GB 等标准）产生规定波形的冲击电压，如标准雷电冲击全波（波前时间 1.2μs，半峰值时间 50μs）和操作冲击电压波形（波前时间和半峰值时间有相应标准规定）。这些标准波形能够准确模拟电气设备在实际运行中可能遇到的雷电冲击和操作冲击过电压情况，使试验结果具有可比性和权威性，为评估电气设备的绝缘水平提供了可靠依据。

◆ 能量存储与快速释放：冲击电压发生器内部通常采用多个电容并联充电、串联放电的方式来实现高电压的产生。通过对电容的充电存储大量电能，然后在极短的时间内（微秒级）将这些电能快速释放，形成瞬间的高幅值冲击电压。这种能量存储与快速释放的特性能够满足冲击耐压试验对高能量、短脉冲电压的要求，有效检验电气设备绝缘在瞬间强电场作用下的性能。

◆ 多级结构与灵活调节：一般采用多级结构设计，通过调整级数、电容值、充电电压等参数，可以方便地改变输出冲击电压的幅值和波形参数，以适应不同类型、不同电压等级电气设备的冲击耐压试验需求。例如，对于不同电压等级的变电站中的断路器、互感器等设备，可以根据其绝缘水平和试验标准要求，灵活调整冲击电压发生器的参数，进行有针对性的试验。
