全面解读继电保护测试仪开出量的特性与用途

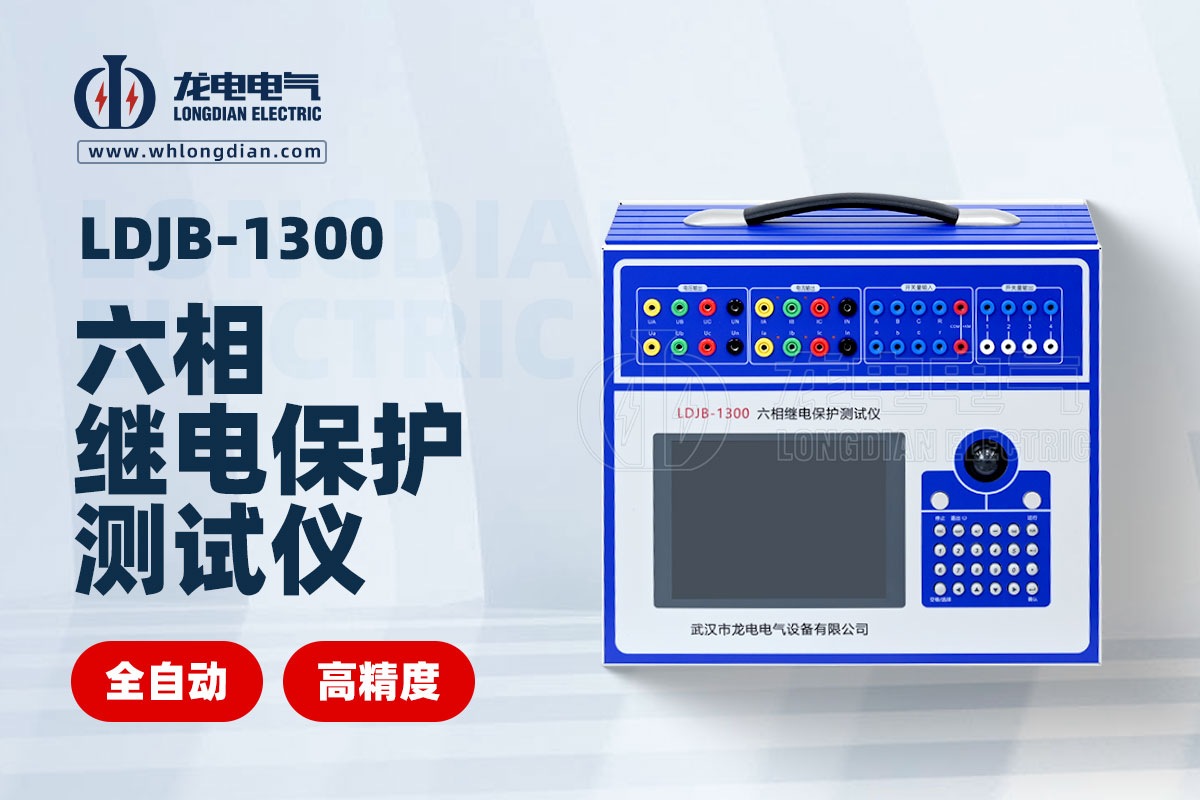

继电保护测试仪的开出量是指测试仪向外输出的控制信号或开关量信号，用于模拟保护装置的动作行为，以检验被测试设备（如继电保护装置、自动装置等）在不同工况下的响应情况，其主要特点和作用包括：

① 信号类型与功能

◆ 开关量输出：开出量通常以开关量的形式呈现，即具有 “开”（接通）和 “关”（断开）两种状态，用于模拟继电保护装置的跳闸、合闸、信号告警等动作接点的输出。例如，在测试线路保护时，测试仪可以输出跳闸信号到被测试的保护装置，以模拟线路发生故障时保护装置应做出的跳闸动作，从而检验保护装置的动作准确性和可靠性。

◆ 控制与触发：开出量可用于控制外部设备或模拟特定的运行状态。在测试自动重合闸功能时，测试仪的开出量可以模拟重合闸装置的合闸信号，控制断路器的合闸操作，以此检验重合闸功能是否正常，以及在不同故障情况下的动作逻辑是否符合设计要求。

② 与测试项目的关联

◆ 保护动作测试：在进行各种继电保护功能测试时，开出量是关键的测试手段之一。比如在进行过流保护测试时，当测试仪输出的电流达到过流保护的动作定值，测试仪的开出量会输出一个跳闸信号，模拟保护装置的跳闸动作，观察被测试保护装置是否正确接收并响应该信号，从而判断过流保护的动作性能。

◆ 逻辑功能验证：对于具有复杂逻辑功能的保护装置或自动装置，开出量可用于模拟各种输入条件的组合，以验证装置内部逻辑的正确性。在测试母线差动保护时，测试仪通过开出量向保护装置输入模拟的各支路电流信号，观察保护装置在不同电流大小和相位关系下的动作行为，检验其差动保护逻辑是否准确可靠，以及在区外故障和区内故障时的动作选择性是否满足要求。

③ 具体应用示例

◆ 模拟故障信号：在测试距离保护时，测试仪可以根据设定的故障类型（如单相接地、两相短路等）和故障距离，计算出相应的电压和电流输出值，并在达到故障条件时通过开出量输出一个故障信号，触发被测试保护装置进行动作判断。保护装置根据接收到的电压、电流信号以及测试仪发出的故障信号，判断是否应该动作跳闸，并给出相应的动作时间和动作逻辑。通过这种方式，可以全面测试距离保护在不同故障情况下的动作特性，包括动作准确性、动作时间精度以及对不同故障类型的判别能力等。

◆ 测试重合闸功能：在进行重合闸功能测试时，测试仪首先输出故障电流使保护装置跳闸，然后在一定延时后通过开出量输出合闸信号，模拟重合闸动作。观察保护装置在收到合闸信号后的响应情况，如是否能够正确合闸，合闸时间是否符合要求，以及在重合后再次发生故障时的保护动作行为等。这有助于确保重合闸装置在实际电力系统运行中能够可靠地实现故障后的快速恢复供电，提高电力系统的供电可靠性。

④ 开出量的设置与调整

◆ 参数设置：在使用继电保护测试仪时，用户可以根据具体的测试需求设置开出量的参数，如开出量的类型（跳闸、合闸、信号等）、输出的时间延迟、脉冲宽度等。这些参数的设置可以精确模拟不同的实际运行工况和故障场景，使测试更加贴近实际情况，从而更准确地评估被测试设备的性能。例如，在测试具有延时特性的保护功能时，可以通过设置开出量的延迟时间来模拟保护装置的实际动作延时，检验其在规定时间内是否能够正确动作。

◆ 状态控制：测试仪可以灵活控制开出量的输出状态，即在测试过程中的不同阶段根据需要使开出量处于 “开” 或 “关” 的状态。在进行整组传动试验时，测试仪可以按照预先设定的测试流程，在不同的时间点输出不同的开出量信号，模拟电力系统中各种故障的发生、发展和恢复过程，全面检验继电保护装置和相关二次回路在整个过程中的动作协调性和正确性。例如，在模拟瞬时性故障时，测试仪在故障发生瞬间输出跳闸信号，经过一段时间后输出重合闸信号，然后继续观察保护装置和断路器的后续动作情况，确保整个保护系统的动作逻辑符合设计要求。
