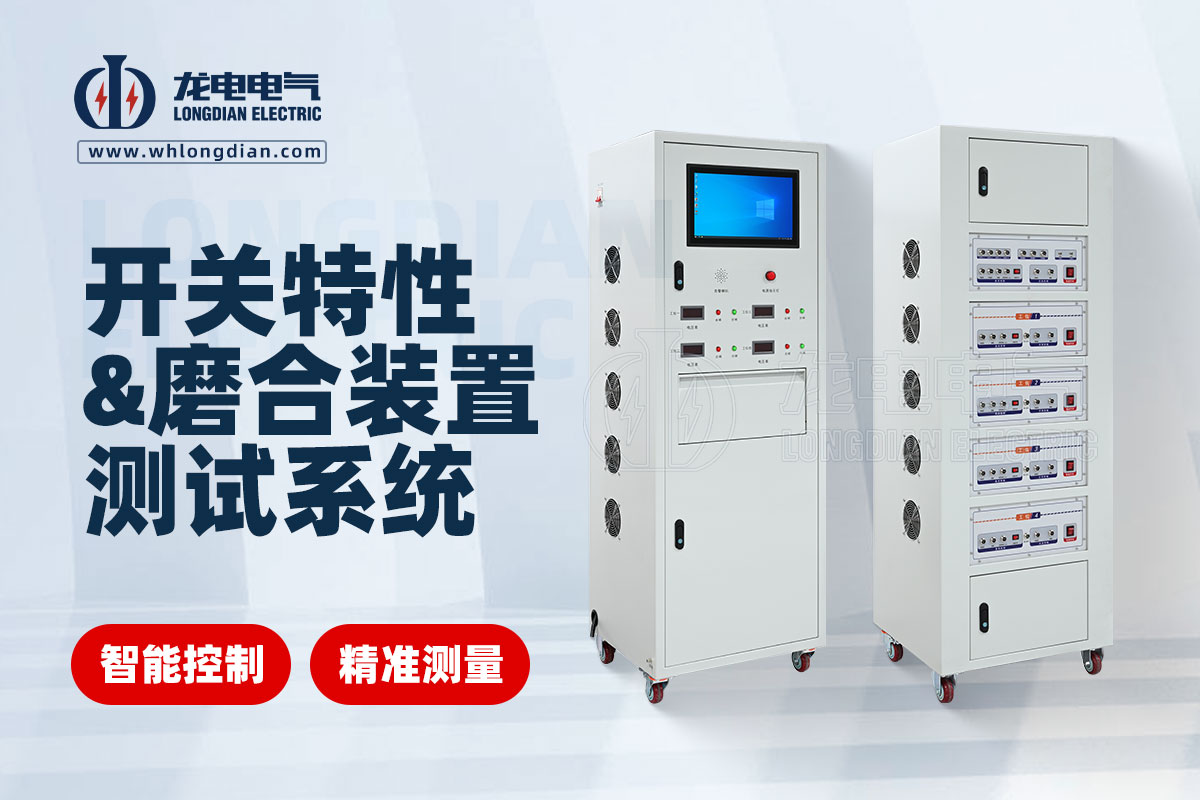

GKC-HAJ-MH交直流开关特性及磨合装置测试系统：高压断路器测试的智能化解决方案

在电力系统与工业设备中，高压断路器的性能直接关系到电网的稳定性和安全性。为满足行业对断路器测试的高效性与精准性需求，GKC-HAJ-MH交直流开关特性及磨合装置测试系统应运而生。

产品核心优势：精准测试，智能高效

多场景适配，广泛兼容

◆ 支持SF6开关、真空开关、油开关等多种高压断路器类型，覆盖国内外主流品牌设备。

◆ 内置交直流可调电源（AC/DC 6~270V），满足24V/15A线圈的测试需求，适配不同电压等级的断路器。

高精度测量，数据全面

◆ 时间测量：12路断口信号同步采集，分辨率达0.01ms，精准捕捉分合闸时间、弹跳时间及不同期性。

◆ 速度与行程：配备直线、旋转、万能传感器，支持刚分/合速度、最大速度及行程段平均速度的实时分析，误差低至±0.1m/s。

◆ 电流与电阻：线圈电流测量范围达30A，电阻测量覆盖0~2000Ω，准确率±5%，确保设备健康状态评估。

智能磨合装置，安全可靠

◆ 多模式磨合：支持单分、单合、合分、分合分等预设模式，可设置1~10000次磨合次数，适配普通断路器与接触器。

◆ 电压精准控制：分合闸电压独立调节（如85%合闸电压、65%分闸电压），避免线圈过热损坏。

◆ 故障保护机制：实时监测断口状态，遇拒合/拒分即时报警并停机，内置保险与电源保护功能，杜绝短路风险。

人性化操作，高效便捷

◆ 15寸工业级触控屏搭载Windows系统，界面直观，支持中英文切换。

◆ 数据与波形同屏显示，一键生成Word报告，简化数据分析流程。

◆ 断点记忆功能：意外中断后可选择续接或重置，提升测试效率。

技术参数概览

电源输入：AC220V ±10%，50Hz

控制电源输出：AC/DC 6~270V，短时电流20A

环境适应性：-20℃~+50℃，湿度≤90%

传感器类型：直线（0~50mm）、旋转（345°）、加速度传感器

磨合工位：6套独立电源（可扩展至8工位），支持多设备并行测试

应用场景与用户群体

电力设备制造商：用于断路器出厂前的机械特性验证与磨合测试，确保产品达标。

国家电网与第三方检测机构：执行设备验收、定期维护及故障诊断，保障电网运行安全。

工业用户：针对厂内高压开关设备进行性能优化与寿命评估，减少意外停机风险。

GKC-HAJ-MH交直流开关特性及磨合装置测试系统凭借其高精度、智能化设计与广泛兼容性，已成为断路器测试领域的标杆设备。无论是生产质检、运维检修还是科研开发，它都能提供可靠的数据支持与安全保障，助力企业提升效率、降低运维成本。
