如何做高压开关的机械特性试验?

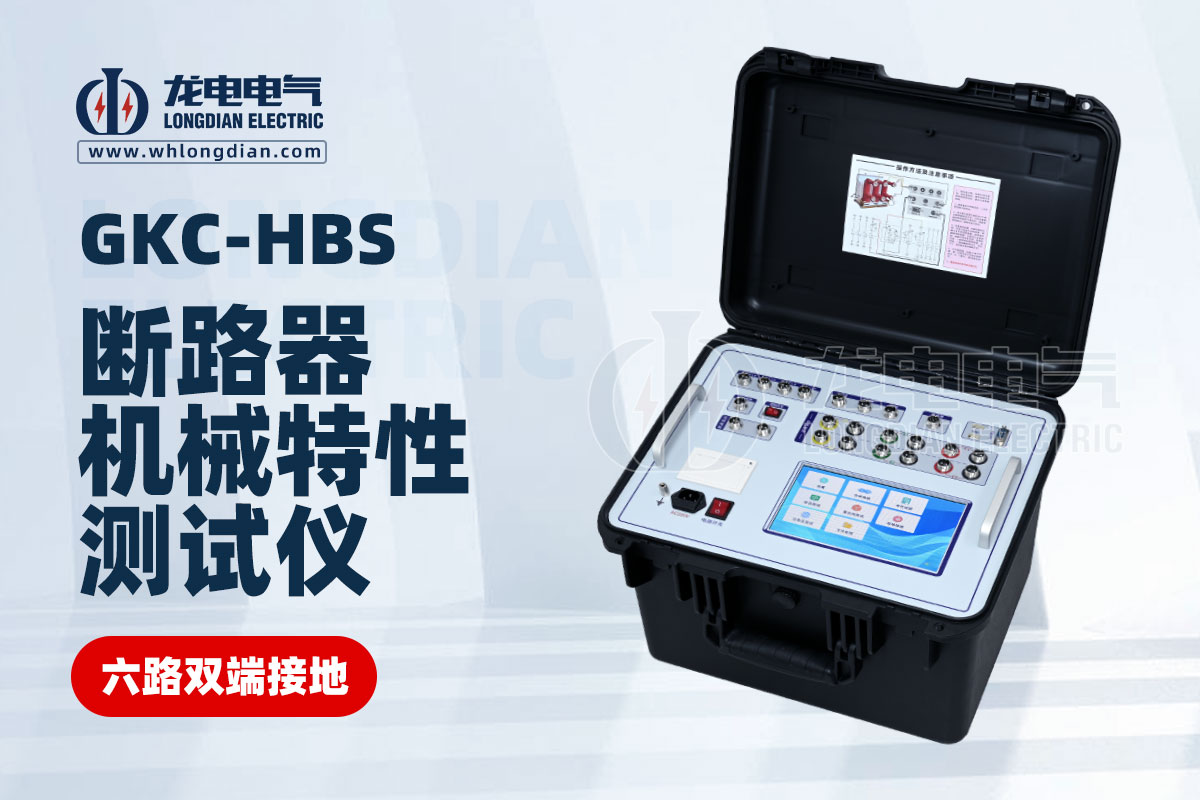

高压开关机械特性试验旨在准确测量各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数，为判断断路器的运行状态和维护提供科学依据。

试验准备

1. 安全注意事项

• 试验前必须确保仪器可靠接地，保障人员和设备安全。

• 检查电源是否为交流220V，避免因电源错误损坏仪器。

• 试验过程中注意内部220V直流电流输出，防止触电。

• 使用内部直流电源控制开关分合闸时，仔细检查控制接线，严禁短路。

• 确保各断口线连接良好，避免开关振动影响测试数据。

• 严禁打开仪器机壳，防止触电。

2. 仪器连接

• 内触发：将合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入仪器面板的“内触发”端口，并注意切断高压开关装置自有的操作电源。

• 外触发：将控制线接入仪器面板的“外触发”端口，仪器参数设置为外触发模式，用外触发线连接合闸或分闸线圈两端。

• 手动触发：在参数设置菜单中延长采集信号时间，手动进行分合闸操作。

• 断口接线：根据断路器类型（三断口、六断口或十二断口）连接断口测试输入接口的A1(黄线)、B1(绿线)、C1(红线)和GND(黑线)。

• 合分闸控制接线：

• 速度传感器安装：根据断路器运动机构选择合适的传感器（直线传感器、旋转传感器、万能传感器、激光传感器）和安装方式，确保安装牢固、位置准确。

• 其他连接：如有需要，连接合闸电阻、石墨断口、双端接地等测试线。

试验步骤

1. 仪器设置

• 开机进入仪器操作主界面，点击“设置”菜单。

• 设置开关类型、传感器类型、传感器位置、采集周期、触发方式、操作电压、传感器长度、采集时间、行程等参数。

• 根据需要设置重合闸参数、操作人员信息、其他选项和速度定义。

• 如有特殊需求，可创建新开关。

2. 综合测试

• 进入“综合测试”界面，进行合闸、分闸、储能等操作。

• 先进行储能操作，设置储能电压和输出时长。

• 进行合闸或分闸测试，观察并记录测试数据和图形。

• 可进行数据保存、图形放大、缩小、打印等操作。

3. 其他测试

• 根据需要，可进行重合闸测试、石墨断路器测试、老化试验、低电压测试等。

• 在“文件管理”界面可进行数据导出、查看、打印等操作。

试验结果分析

试验完成后，需对测试数据进行详细分析，包括：

• 时间参数：分闸时间、合闸时间、重合闸时间、三相不同期、同相不同期、弹跳时间等。

• 速度参数：刚分（合）速度、分（合）闸最大速度、分（合）闸平均速度等。

• 行程参数：动触头行程、接触行程、超行程、过冲行程或反弹行程等。

• 合闸电阻参数：合闸电阻投入时间和电阻值。

• 线圈电流参数：线圈电流范围和电阻。

通过对这些参数的分析，可以全面评估高压开关的机械性能，及时发现潜在问题，保障电力系统的安全稳定运行。

五、 常见问题及处理

• 断路器不动作：检查接线、线圈负载、仪器直流输出、开关机构闭锁等。

• 显示断口未动作：检查断口连接。

• 打印机故障：检查打印纸安装、打印机加热头。

• 无速度数据显示：检查传感器选择、安装位置、传感器本身。

• 仪器接地问题：先接地线，再接断口线。

• 仪器端口异常：检查断口状态。

• 石墨断路器测试注意事项：注意接地、避免长时间合闸。

正确进行高压开关的机械特性试验，对于保障电力系统的安全稳定运行至关重要。武汉龙电电气专注电力试验设备20年，为您详细介绍了试验的准备、步骤、结果分析和常见问题处理方法。
