断路器机械特性测试：全面评估与时间测量

断路器机械特性测试仪的时间测量是评估高压开关动态性能的关键环节。它通过精确测量开关合闸和分闸过程中的各项时间参数，来判断开关的动作速度、同期性、弹跳特性等是否符合标准和运行要求。

时间测量的主要内容包括：

• 合闸时间： 从发出合闸指令到动静触头接触所需的时间。

• 分闸时间： 从发出分闸指令到动静触头分离所需的时间。

• 同期性： 多相开关各相触头动作时间的最大差异。

• 弹跳时间及次数： 触头在合闸或分闸过程中发生的短暂分离和再次接触的时间和次数。

• 无电流时间： 分闸过程中触头分离到电弧熄灭的时间（适用于部分类型断路器）。

• 合/分闸速度： 触头在特定行程段内的运动速度，通常通过测量时间和行程计算得出。

时间测量的原理：

断路器机械特性测试仪通常采用高精度的时间计数器，通过采集开关动作过程中的各种信号变化来确定时间点。这些信号可能来自：

• 触头状态信号： 通过连接到开关辅助触点的传感器获取触头闭合和断开的信号。

• 线圈电流信号： 监测合闸和分闸线圈的电流变化，以确定操作机构的启动和停止时间。

• 位移传感器信号： 结合位移传感器测量触头的运动轨迹，可以更精确地计算特定行程段的速度和时间。

测试仪内部的微处理器会对这些信号进行处理和分析，从而精确计算出各项时间参数。

时间测量的意义：

精确的时间测量对于评估高压开关的性能至关重要，它可以帮助我们：

• 判断开关的动作速度是否满足电网快速保护的要求。

• 评估多相开关各相动作的协调性，避免因不同期引起的电气冲击。

• 分析触头弹跳对开关寿命和运行稳定性的影响。

• 诊断操作机构和传动机构是否存在机械故障。

• 为开关的维护和检修提供重要的数据依据。

时间测量的精度和范围：

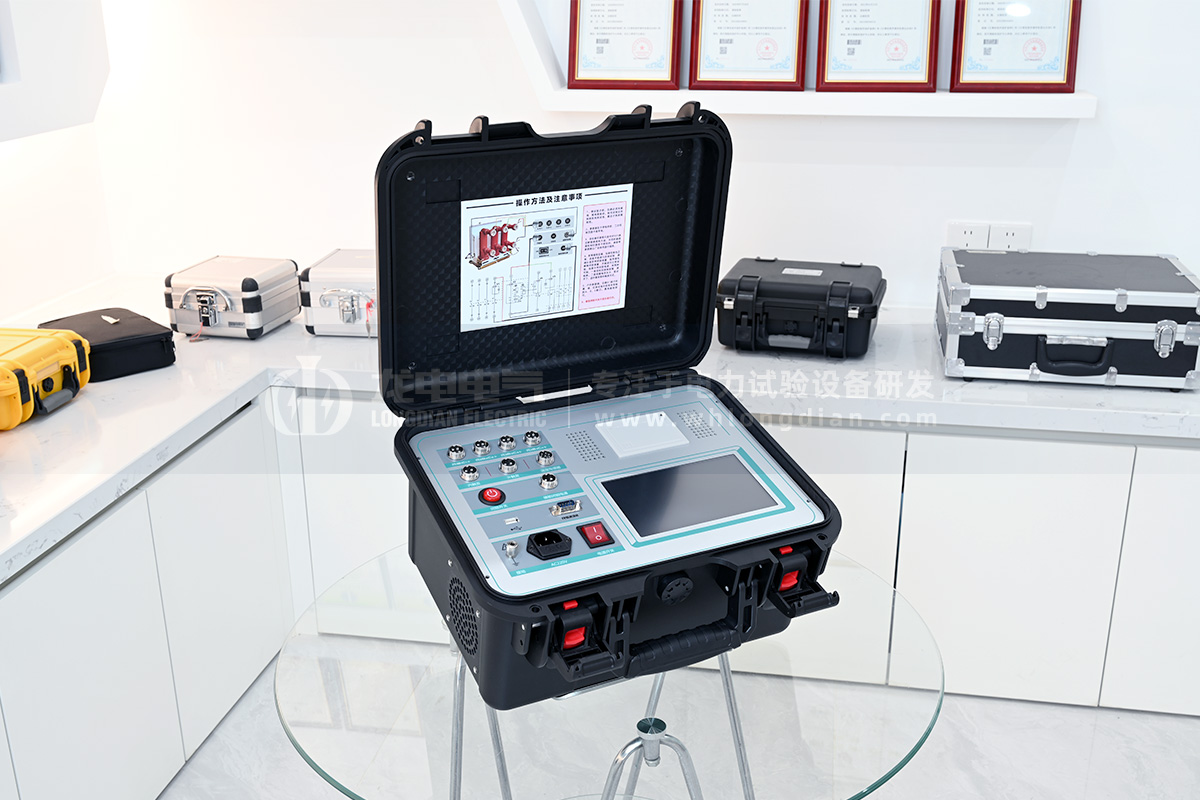

时间测量的范围则根据不同的测试需求和开关类型而有所不同，通常可以覆盖从几毫秒到几秒甚至更长的时间段。武汉龙电电气研发生的断路器机械特性测试仪的时间测量范围为0.1ms～200000ms，精度达到0.1ms。
