高压开关重合闸测试标准化操作流程与关键参数验证指南

测试意义：通过重合闸测试验证断路器在故障恢复后的快速响应能力及机械稳定性，保障电网运行可靠性。

高压开关重合闸测试步骤：

• 准备工作

• 断开高压开关电源，确保设备处于安全状态，并挂设警示标志。

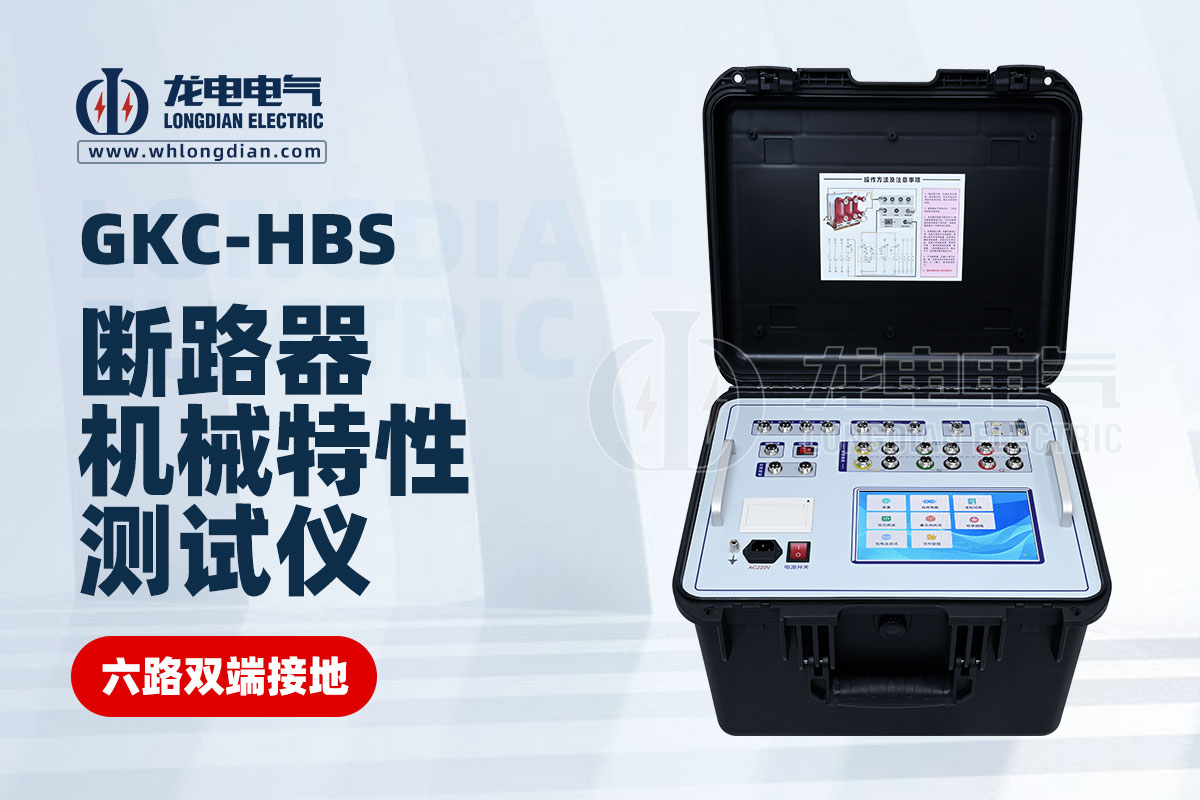

• 连接断路器机械特性测试仪，安装分合闸线圈传感器、行程传感器及时间同步信号线。

• 参数设置

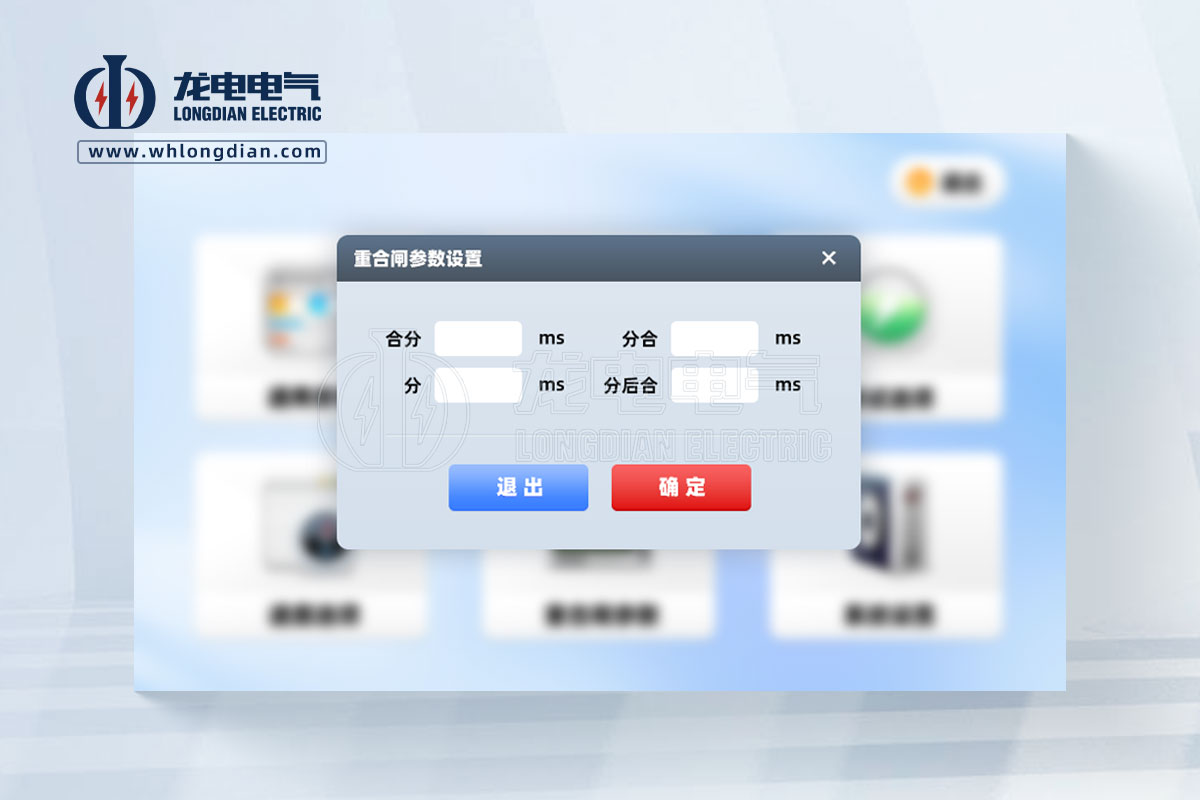

• 在测试仪中设置重合闸模式（如单分-单合、分-合-分等）及时间间隔（如0.3s、0.5s等）。

• 输入额定操作电压，选择需测量的参数（分合闸时间、同期性、行程曲线等）。

• 执行测试

• 启动测试仪，触发高压开关执行分闸操作，随后自动触发重合闸指令，记录断路器动作过程。

• 测试仪实时采集分闸时间、合闸时间、重合闸间隔时间及动作行程曲线。

• 数据分析

• 检查分合闸时间是否符合标准（如IEC或国标要求）。

• 验证重合闸间隔时间是否与设定值一致，分析动作同步性（三相时间差≤2ms为合格）。

• 观察行程曲线是否平滑无卡顿，判断机械部件是否存在异常。

• 注意事项

• 测试前确保储能机构压力正常，避免因能量不足导致动作异常。

• 测试后恢复设备至初始状态，清理测试线缆，保存数据并生成报告。
