LD-2520接地电阻测试仪的操作方法

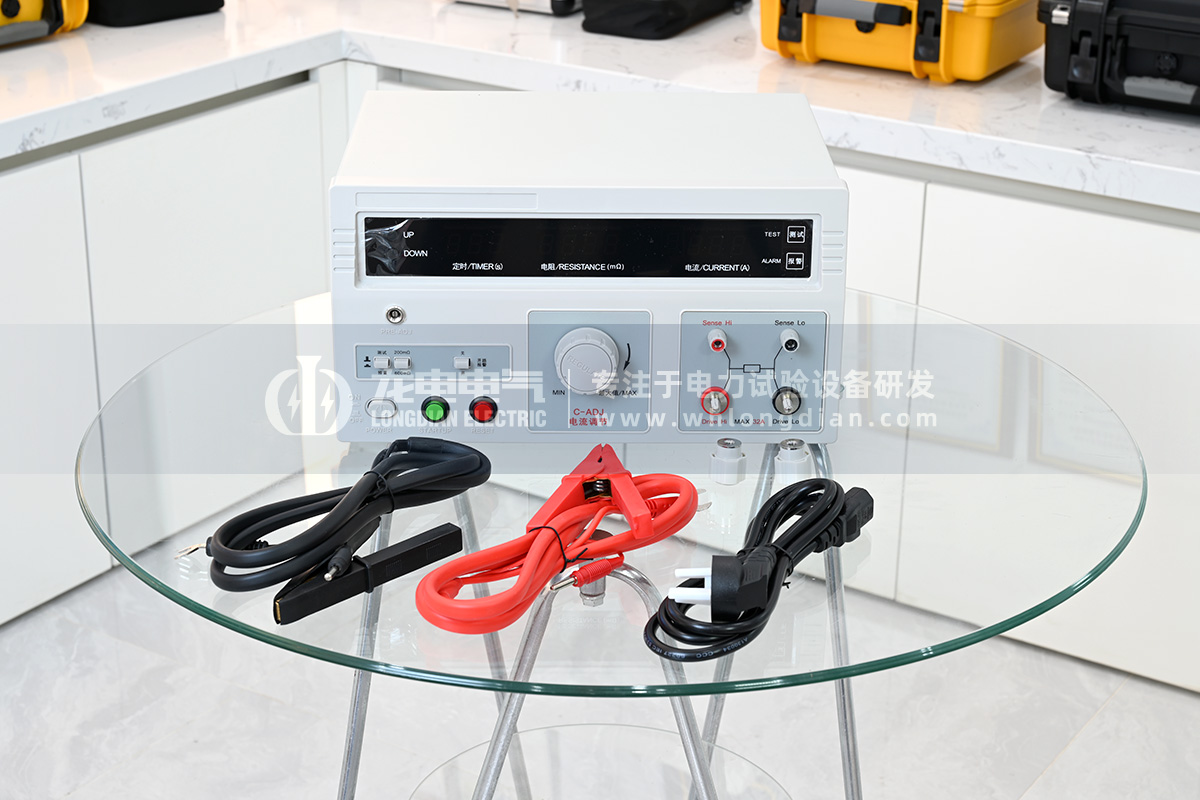

武汉龙电电气生产的LD-2520接地电阻测试仪是一款用于测量电气设备接地电阻的精密仪器，它采用四端测量法来确保结果准确。

操作前，请务必注意安全：

• 仪器会输出高压，确保仪器外壳可靠接地。

• 操作人员必须具备电气知识，并佩戴绝缘手套和绝缘垫。

• 确保电源电压符合要求，并在连接测试线前断开电源或处于待机状态。

简要操作步骤：

1. 准备与设置：

• 确认“测试/预置”、“200mΩ/600mΩ”、“开路报警”按钮弹出，“电流调节”旋钮归零。

• 开机，按下“预置”键，选择量程，并设置好报警电阻值。

• 通过“UP/DOWN”键设置测试时间（设为“000”则为连续测试）。

2. 连接测试线：

• 仪器有四根线（两粗两细），分别接插到仪器的“Drive Hi/Lo”（电流输出）和“Sense Hi/Lo”（电压采样）端子。

• 将测试线的夹子连接到被测设备的接地端和外壳金属部分。

3. 开始测试：

• 按下“START”键。

• 顺时针调节“电流调节”旋钮，使电流达到所需值。

• 仪器会自动显示电阻值。

• 测试结束后，按下“RESET”键，并将“电流调节”旋钮调回零位。

4. 异常情况： 仪器会通过声光报警提示测试不合格、开路、过电流或非正常操作等情况，及时按下“RESET”键处理。

掌握这些基本步骤，您就可以安全有效地使用LD-2520接地电阻测试仪进行测量了。
