变压器的核心秘密：匝数比

在电力世界中，变压器扮演着至关重要的角色，它们能改变交流电压的大小，使电能得以高效传输和利用。而变压器之所以能做到这一点，其核心秘密就在于它的匝数比。

什么是匝数比？

简单来说，匝数比（Turns Ratio）是指变压器一次侧绕组的匝数（线圈的圈数）与二次侧绕组的匝数之比。我们通常用 N1 表示一次侧匝数，用 N2 表示二次侧匝数，那么匝数比就可以表示为 N1:N2 或 N1/N2。

这个比值直接决定了变压器一次侧电压与二次侧电压之间的关系。根据变压器原理，在理想情况下（不考虑损耗）：

U2/U1=N2/N1

其中：

• U1 是一次侧电压

• U2 是二次侧电压

这意味着，如果一次侧的匝数是二次侧的两倍，那么一次侧的电压也会是二次侧的两倍。

匝数比的重要性

匝数比是设计和使用变压器时最重要的参数之一。它决定了变压器是升压变压器还是降压变压器：

• 升压变压器： 如果 N2>N1（即二次侧匝数多于一次侧），那么 U2>U1，变压器会升高电压。这通常用于发电厂，将发电机产生的较低电压升高，以便远距离传输，减少能量损耗。

• 降压变压器： 如果 N1>N2（即一次侧匝数多于二次侧），那么 U1>U2，变压器会降低电压。这在我们日常生活中随处可见，例如将高压电网的电压降低到适合家庭使用的220V或110V。

此外，匝数比也与变压器一次侧和二次侧的电流关系密切：

I1/I2=N2/N1

其中：

• I1 是一次侧电流

• I2 是二次侧电流

这说明，对于降压变压器（N1>N2），二次侧的电流会大于一次侧，反之亦然。这符合能量守恒定律：虽然电压改变了，但输入和输出的功率在理想情况下是相等的（P1=P2，即 U1×I1=U2×I2）。

匝数比的实际应用与检测

在变压器的制造、安装和维护过程中，匝数比的准确性至关重要。不正确的匝数比可能导致电压输出错误、设备损坏甚至安全隐患。因此，专业的变压器变比测试仪会用来精确测量匝数比，确保变压器性能符合设计要求。

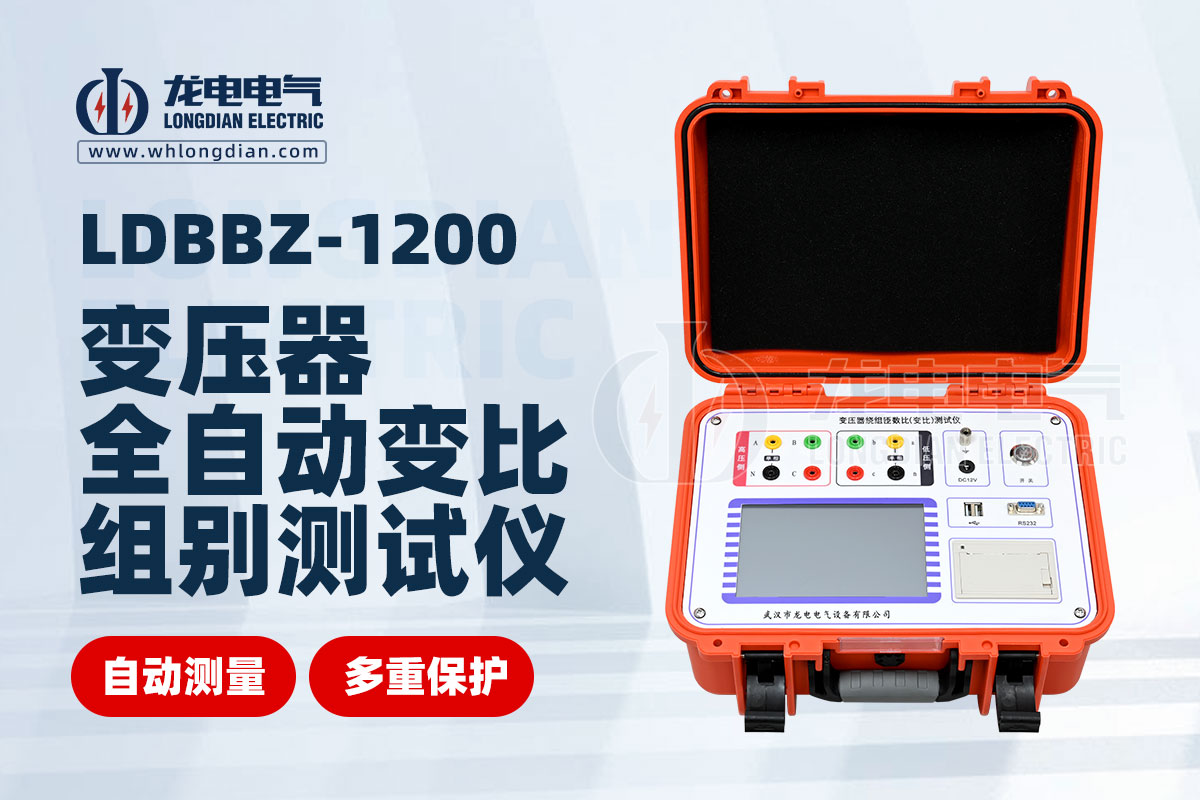

武汉龙电电气生产的变压器变比测试仪，就是专门为电力行业用户设计的高精度设备。它能快速、准确地测量变压器的匝数比、激磁电流和相位角，帮助工程师诊断变压器绕组是否存在短路、开路或连接错误等问题。通过使用这类专业测试仪器，可以有效保障变压器的运行效率和电力系统的稳定与安全。
