电流互感器励磁特性(伏安特性)试验详解与设备选型

电流互感器（CT）是电力系统中至关重要的测量和保护元件，其精度直接关系到电能计量、继电保护动作的可靠性。而励磁特性试验（也称为伏安特性试验或励磁曲线试验）是评估CT核心性能、验证其能否在特定工况下准确传变电流的关键测试。

什么是励磁特性试验？

励磁特性试验是通过测量电流互感器二次绕组开路时，其一次侧（或模拟一次侧）施加的电压与流入二次绕组的励磁电流之间的关系，来绘制出励磁特性曲线（V-I曲线） 的试验过程。

简单来说，就是在CT二次侧开路（不接负载）的情况下，向其二次绕组施加一个从零逐渐升高的交流电压，同时测量这个电压和此时流入二次绕组的电流（即励磁电流），从而描绘出电压与励磁电流的关系曲线。

试验的核心目的

◆ 评估铁芯饱和特性： 励磁曲线直观展示了CT铁芯的磁化过程。曲线的拐点（或称膝点）电压是判断铁芯开始进入饱和状态的关键指标。了解饱和特性对保护CT尤为重要。

◆ 计算10%误差曲线： 这是励磁特性最重要的应用之一。通过励磁曲线数据，结合CT的额定参数，可以计算出在保证二次电流误差不超过10%的前提下，CT一次电流与二次负载（阻抗）之间的关系曲线。10%误差曲线是选择和校验保护用CT是否满足继电保护装置要求的根本依据。

◆ 验证设计参数： 检查实测的励磁特性是否与设计值或出厂值相符。

◆ 诊断潜在故障： 对比历史数据或同类型产品数据，异常的励磁曲线可能预示着CT内部存在匝间短路、铁芯绝缘不良、铁芯片间短路或老化等缺陷。

◆ 确保计量精度： 对于计量用CT，励磁电流是影响其比差和角差的主要因素之一，励磁特性有助于评估其在低负载下的误差特性。

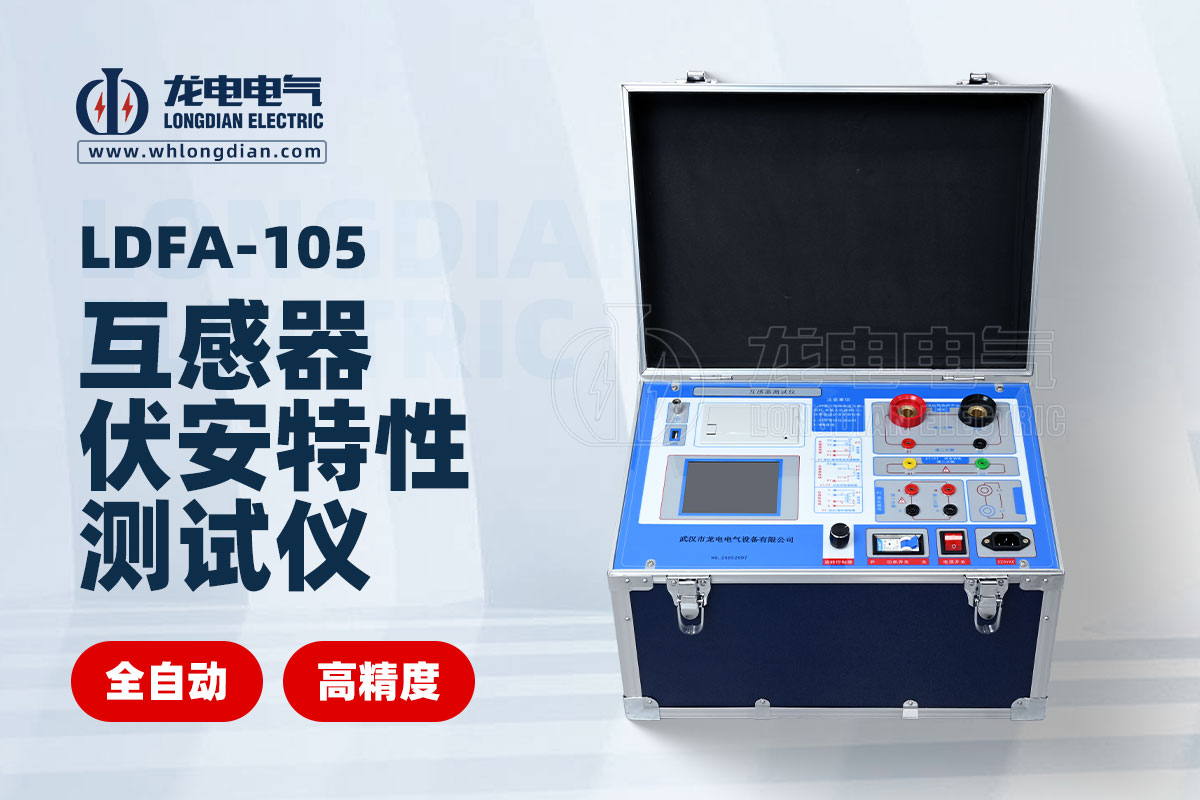

武汉龙电电气作为电力测试设备领域的专业厂商，其生产的互感器伏安特性测试仪（励磁特性测试仪）是进行CT励磁特性关键试验的理想工具。该系列设备充分考虑现场测试需求，具备强大输出能力，能提供足够高的输出电压和电流以准确测试各类CT尤其是保护级CT的饱和拐点；高度自动化，可一键自动完成升压、数据采集、曲线绘制全过程，提升效率且降低人为误差；精准测量与计算，采用高精度采样技术确保U-I数据准确，内置算法自动计算并显示拐点电压、绘制标准化10%误差曲线；配备大屏幕，可实时显示测试数据和曲线，还支持数据存储、查阅、导出和打印；结构坚固耐用，专为现场环境设计，且有完善过压、过流保护功能保障安全；严格遵循IEC及GB等相关标准对CT励磁特性测试的要求。选择该设备，能为电力试验部门等用户高效、准确、安全完成试验，为CT性能评估等提供坚实可靠的数据支撑。
