变压器变比测试仪名词全解：从原理到应用，一文读懂

在电力系统的安装、调试和维护中，变压器是不可或缺的核心设备。而确保变压器性能合格、运行安全的重要一环，便是对其变比这一关键参数进行精确测量。变压器变比测试仪（简称变比测试仪）就是专为此项任务而设计的精密仪器。武汉龙电电气为您全面解析与变比测试仪相关的各类名词术语，助您彻底了解这一设备。

一、基础定义篇

① 变压器变比测试仪 (Transformer Turns Ratio Tester)

定义: 一种专门用于测量电力变压器绕组之间匝数比（变比）的电子仪器。它不仅能测量变比，通常还集成了绕组组别测试、极性判别、变比误差计算等功能。

作用: 检查变压器设计制造是否合格、检查分接开关位置是否正确、判断绕组是否存在匝间短路等故障。

② 变比 (Turns Ratio / Voltage Ratio)

定义: 变压器高压侧绕组匝数与低压侧绕组匝数之比，理论上等于空载时高压侧电压与低压侧电压之比。公式表示为：K = N₁ / N₂ = U₁ / U₂。

举例: 一台10kV/400V的变压器，其额定变比K = 10000 / 400 = 25。

③ 额定变比 (Rated Ratio)

定义: 变压器设计时规定的，并在其铭牌上标出的变比值。

④ 实测变比 (Measured Ratio)

定义: 使用变比测试仪实际测量得到的变比值。

二、核心功能与测试篇

① 绕组组别测试 (Winding Vector Group Test)

定义: 确定变压器高、低压绕组之间电压或电流的相位关系。电力变压器的常见连接组别有Yyn0、Dyn11、Yd11等。

重要性: 组别错误会导致变压器无法并联运行，甚至引发短路事故。测试仪能自动识别并显示组别号。

② 极性判别 (Polarity Identification)

定义: 判断变压器同一磁柱上的绕组瞬时电势方向的关系，分为减极性和加极性。现代变压器多为减极性。

重要性: 极性是变压器并联运行的基本条件之一，极性接反将导致严重事故。

③ 变比误差 (Ratio Error)

定义: 实测变比与额定变比之间的偏差百分比。公式为：Error = [(K_measured - K_rated) / K_rated] × 100%。

标准: 国家标准GB1094.1规定，变压器变比误差一般不得超过±0.5%。

意义: 是判断变压器制造工艺是否优良、绕组是否存在缺陷（如匝间短路）的关键指标。

④ 分接开关 (Tap Changer)

定义: 用于改变变压器绕组匝数，从而调节变比的装置。

测试要求: 变比测试仪需要能对变压器的全部分接位置进行逐一测试，验证每个档位的变比是否正确、档位切换是否正常。

三、性能指标篇

① 测量精度 (Accuracy)

定义: 仪器测量结果与真值之间的接近程度，通常用百分比表示（如±0.1%）。精度是衡量变比测试仪性能的首要指标。

② 测量范围 (Measurement Range)

定义: 仪器能够准确测量的变比范围（如0.8 - 10000）。宽范围意味着单台仪器能测试更多类型的变压器（从PT、CT到电力变压器）。

③ 测试速度 (Test Speed)

定义: 完成一次测量所需的时间。高速测试能极大提高现场工作效率。

④ 充电电池续航 (Battery Life)

定义: 仪器在充满电后能持续工作的时间。长续航能力保证了现场工作的连续性，是无源化、便携式设计的保障。

⑤ 抗扰性 (Anti-interference Ability)

定义: 仪器在复杂的电磁场环境下，仍能保证测量数据稳定准确的能力。

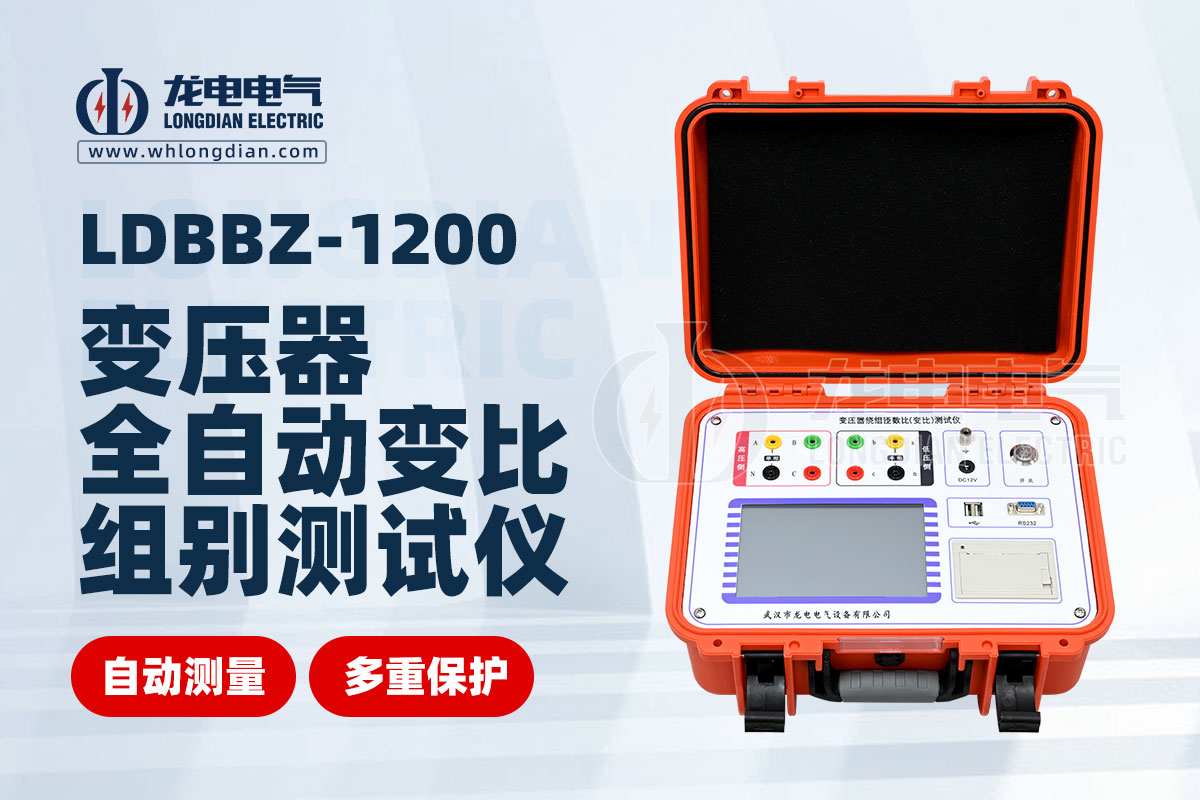

四、技术优势篇（以武汉龙电电气产品为例）

武汉龙电电气作为专业的电力测试设备制造商，其变比测试仪产品集成了上述所有先进功能，并具备以下技术优势：

一键自动化: 操作简单，接线后只需按一个键即可自动完成变比、组别、极性、误差等所有测试，并直接显示判断结果（“合格”或“不合格”）。

高精度与宽量程: 采用精密采样技术，精度可达±0.1%，量程覆盖广，一机多用。

强大续航: 内置大容量锂电池，支持长时间现场作业，无需寻找电源。

数据管理: 可存储大量测试数据，并通过U盘导出或上传至电脑，方便生成测试报告和归档。

坚固耐用: 符合工业标准设计，适应各种恶劣的现场测试环境。

变压器变比测试仪是保障电力系统安全、稳定运行的重要工具。理解其相关名词术语，有助于您更好地选择和使用仪器。在选择品牌时，应重点关注其测量精度、功能全面性、操作便捷性和可靠性。

武汉龙电电气深耕电力测试领域，其变比测试仪以卓越的性能和稳定的品质，成为众多电力公司、变压器厂和大型企业的可靠选择。选择我们，就是选择专业与安心。
