继电保护测试仪提示“开入量未变位”但保护已动作？5大原因与排查方法详解

在继电保护装置调试、定期检验以及整组传动试验过程中，许多试验人员都遇到过这样一种情况：保护装置已经发出跳闸命令，保护面板显示动作出口正常，但继电保护测试仪却提示“开入量未变位”或“未检测到动作信号”。这种现象不仅影响试验结果判断，还可能导致试验无法正常完成。作为继保试验中较为常见的问题之一，准确分析其原因并及时处理，对于提高试验效率和确保测试准确性具有重要意义。

从测试原理来看，继电保护测试仪主要通过开入量采集端口监测保护装置出口接点状态变化。当保护动作后，其出口继电器触点发生闭合或断开，测试仪检测到接点状态变化后，自动记录动作时间并生成测试结果。如果保护已经出口，而测试仪仍显示“开入量未变位”，则说明动作信号没有被测试仪正确采集。

首先需要检查的是开入接线是否正确。现场试验中最常见的问题就是开入公共端(COM)、常开触点(NO)或常闭触点(NC)接线错误。部分保护装置采用无源接点输出，而测试仪接线方式选择错误后，即使保护动作，测试仪也无法识别接点变化。因此，试验前应仔细核对保护原理图和测试仪接线图，确认开入端口连接正确。

第二种常见原因是保护出口接点类型设置不匹配。目前继电保护测试仪一般支持空接点、有源接点、24V电压接点以及220V电压接点等多种开入模式。如果测试仪设置为有源检测，而实际保护输出为空接点，则测试仪无法正确识别信号变化。同样，如果保护出口带有电压信号，而测试仪设置为空接点检测模式，也会出现“未变位”现象。

第三种情况是保护出口动作时间过短。部分高速保护装置如线路纵联保护、母线保护、差动速断保护等，其出口继电器动作脉冲可能仅持续数毫秒。如果继电保护测试仪采样速度较低或者开入滤波时间设置过长，可能错过动作信号，导致系统判断开入量未发生变化。因此在测试高速保护时，应适当调整测试仪采样参数和脉冲捕捉设置。

第四种原因是出口继电器接点存在接触不良问题。经过长期运行后，部分继电器接点可能出现氧化、烧蚀或机械卡涩现象。保护装置内部逻辑已经正确动作，但出口触点未能可靠闭合，测试仪自然无法采集到动作信号。此时可以通过万用表或示波器对出口接点进行独立检查，确认接点状态是否正常。

第五种原因是测试仪开入通道配置错误。有些继电保护测试仪具备多个开入通道，如果试验软件中设定监测的是开入1，而实际保护出口接入的是开入3，则即使保护动作，系统也会提示“开入量未变位”。因此，在试验开始前，应检查软件配置与实际接线是否完全一致。

此外，还需关注保护装置逻辑出口与物理出口之间的区别。部分微机保护装置在液晶界面显示“保护动作”后，并不一定立即驱动实际出口继电器。有些保护逻辑需要满足闭锁条件解除、重合闸逻辑判断或压板投入等条件后，才会真正输出跳闸信号。因此，在排查问题时，应同时查看保护事件记录和出口继电器状态信息。

为了提高继保试验效率，现代继电保护测试仪已经具备开入状态实时监测、开出自检、动作波形记录以及逻辑状态分析等功能，可以帮助试验人员快速定位问题原因。高精度测试设备能够准确捕捉毫秒级动作信号，有效避免漏判和误判现象。

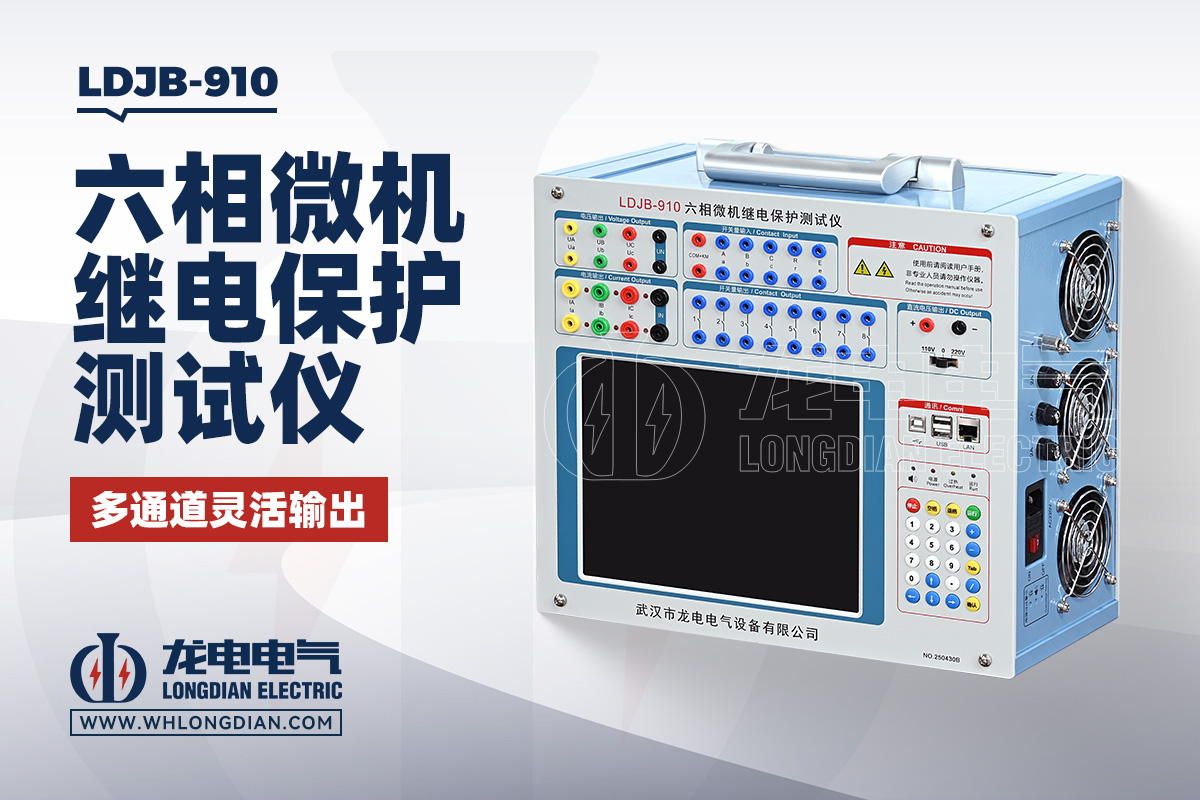

武汉市龙电电气设备有限公司专注研发生产继电保护测试仪，公司产品采用高速DSP数字控制技术和高精度开入采样模块，具备快速变位检测、动作时间测量、保护逻辑验证以及整组传动试验等多项功能。设备广泛应用于国家电网、南方电网、电力安装调试单位以及电力试验机构，为继电保护现场测试提供可靠保障。

在实际继保试验过程中，当出现“开入量未变位”但保护已出口的情况时，不应简单判定保护装置故障，而应从接线方式、开入设置、出口类型、采样参数以及继电器状态等多个方面进行系统排查。只有准确找到问题根源，才能保证继电保护测试结果真实可靠，确保电力系统安全稳定运行。
