什么是变压器变比测试仪的绕组组别？深度解析电力变压器的“相位密码”

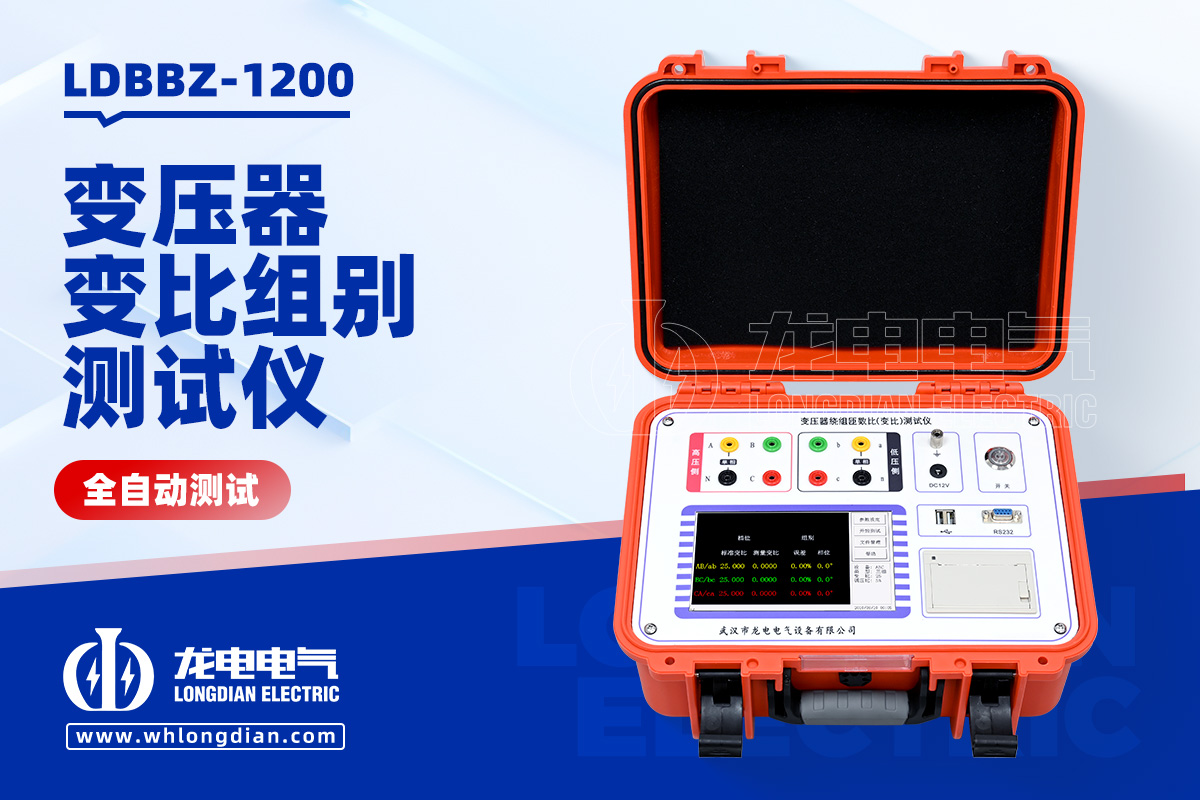

在电力变压器的安装、调试与维护中，绕组组别（或称连接组别）是一项至关重要的参数，它不仅是变压器铭牌上的一个标识（如Dyn11、Yyn0），更是保障电网安全、决定设备能否并联运行的“相位密码”。变压器变比测试仪的核心功能之一，便是精准、高效地完成绕组组别测试。武汉龙电电气将以LDBBZ-1200全自动变比组别测试仪为例，深入解读绕组组别的含义、重要性及现代测试原理。

一、绕组组别的定义：连接方式与相位关系的统一

绕组组别描述了变压器高、低压绕组之间的连接方式以及对应线电压的相位差关系。它由两部分构成：

① 连接方式（字母表示）：

Y（y）：表示高压（或低压）绕组为星形连接，若有中性点引出则标注为Yn（yn）。

D（d）：表示高压（或低压）绕组为三角形连接。

示例：Dyn11表示高压侧为三角形接法，低压侧为星形接法并有中性线引出。

② 相位差（时钟表示法）：

这是组别的核心。将高压侧线电压向量视为时钟的长针（固定指向12点），将低压侧对应的线电压向量视为短针。

短针所指的钟点数字（0-11）即为组别号，每个数字代表30°的相位差。

示例：Dyn11表示低压侧电压滞后高压侧电压330°（11 × 30°）。

二、绕组组别测试为何至关重要？

测试绕组组别是变压器投运前必不可缺的试验，其重要性体现在：

① 确保并联运行的安全前提：
多台变压器并联必须满足三大条件：变比相等、短路阻抗相等、绕组组别相同。组别不同是绝对禁止的，否则会在绕组间产生巨大环流，瞬间烧毁设备，引发严重事故。

② 验证设计与安装的正确性：
通过测试，可验证变压器在出厂、检修或分接开关调整后，其实际接线是否与设计铭牌完全一致，杜绝人为接错线的风险。

③ 保证供电质量与保护系统可靠性：
正确的相位关系是对用电设备（特别是精密工业设备）正常工作的保证，同时也是继电保护系统得以正确判断和动作的基础。

三、现代变比测试仪如何实现智能组别测试？

传统的双电压表法测试组别操作繁琐且易出错。而如武汉龙电电气生产的全自动变比组别测试仪，已将此过程变得极为简单、精准和自动化：

① 智能测试原理：

仪器内部自动生成一组稳定、纯净的三相异频测试信号，施加于变压器一侧绕组。

通过六通道同步采样技术，同时精密测量高、低压两侧所有相的电压幅值与相位信息。

内置处理器依据标准算法，自动计算相位差，并直接判断出连接组别。

② 一键式操作体验：

用户只需正确接线，在触摸屏上设置参数或使用默认值，点击“开始测试”。

仪器自动完成所有测量、计算与判断，直接屏幕显示组别结果（如“Dyn11”）及“合格”/“不合格”结论，无需人工查表与计算。

③ 全面功能集成：

单次测试即可同步获得变比、组别、误差、极性等全部数据，极大提升现场效率。

完全符合DL/T 963-2005等电力行业标准，满足所有预防性试验和交接试验的要求。

四、技术优势（以武汉龙电电气为例）

LDBBZ-1200全自动变比组别测试仪集成了上述先进功能，并具备以下突出优势：

◆ 高精度与宽量程：变比测量范围1~10000，精度最高达0.1级；组别测试范围1-12；角度分辨率0.01°。

◆ 真正的三相测试：异频电源输出，六通道同步采样，彻底抗工频干扰，结果稳定可靠。

◆ 强大的兼容性：不仅能测常规三相/单相变压器，还可测量Z型变压器、整流变压器、PT（电压互感器）、CT（电流互感器）。

◆ 智能化与耐用性：锂离子电池供电，大尺寸彩色触摸屏操作，内置保护功能（如防接错、输出短路保护等），无继电器设计，坚固耐用。

◆ 高效的数据管理：可自动存储1000组数据，支持U盘导出，并可直接生成专业的Word格式试验报告，便于数据管理和归档。

绕组组别是变压器的核心身份标识之一，对其进行的精确测试是电力安全不可或缺的环节。选择一款技术先进、性能可靠的变比组别测试仪，是每位电力工作者的明智决策。

武汉龙电电气的全自动变比组别测试仪，以一键自动化、高精度测量、强大功能集成和卓越可靠性，成为保障电力系统稳定、高效运行的得力工具。选择我们，即是选择专业、安全与高效。
