试验变压器有哪些类型？一文读懂各种类的特点与选型指南

在电力设备的绝缘预防性试验中，工频耐压试验是检验其绝缘强度最直接、最有效的手段。而试验变压器，正是产生所需工频高电压的核心设备。不同类型的试验变压器，其结构、介质和特性各不相同，适用于不同的测试场景。武汉龙电电气为您全面解析试验变压器的各种类型，帮助您做出最合适的选择。

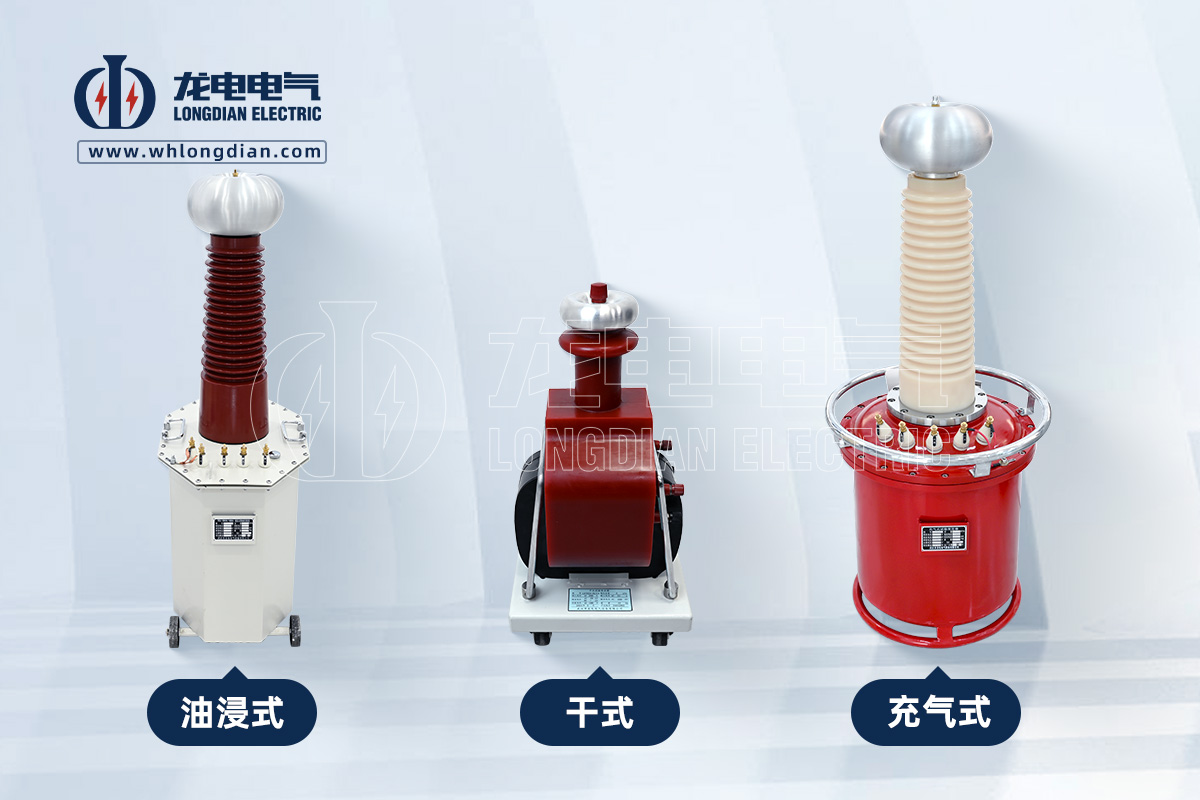

一、按绝缘和冷却介质分类（最常用分类方式）

这是最主流和常见的分类方法，直接决定了变压器的结构、重量和适用环境。

1. 油浸式试验变压器 (Oil-Immersed Testing Transformer)

◆ 结构特点: 器身（铁芯和绕组）完全浸泡在专用的变压器油中。

◆ 优点:

绝缘性能优异: 变压器油具有极高的绝缘强度，能有效隔绝高压。

散热效果好: 油的热容量大，通过对流能很好地带走试验过程中产生的热量，允许更长的持续工作时间。

容量大、电压高: 更容易实现高电压、大容量的设计，是传统和主力机型。

成本相对较低: 技术成熟，制造工艺稳定。

◆ 缺点:

体积重量大: 笨重，移动不便，一般为固定式或车载式。

需维护油位: 需定期检查油位和油质，有潜在的渗漏油风险。

易燃性: 虽然燃点较高，但仍存在火灾安全隐患。

◆ 适用场景: 适用于电压等级较高、容量要求较大、固定场所或试验室的耐压试验，如大型电力变压器、GIS组合电器的耐压试验。

2. 干式试验变压器 (Dry-Type Testing Transformer)

◆ 结构特点: 器身不浸泡在绝缘油中，采用环氧树脂等固体绝缘材料进行浇注或浸渍，实现整体固封。

◆ 优点:

免维护: 无需担心油位和漏油问题，基本无需日常维护。

轻便易携: 体积小、重量轻，移动方便，非常适合现场试验。

阻燃防爆: 无油设计，从根本上杜绝了火灾和爆炸风险，安全性高。

环保: 无油液处理问题，更加环境友好。

◆ 缺点:

散热能力较差: 相比油浸式，持续工作时间可能受限，容量一般做得不如油浸式大。

成本较高: 制造工艺和绝缘材料导致其单价通常高于油浸式。

◆ 适用场景: 适用于需要频繁移动、对防火防爆有严格要求的工作现场，如变电站、厂矿企业的现场试验。

3. 充气式试验变压器 (Gas-Insuated Testing Transformer)

◆ 结构特点: 将器身密封于钢罐中，内部充入SF₆（六氟化硫） 等化学性能稳定的惰性气体作为绝缘和冷却介质。

◆ 优点:

绝缘性能极佳: SF₆气体的绝缘强度远高于空气和变压器油。

体积小巧: 在同等电压等级下，体积和重量可以做到比油浸式和干式更小。

性能稳定: 不受环境湿度、灰尘等影响，性能非常可靠。

◆ 缺点:

成本高昂: 制造工艺复杂，SF₆气体本身成本高，导致产品价格昂贵。

环保顾虑: SF₆是著名的温室气体，其回收和处理有严格规范。

◆ 适用场景: 常用于对设备体积和重量有极端限制的特殊场合，或高电压等级的GIS设备试验。

二、按结构功能分类

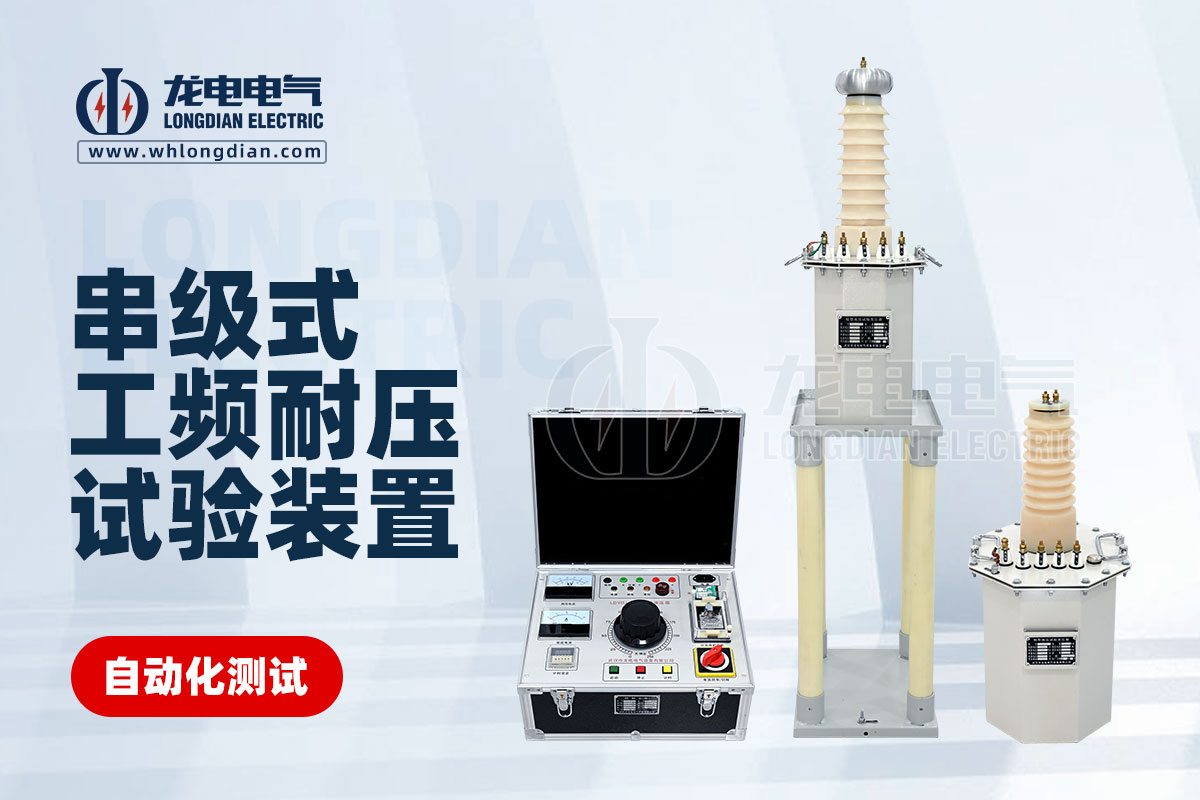

1. 串级式试验变压器 (Cascade Testing Transformer)

◆ 结构特点: 将两台或更多台试验变压器的绕组特殊连接，实现电压的叠加。

◆ 优点: 通过多个较低电压等级的变压器串联，获得单个变压器难以实现的超高输出电压，解决了制造超高压变压器的技术难题和运输困难。

◆ 缺点: 系统整体效率有所降低，连接和操作相对复杂。

◆ 适用场景: 用于500kV及以上超高电压等级的现场耐压试验。

2. 交直流两用试验变压器 (AC/DC Dual-Purpose Testing Transformer)

◆ 结构特点: 本质上是一台油浸式试验变压器，但设计时考虑了直流试验的需求，通过配套的硅堆和滤波电容，可方便地输出直流高压。

◆ 优点: 一机两用，既可进行交流耐压试验，也可进行直流耐压和泄漏电流试验，功能性强，性价比高。

◆ 适用场景: 综合性试验室或需要同时进行交、直流试验的现场。

三、总结与选型指南

武汉龙电电气作为专业的电力测试设备制造商，提供全系列高品质的油浸式、干式及交直流两用试验变压器，电压容量覆盖广，设计精良，保护功能完善，严格遵循国家标准。我们的技术团队可为您提供专业的选型指导，确保您选择最匹配需求的设备。
