直流高压发生器名词全解：原理、组件与应用指南

在电力预防性试验中，直流高压发生器（简称直高发）是进行直流耐压和泄漏电流测试的关键设备。它广泛应用于电力电缆、氧化锌避雷器、发电机、高压电容器等大型电力设备的绝缘性能检验。武汉龙电电气将全面解析直流高压发生器的相关名词、工作原理及核心组件，帮助您深入理解这一重要工具。

一、基础定义篇

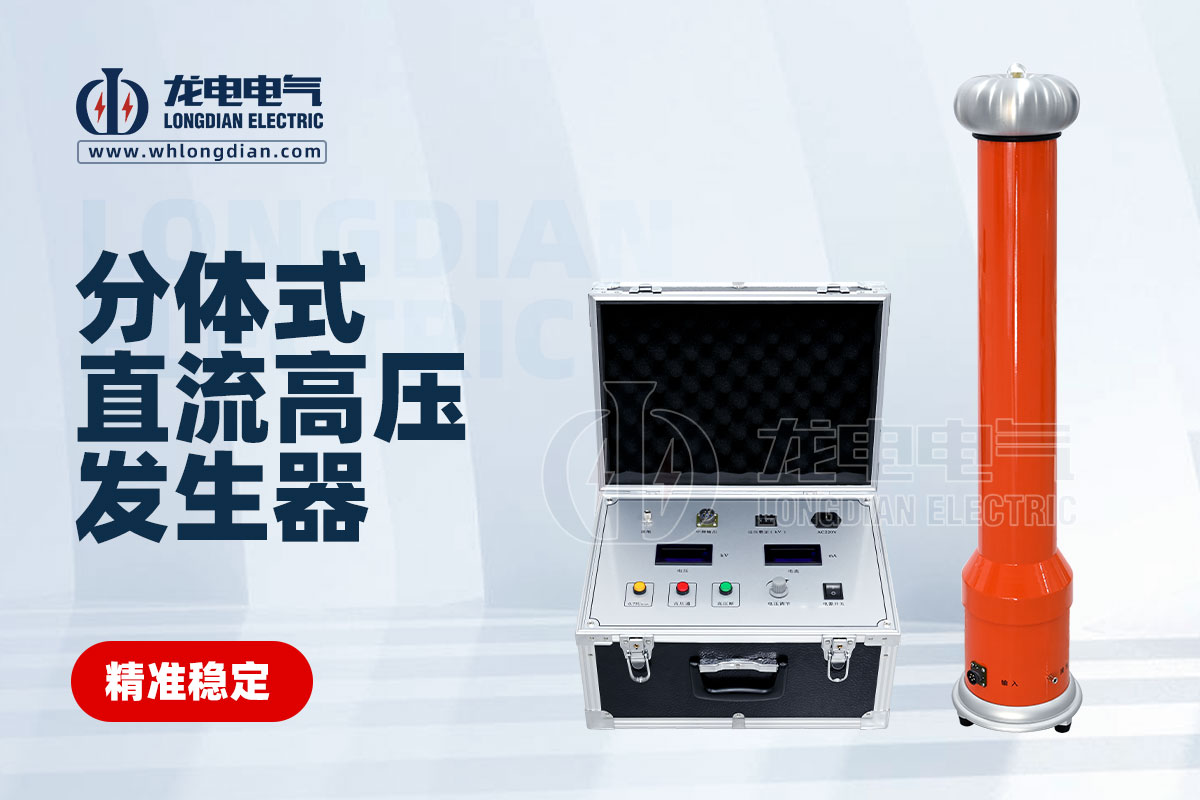

1. 直流高压发生器 (DC High Voltage Generator)

定义: 一种能产生连续可调、高稳定度的直流高电压的便携式或移动式测试装置。它不仅是直流耐压试验的电源，也是测量微弱泄漏电流的精密系统。

核心功能: ① 进行直流耐压试验；② 测量泄漏电流。

2. 直流耐压试验 (DC Withstand Voltage Test)

定义: 对被试品施加远高于其额定电压的直流高压，并持续规定时间，以考核其绝缘强度的试验。

特点 (与交流耐压相比): 对绝缘损伤小、设备轻便、能同时测量泄漏电流、更容易发现集中性缺陷。

3. 泄漏电流 (Leakage Current)

定义: 在施加直流高压时，流经绝缘介质内部的微小电流。其大小和变化趋势是判断绝缘状况（如受潮、老化、有杂质）的重要依据。

二、核心组件篇

1. 控制箱 (Control Unit)

定义: 设备的“大脑”。通常包含调压系统、控制电路、测量显示单元和保护系统。

功能: 提供电源输入、控制输出电压的升降、精确设定电压和电流、实时显示电压/电流值、在过压或过流时自动保护。

2. 倍压筒 (Voltage Multiplier Unit / Doubler Column)

定义: 产生高压的核心部件。内部由高压硅堆（整流元件）和高压滤波电容器通过倍压整流电路（如克罗夫特-沃尔顿电路）组成，可将输入的交流电压倍压整流成平滑的直流高压。

特点: 通常为环氧树脂浇注的筒状结构，绝缘性能好，机械强度高。

3. 高压硅堆 (High Voltage Silicon Stacks)

定义: 由多个高压硅整流二极管串联封装而成的整流组件，置于倍压筒内。

作用: 将交流电整流为脉动直流电。

4. 滤波电容器 (Filter Capacitor)

定义: 置于倍压筒内的大容量高压电容器。

作用: 滤平整流后的脉动直流电，使其波形平滑，并储存能量以维持电压稳定。

5. 微安表 (Microammeter)

定义: 用于精确测量微安级（μA）泄漏电流的高精度电流表。现代设备多采用数字式显示，集成在控制箱中。

重要性: 其精度直接关系到测试结果的准确性。

6. 保护电阻 (Current Limiting Resistor)

定义: 串联在高压输出回路中的精密电阻。

作用: ① 限制被试品击穿时的短路电流，保护发生器本身；② 减小谐波对测量结果的影响。

三、关键参数与概念篇

1. 额定输出电压 (Rated Output Voltage)

定义: 发生器能长期连续输出的最高直流电压值（如60kV, 120kV, 200kV）。

2. 额定输出电流 (Rated Output Current)

定义: 发生器在额定输出电压下能长期连续输出的最大电流值（如2mA, 3mA, 5mA）。该参数决定了设备能携带多大电容的被试品。

3. 电压稳定度 (Voltage Stability)

定义: 在电源电压波动或负载变化时，输出电压保持稳定的能力。是衡量发生器性能优劣的关键指标。

4. 纹波系数 (Ripple Coefficient)

定义: 输出直流电压中交流分量的峰值与直流平均值之比。纹波系数越小，输出的直流电越纯净，对测试越有利。

5. 过压保护 (Overvoltage Protection)

定义: 当输出电压超过设定值的某个百分比时，设备自动切断高压的保护功能。

6. 过流保护 (Overcurrent Protection)

定义: 当输出电流（泄漏电流）超过设定值时，设备自动切断高压的保护功能。此设定值通常根据被试品的类型和状况来调整。

四、应用场景与优势（以武汉龙电电气产品为例）

直流高压发生器是以下测试的理想选择：

◆ 电力电缆: 进行直流耐压及泄漏电流试验，是发现电缆绝缘缺陷的重要手段。

◆ 氧化锌避雷器(MOA): 测量在直流参考电压下的泄漏电流，判断其是否受潮或老化。

◆ 发电机、变压器: 进行直流耐压试验，检查其绝缘性能。

武汉龙电电气的直流高压发生器产品系列具备以下突出优势：

◆ 高品质倍压筒: 采用进口滤纸和高级环氧树脂，经特殊工艺浇注，强度高、密封好、防潮耐用，局放小。

◆ 高精度测量: 采用数字式电压表和微安表，读数直观准确，精度可达1.0%。

◆ 安全保护完善: 具备多重保护功能（过压、过流、零位、接地、闪络），确保操作人员和设备安全。

◆ 操作简便: 智能控制，快速升压，过流保护值可任意设定，并配有远程控制功能。

◆ 稳定可靠: 采用先进技术和工艺，电压稳定性高，纹波系数小，长期运行稳定。

直流高压发生器是高压绝缘测试中不可或缺的精密仪器。理解其核心名词、工作原理和技术参数，有助于您更好地选择和使用设备，确保试验数据的准确性和操作的安全性。

武汉龙电电气作为专业的电力测试设备制造商，致力于为客户提供高性能、高可靠性的直流高压发生器。我们的产品以卓越的品质、完善的功能和贴心的服务，为您的电力设备绝缘诊断提供强有力的技术支撑。
