高压开关特性测试仪：波形图的奥秘与应用

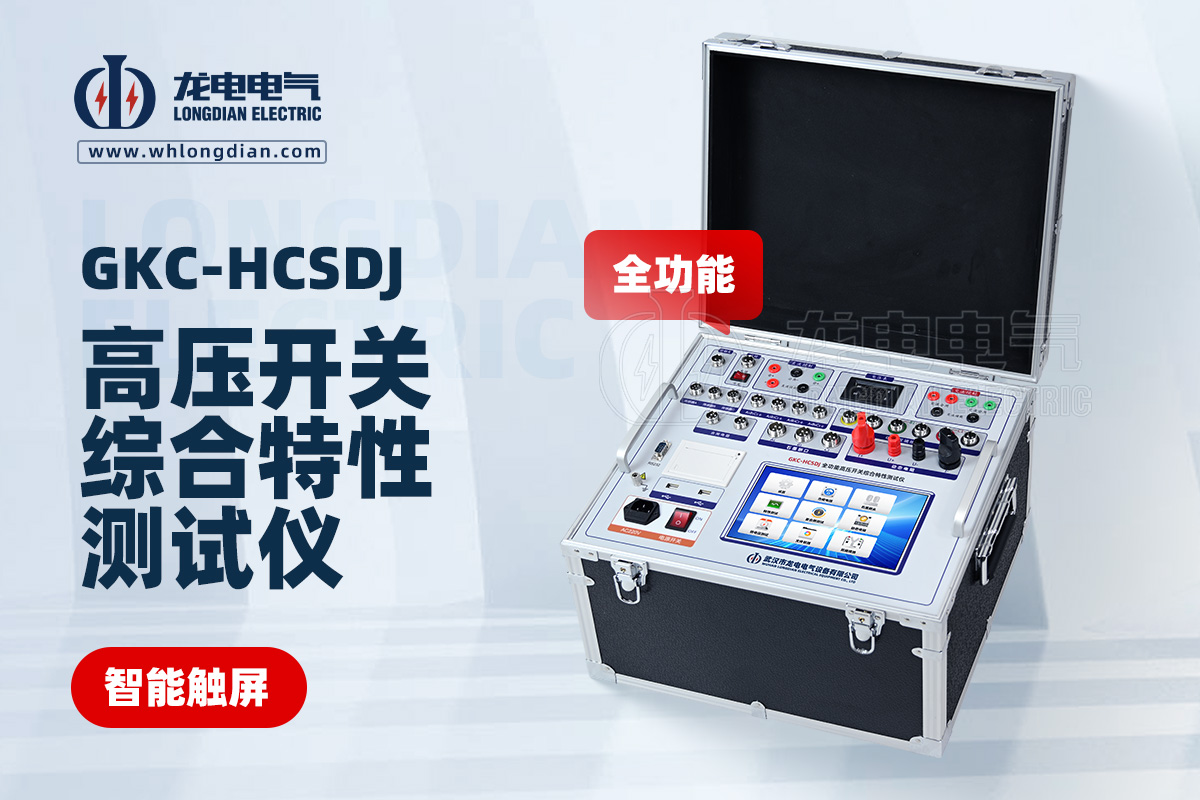

高压开关是电力系统中不可或缺的设备，其可靠性直接关系到电网的安全稳定运行。高压开关特性测试仪作为一种重要的检测工具，能够全面评估开关的机械和电气性能。其中，波形图是该测试仪的核心输出，它记录了开关操作过程中各种参数随时间的变化，是解读开关健康状况的关键。

波形图的意义绝不仅仅是简单的曲线，它们是诊断开关“健康”状况的“心电图”。通过分析这些波形，工程师可以准确判断开关是否存在潜在问题，如机械故障、触点磨损或线圈异常等。

常见的波形图及其意义

1. 时间波形图（Time Waveform）

时间波形图主要反映了开关的分、合闸时间。一个健康的高压开关，其分、合闸时间应在规定范围内，且三相之间的时间差（不同期性）应尽可能小。

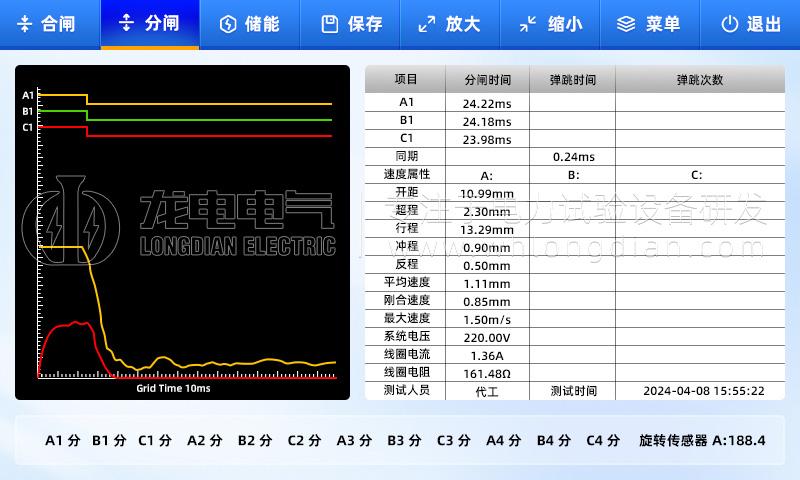

◆ 分闸时间波形： 正常波形应该在极短时间内完成分闸，曲线迅速下降。如果波形出现异常延迟或抖动，可能表明分闸线圈或机械传动机构存在问题。

◆ 合闸时间波形： 与分闸类似，合闸波形也应快速平稳。如果合闸时间过长或有多次反弹，可能意味着合闸线圈、操作机构或触点接触不良。

2. 速度波形图（Velocity Waveform）

速度波形图反映了开关触头在分、合闸过程中的速度变化。它能更精细地揭示开关操作机构的动态特性。

◆ 正常波形： 速度曲线应平滑且有明确的峰值。分、合闸过程中的最大速度和平均速度应在设计要求范围内。

◆ 异常波形： 如果速度曲线出现明显的‘突变’或‘阶跃’，或在某一区间内出现‘速度下降’，而非平滑的连续变化，说明开关在某一位置的运动受阻，可能是传动部件卡涩或润滑不良。如果速度过低，则可能预示着操作机构的能量不足。

3. 线圈电流波形图（Coil Current Waveform）

线圈电流波形图是诊断操作线圈状态的重要依据。它反映了线圈在动作过程中消耗的电流。

◆ 正常波形： 合闸或分闸线圈通电后，电流会迅速上升到峰值，然后随着开关动作完成而下降。

◆ 异常波形： 如果电流峰值异常低，可能是线圈电压不足或线圈电阻过大。如果电流波形出现多峰或不规则变化，则可能说明线圈内部短路、匝间短路或操作机构卡涩，导致电流波动。

4. 触点反弹波形图（Contact Rebound Waveform）

触点反弹是合闸过程中常见的现象，指动静触头接触后因惯性作用而弹开，然后再次接触。

◆ 反弹时间/次数： 正常情况下，反弹时间应极短，反弹次数应在允许范围内。过长的反弹时间或过多的反弹次数会造成触点电弧侵蚀，严重影响开关寿命。通过波形图可以清晰地观察到触点的多次闭合与断开，从而评估其反弹性能。

总结与应用

综合分析以上几种波形图，可以为高压开关的维护和检修提供强有力的支持。例如：

◆ 通过时间波形图可以快速判断分合闸时间是否超标，为初步诊断提供方向。

◆ 通过速度波形图可以精确定位机械传动系统的潜在故障点。

◆ 通过线圈电流波形图可以判断线圈是否正常工作，排除电气控制部分的故障。

◆ 通过触点反弹波形图可以评估触点的磨损程度和开关的合闸性能。

总之，高压开关特性测试仪的波形图是设备状态的动态记录。深入理解这些波形图的意义，能够帮助电力工作者从“被动维修”转变为“主动预知性维护”，有效提升电网运行的可靠性与安全性，延长高压开关的使用寿命。
