局部放电测量仪传感器类型与应用解析

在电力设备绝缘状态监测中，局部放电测量仪是识别内部缺陷与老化隐患的重要工具。其检测原理是通过采集设备运行时产生的微弱放电信号，分析波形、频率与能量特征，从而判断放电类型与位置。而在这一过程中，传感器的选择与性能起着决定性作用。不同类型的局放信号（电磁波、超声波、地电波等）需要不同的传感器来采集，正确选型才能实现精准检测。

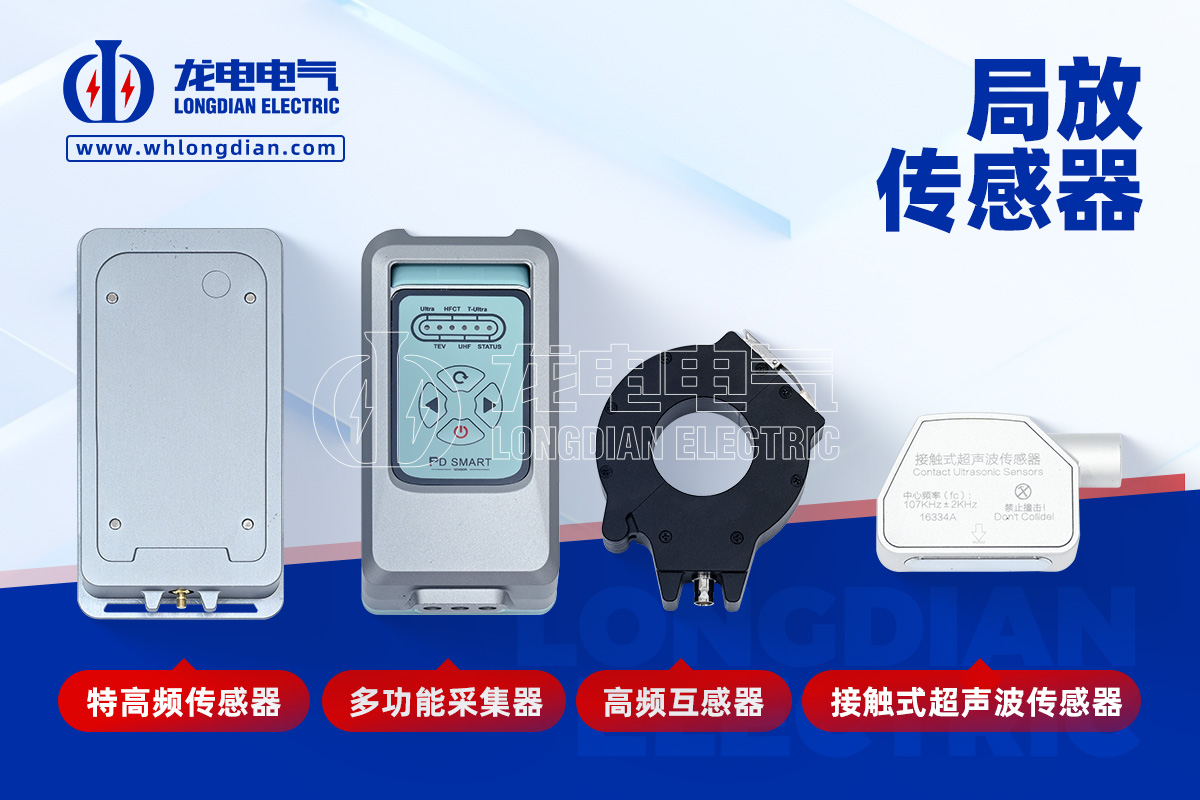

首先是地电波传感器（TEV传感器）。地电波是开关柜、母线等金属外壳设备在内部局部放电时沿金属表面传播的高频信号，一般频率在数十MHz范围。地电波传感器通过贴附在设备金属外壳上检测这种表面电流信号，能有效发现金属封闭开关柜、环网柜等设备内部的局部放电。该方法灵敏度高、安装简便、可带电检测，是现场巡检的常用手段之一。

其次是接触式超声波传感器。局部放电除电磁信号外，还会伴随机械振动与声波辐射。接触式超声波传感器利用压电陶瓷元件，将设备表面振动信号转换为电信号，适用于电缆终端、变压器外壳、套管、绝缘子等部位的检测。它能有效识别气隙放电、沿面放电等类型，定位精度高，是局部放电定位分析的重要辅助手段。

与之对应的非接触式超声波传感器（又称空气耦合式超声波探头），通过空气传播的超声波来检测放电信号，常与抛物面收声器或指向性麦克风配合使用。操作人员无需接触设备，即可远距离探测到放电点位置和声源强度，尤其适用于高压带电设备或狭窄空间的安全检测。

第三类是特高频（UHF）传感器。该类传感器检测避雷器、变压器或GIS设备中局部放电产生的电磁辐射信号，其频率范围通常在300MHz～3GHz。UHF检测具有抗干扰能力强、定位精度高、适合在线监测等优点，是当前GIS局放检测的主流手段之一。UHF传感器常通过安装在GIS腔体的专用检测接口或天线端口来接收信号。

第四类是高频电流互感器（HFCT传感器）。HFCT通过感应导体中的暂态放电电流来采集信号，适用于电缆终端、接地线等位置。该传感器能捕捉到10kHz～20MHz范围的脉冲电流信号，广泛用于电缆系统的局部放电在线监测和定位分析。HFCT具有安装方便、检测灵敏的特点，可与多通道局放检测系统配合使用，实现多点同步分析。

最后是聚波器（信号合成器）。在实际测试中，为了提高信噪比、增强检测灵敏度，往往需要对多个传感器的信号进行聚合分析。聚波器的作用就是将来自不同通道、不同传感器的局放信号进行整合、滤波与放大，从而提取最有代表性的局放特征量。配合先进的数字信号处理算法，可实现多维度信号融合分析，提高局放定位精度与识别能力。

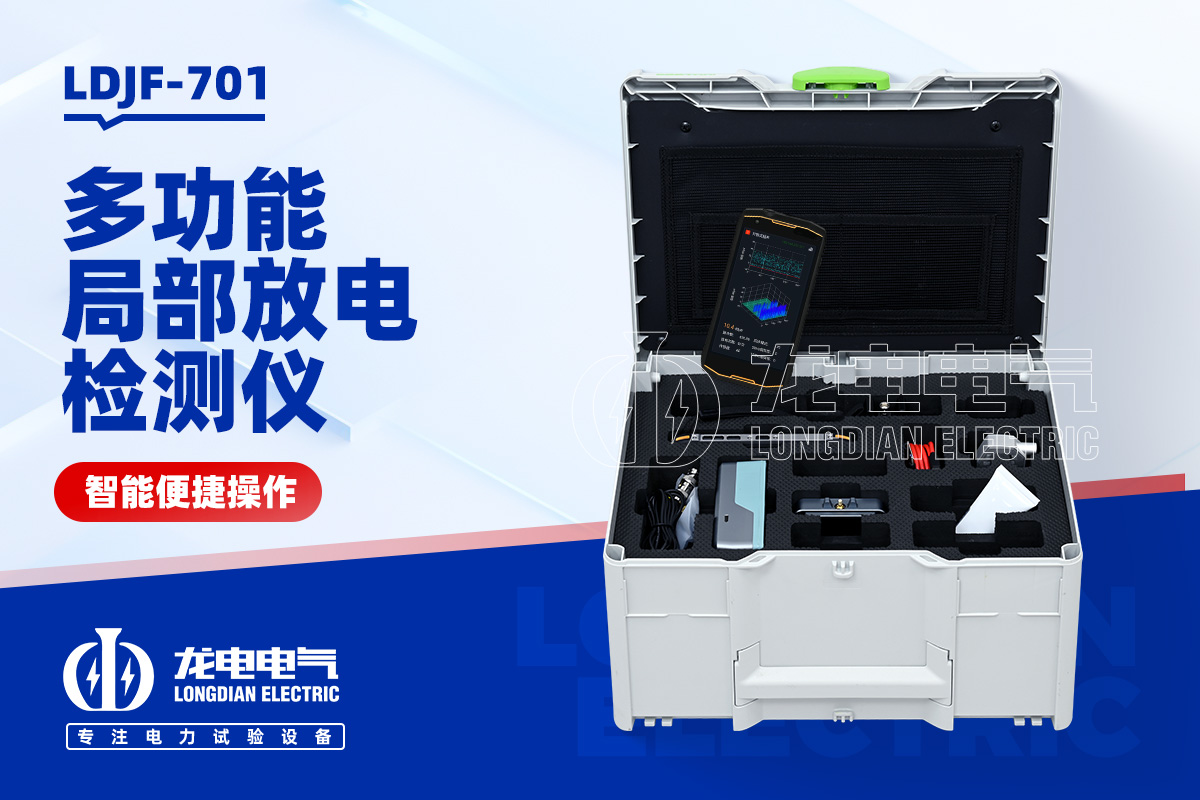

武汉龙电电气作为专业电力检测设备制造企业，长期专注于局部放电检测技术研究。其LDJF系列局部放电测量仪可兼容多种传感器类型，包括TEV、UHF、HFCT、超声波等，支持多通道同步采样与信号聚合分析。仪器具备高灵敏度、强抗干扰、操作简便等特点，可应用于变压器、GIS、开关柜、电缆及发电机等多种电力设备的局放检测与状态评估。

综上所述，局部放电测量仪的传感器类型多样，各有适用场景。地电波用于金属外壳设备，超声波用于表面与空气放电，UHF适合GIS检测，HFCT专注电缆与接地电流信号，而聚波器则用于信号整合与精确分析。在实际选型中，应根据设备类型、检测环境与精度要求综合配置传感器，以实现最佳的检测效果。而选择武汉龙电电气这样具备多传感融合技术和丰富工程经验的厂家，将能大幅提升局部放电检测的可靠性与效率。
