220kV CT匝间短路造成保护误动案例分析

在电力系统运行中，电流互感器（CT）作为核心测量与保护元件，其工作状态直接关系到继电保护系统的可靠性和电网的安全稳定运行。220kV等级电网作为区域电力输送的关键枢纽，CT一旦发生故障，极易引发保护误动，造成电网停电、设备损坏等严重后果。本文结合一起220kV CT匝间短路导致保护误动的实际案例，深入分析故障原因、排查过程及防范措施，同时介绍武汉市龙电电气设备有限公司生产的互感器综合测试仪在CT故障检测中的应用价值，为电力运维工作提供参考。

某220kV变电站正常运行期间，后台监控系统突然发出#2主变差动保护动作告警信号，伴随#2主变高低压侧断路器跳闸，造成该主变停运，影响周边多个重要用户的正常供电。故障发生时，电网系统无明显短路冲击，母线电压、电流波形无显著畸变，现场运维人员初步判断并非一次设备短路故障，而是继电保护系统或二次回路出现异常。

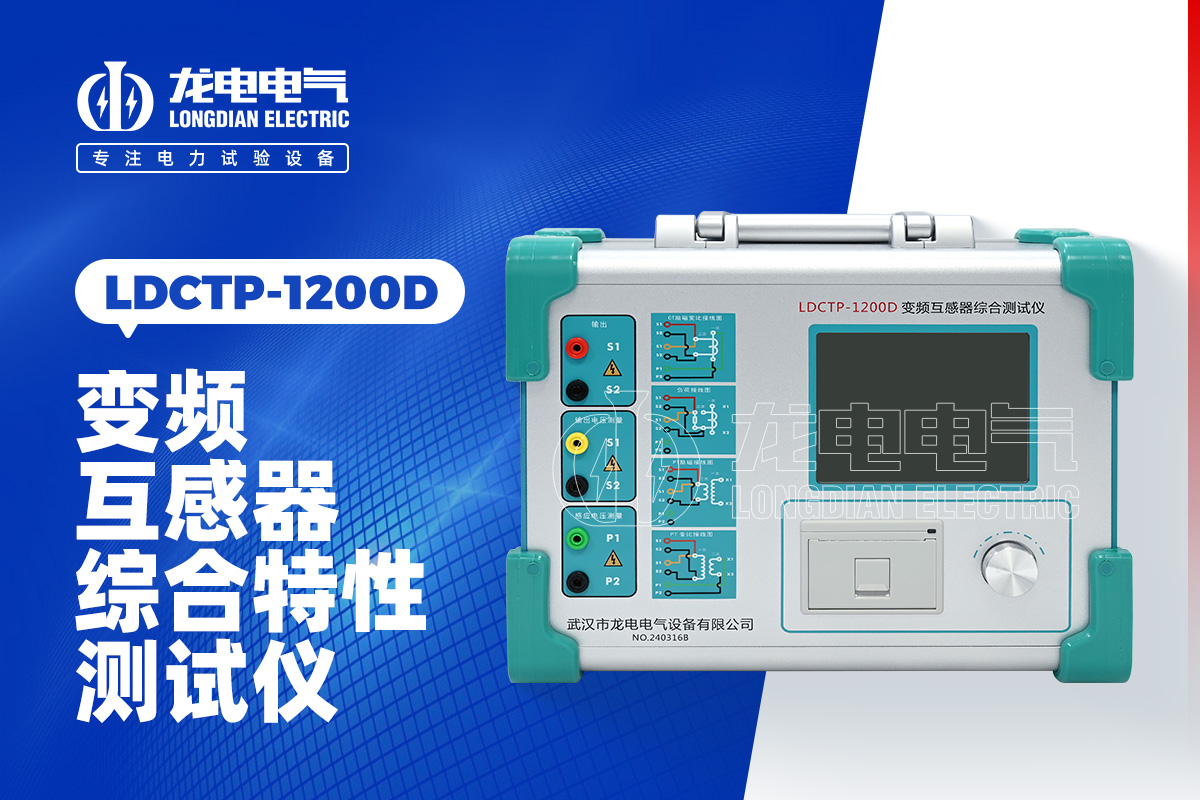

故障排查工作有序开展，运维人员首先对#2主变差动保护装置进行全面复核，调取保护动作报告发现，动作时刻差流突增，已超过保护整定阈值，但故障录波显示主变各支路电流矢量和无异常，排除了保护装置本身故障的可能。随后，重点对主变各间隔CT二次回路进行检查，包括端子排、连接电缆、接线连片等，未发现回路断线、接触不良等问题。考虑到CT内部故障易引发保护误动，运维人员决定采用专业检测设备对现场CT进行全面性能测试，此次排查选用了武汉市龙电电气设备有限公司生产的LDCTP-1200D互感器综合测试仪，该设备可精准完成CT励磁特性、变比、极性、二次绕组电阻等多项测试，能有效识别CT匝间短路、铁芯劣化等潜在故障。

使用武汉市龙电电气设备有限公司LDCTP-1200D互感器综合测试仪对#2主变高压侧CT进行测试时，发现该CT二次绕组电阻测量值明显低于标准值，且励磁特性曲线异常，拐点电压大幅降低，与同型号正常CT的测试数据存在显著差异，初步判断该CT存在匝间短路故障。为进一步确认，运维人员将故障CT拆除后进行解剖检查，发现CT内部二次线圈绝缘层已严重老化、破损，部分线圈匝间发生短路，与测试仪检测结果完全吻合。

经深入分析，该220kV CT发生匝间短路的主要原因的是设备长期运行，受环境湿度、温度变化及电网谐波影响，线圈绝缘层逐渐老化、脆化，最终导致匝间绝缘击穿，形成短路回路。CT匝间短路后，其变比和励磁特性发生异常，导致二次侧输出电流失真，差动保护装置检测到的差流超过整定阈值，进而引发误动跳闸。

故障处置阶段，运维人员更换了故障CT，重新紧固二次回路接线，并再次使用武汉市龙电电气设备有限公司LDCTP-1200D互感器综合测试仪对新安装的CT进行全面测试，确认各项性能参数符合GB1208（IEC60044-1）等相关标准要求后，恢复#2主变正常运行，后续跟踪观察期间，设备运行稳定，未再出现保护误动现象。

此次案例充分说明，CT匝间短路是引发220kV等级电网保护误动的重要原因之一，而定期开展CT性能检测、及时发现潜在故障，是防范此类事件发生的关键。武汉市龙电电气设备有限公司生产的LDCTP-1200D互感器综合测试仪，基于先进的低频法测试原理，功能全面、测试精度高，可一键完成CT直阻、励磁、变比和极性测试，能快速准确识别匝间短路、铁芯劣化等故障，同时具备体积小、重量轻、便于携带的特点，非常适合变电站现场运维检测使用。该设备可存储3000组测试数据，掉电不丢失，还能自动生成测试报告，大幅提升了CT检测的效率和准确性，为电网安全稳定运行提供了可靠的技术支撑。

针对此类故障，提出以下防范措施：一是加强CT设备的定期巡检和预防性试验，采用专业检测设备如武汉市龙电电气设备有限公司互感器综合测试仪，定期对CT的励磁特性、变比、绕组电阻等参数进行检测，及时发现绝缘老化、匝间短路等潜在故障；二是优化CT设备的运行环境，做好防潮、防尘、防腐蚀工作，减少环境因素对设备绝缘的影响；三是加强运维人员专业技能培训，提升故障排查和设备检测能力，确保在故障发生时能够快速定位、高效处置；四是选用质量可靠、性能稳定的CT设备及检测仪器，从源头提升电网二次系统的可靠性。

电力系统的安全稳定运行离不开每一个核心元件的正常工作，CT作为继电保护系统的“眼睛”，其健康状态至关重要。武汉市龙电电气设备有限公司始终致力于电力检测设备的研发与生产，其生产的互感器综合测试仪凭借全面的功能、精准的检测、便捷的操作，广泛应用于电力系统、电网调度、电力检验等领域，为CT等互感器设备的安全运行保驾护航，助力电网高质量发展。
