电缆故障测试仪与绝缘电阻表如何配合使用？故障检测效率提升指南

在电力电缆运行维护中，绝缘老化、受潮、击穿以及断线等问题时有发生。一旦电缆出现故障，不仅会影响供电稳定性，还可能导致停电事故和较大的经济损失。因此，快速、准确地判断故障性质并定位故障点，是电缆检修工作的核心内容。在实际检测过程中，电缆故障测试仪与绝缘电阻表往往需要配合使用，两者相互补充，可以显著提高故障分析效率和定位准确性。

从功能定位来看，绝缘电阻表主要用于检测电缆绝缘状态，而电缆故障测试仪则侧重于故障点定位。绝缘电阻表能够通过施加直流高压，测量导体与绝缘层之间的绝缘电阻值，从而判断电缆是否存在受潮、绝缘老化或击穿问题。其优点是操作简单、检测速度快，非常适合作为故障排查的第一步。

在实际工作中，当线路出现异常停电或保护动作时，运维人员通常会先使用绝缘电阻表进行初步判断。例如，通过测量相间绝缘电阻和对地绝缘电阻，可以快速区分是低阻故障、高阻故障还是完全断线。如果绝缘电阻明显下降甚至接近零，说明电缆可能存在击穿或接地故障；而若绝缘电阻正常但线路仍不通，则可能是断线故障。

绝缘电阻测试的结果，可以为后续故障定位提供重要依据。例如，当判断为低阻接地故障时，可直接采用脉冲反射法或低压脉冲法进行定位；如果属于高阻闪络故障，则可能需要使用冲击高压配合声磁同步定位方式。因此，绝缘电阻表实际上起到了“故障分类”的作用，有助于选择正确的测试方案。

随后，电缆故障测试仪便进入核心定位阶段。现代电缆故障测试仪通常采用时域反射（TDR）技术，通过向电缆发射脉冲信号，并分析反射波形来确定故障距离。当信号传播至故障点时，由于阻抗突变会产生反射波，测试仪即可根据时间差计算故障位置。对于高阻故障，还可结合高压冲闪与声测技术，实现精确定位。

在实际应用中，绝缘电阻表与电缆故障测试仪的配合使用，可以避免盲目测试，提高工作效率。例如，如果绝缘电阻测试已经表明电缆存在严重接地，那么就无需重复进行多种定位方式尝试，而可以直接选择适合接地故障的检测模式。这不仅节省时间，也减少了对电缆的二次冲击。

此外，两种设备结合使用还有助于提高检测安全性。在进行高压冲闪测试前，先用绝缘电阻表确认电缆状态，可以避免对已经严重损坏的电缆施加过高冲击电压，从而降低进一步损伤风险。

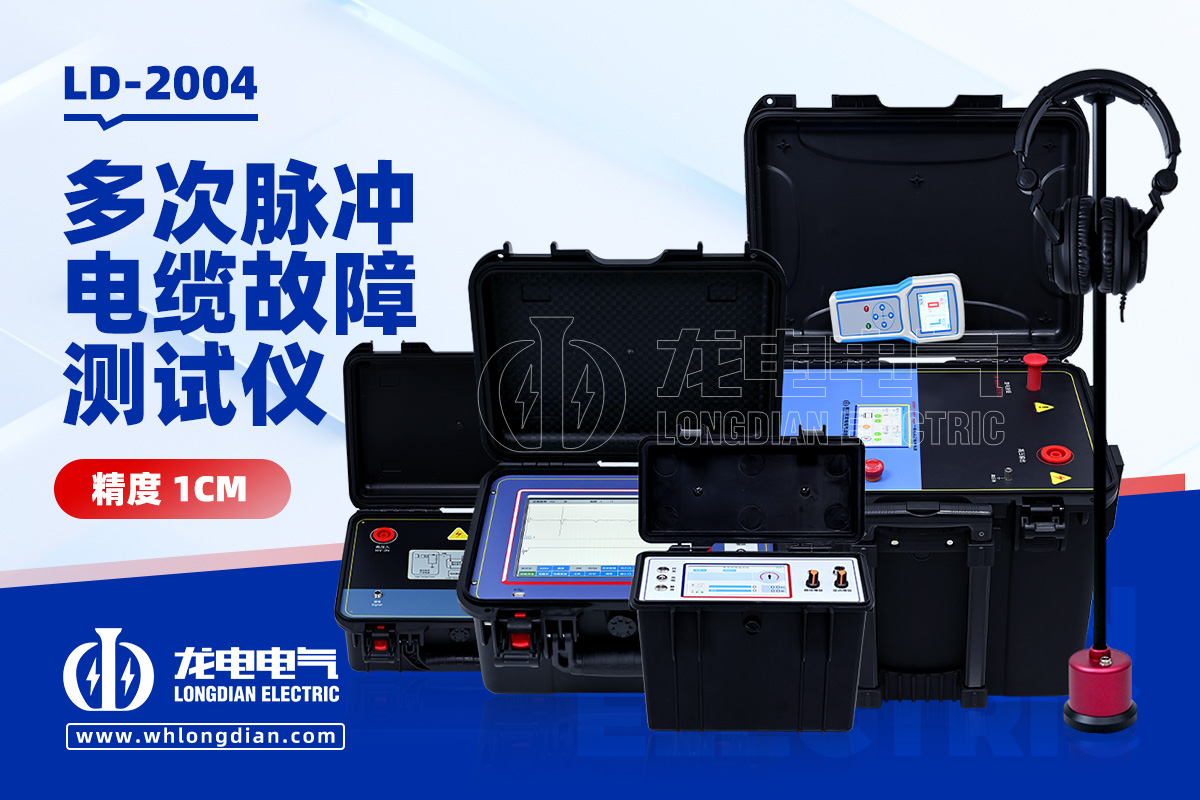

武汉市龙电电气设备有限公司生产电缆故障测试仪，具备低压脉冲、高压闪络及波形智能分析等多种功能，可与绝缘电阻表配合完成从故障判断到精确定位的完整检测流程。设备采用高清波形显示与数字化分析技术，能够有效提升现场测试效率，广泛应用于电力、铁路、工矿企业及市政工程领域。

值得注意的是，在使用绝缘电阻表测试后，应对电缆进行充分放电，避免残余电荷影响后续故障测试仪的正常工作。同时，在进行高压测试时，应严格做好接地和安全隔离措施，确保人员与设备安全。

综上所述，电缆故障测试仪与绝缘电阻表并不是相互替代的关系，而是电缆故障检测中的“前后配合”工具。通过合理结合两种设备，可以更快速地判断故障类型、提高定位准确性，并有效降低现场检修难度，为电力系统安全稳定运行提供有力保障。
