CT极性接反会有什么后果？一起典型保护误判案例分析

在电力系统中，电流互感器（CT）是继电保护、计量及自动化系统的重要组成部分。CT不仅承担电流转换作用，还直接影响保护装置对故障的判断结果。如果CT极性接线错误，轻则造成测量异常，重则导致继电保护误动作或拒动作，严重影响电网安全运行。因此，在电力设备安装和检修过程中，CT极性检测一直是非常关键的试验项目。

所谓CT极性，是指一次电流与二次电流之间的相位关系。正常情况下，电流从P1流入、P2流出时，二次侧对应电流会从S1流出、S2流入。如果极性接反，就会导致电流方向判断错误，从而影响保护逻辑。

某110kV变电站曾发生一起典型的CT极性接反导致差动保护误动作案例。该变电站在主变检修结束后进行送电操作，系统运行初期一切正常，但当负荷逐渐增加时，主变差动保护突然动作跳闸，造成部分区域停电。现场人员第一时间怀疑主变内部存在故障，但经过油色谱、绝缘及绕组测试后，均未发现异常。

随后，技术人员对继电保护回路进行详细排查，最终发现问题出在CT二次接线上。原来，在检修过程中，一组差动保护用CT二次极性被误接反，导致保护装置检测到“虚假差流”。在正常运行状态下，本应相互抵消的电流信号，由于极性错误反而叠加，最终超过保护定值，引发差动保护误动作。

这个案例说明，CT极性错误虽然只是一个小问题，但却可能直接影响整个保护系统的正确判断。尤其在差动保护、方向保护、距离保护等依赖电流方向判断的系统中，CT极性错误往往会造成严重后果。

除了差动保护误动作外，CT极性接反还可能导致方向保护拒动。例如在线路发生故障时，保护装置需要根据电流方向判断故障是否位于保护范围内。如果CT极性错误，装置可能将内部故障误判为外部故障，从而拒绝跳闸，扩大事故范围。

CT极性接反的原因主要包括施工接线错误、二次回路标识不清以及检修过程中端子接反等问题。有些老旧变电站由于CT铭牌模糊或图纸不完整，也容易出现极性判断错误。因此，在设备投运前，必须严格进行CT极性测试。

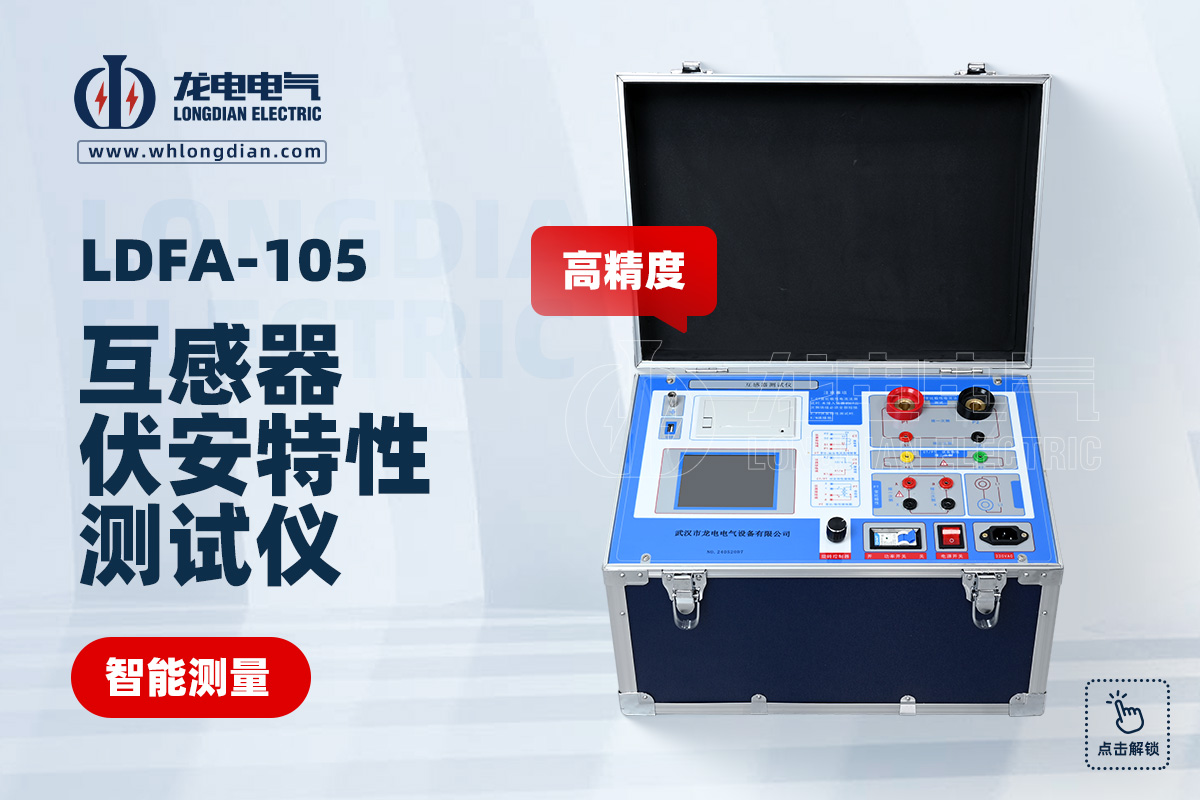

目前，电力行业普遍采用互感器伏安特性测试仪进行CT检测。该设备不仅能够测试CT伏安特性、变比、极性及励磁曲线，还能自动分析测试结果，大幅提高检测效率和准确性。武汉市龙电电气设备有限公司生产的互感器伏安特性测试仪，具备自动极性判别、数据存储、曲线分析及报告生成等功能，可广泛应用于变电站、电厂及电力检修单位。设备采用智能化测试方式，操作简单，能够有效避免人工判断误差。

在实际工作中，为避免CT极性错误导致保护误判，通常需要重点做好以下几个方面。首先，在安装施工阶段应严格按照图纸接线，并做好端子编号标识。其次，在设备投运前必须进行CT极性和变比测试，确保保护回路正确。第三，在继电保护调试过程中，应结合向量分析进一步确认电流相位关系。最后，在设备检修后重新投运前，应再次核对CT回路，防止接线恢复错误。

随着智能变电站和数字化保护系统不断发展，CT测试设备也在向自动化和智能化方向升级。现代互感器伏安特性测试仪不仅可以自动完成极性测试，还能通过数字分析快速判断接线异常，大幅提高现场工作效率。

总体来看，CT极性接反虽然属于较常见的二次回路问题，但其造成的后果却不容忽视。只有通过规范施工、严格测试以及高性能检测设备配合，才能有效避免保护误判，保障电力系统安全稳定运行。
