局放测试仪功能有哪些？一文看懂局部放电检测设备的核心功能与应用

在变电站巡检、电力设备状态检修以及预防性试验工作中，很多用户在选购设备时都会提出同一个问题：局放测试仪功能有哪些？不同厂家生产的局放测试仪价格差异较大，功能配置也各不相同。对于运维单位来说，只有了解局放测试仪的主要功能，才能根据实际检测需求选择合适的设备，提高设备缺陷发现率和运维效率。

局部放电是高压电气设备绝缘劣化的重要表现之一。当设备内部存在气隙、裂纹、受潮或绝缘老化等问题时，往往会伴随局部放电现象。如果不能及时发现和处理，轻则影响设备寿命，重则可能引发绝缘击穿事故。因此，局放测试仪已经成为现代电力运维工作中的重要检测工具。

目前主流局放测试仪最基础的功能就是超声波检测功能。局部放电发生时会产生超声波信号，通过传感器采集并分析信号强度，可以快速判断设备是否存在放电现象。对于高压开关柜、变压器、电缆终端以及绝缘子等设备，超声波检测是一种应用非常广泛的方法。根据设备说明书，超声波检测可用于开关柜、变压器以及架空线路等设备的局部放电巡检。

除了超声波检测外，TEV（暂态地电压）检测也是局放测试仪的重要功能之一。开关柜内部发生局部放电时，会在金属外壳表面形成暂态地电压信号。通过TEV传感器检测这些信号，可以快速发现开关柜内部的放电隐患。TEV检测具有无需停电、检测效率高的特点，因此被广泛应用于中高压开关柜状态检测。

对于GIS设备检测来说，特高频（UHF）检测功能同样十分重要。GIS设备内部发生局部放电时，会产生GHz级别的高频电磁波信号。局放测试仪通过特高频传感器采集这些信号，可以有效识别GIS内部绝缘缺陷，实现不停电状态下的在线检测。

随着状态检修技术的发展，电缆局部放电检测功能也逐渐成为高端局放测试仪的重要配置。电力电缆发生局部放电时，会在接地引下线上产生高频脉冲电流信号。通过高频电流传感器检测这些脉冲信号，可以评估电缆绝缘状态，提前发现潜在故障。

很多用户认为局放测试仪只负责检测，其实分析功能同样关键。目前先进的局放测试仪通常具备PRPD相位图谱分析和PRPS三维图谱分析功能。PRPD图谱能够反映放电幅值与工频相位之间的关系，而PRPS图谱则能够综合显示放电幅值、相位和时间之间的对应关系。通过这些图谱，技术人员能够进一步判断放电类型，例如内部放电、表面放电、电晕放电或悬浮放电等。

除此之外，现代局放测试仪还普遍具备历史数据存储、检测报告生成以及趋势分析功能。通过长期保存检测数据，可以对同一设备进行横向和纵向对比，掌握绝缘状态变化趋势，为状态检修提供依据。

在实际工作中，不同设备对应不同检测方式。例如开关柜主要采用TEV和超声波检测；变压器通常采用接触式超声波检测；电缆适合采用高频脉冲电流法；GIS设备则更多采用特高频检测。一个功能完善的局放测试仪，往往能够覆盖多种检测场景，实现“一机多用”。

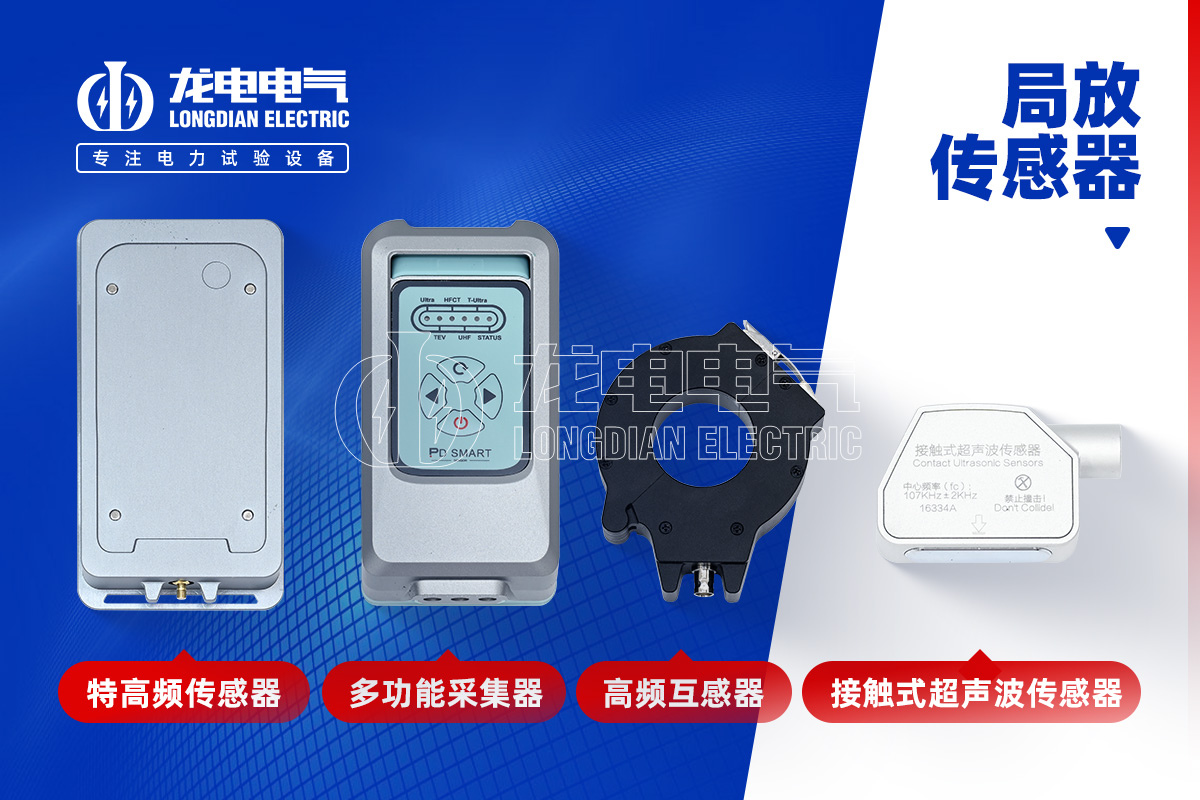

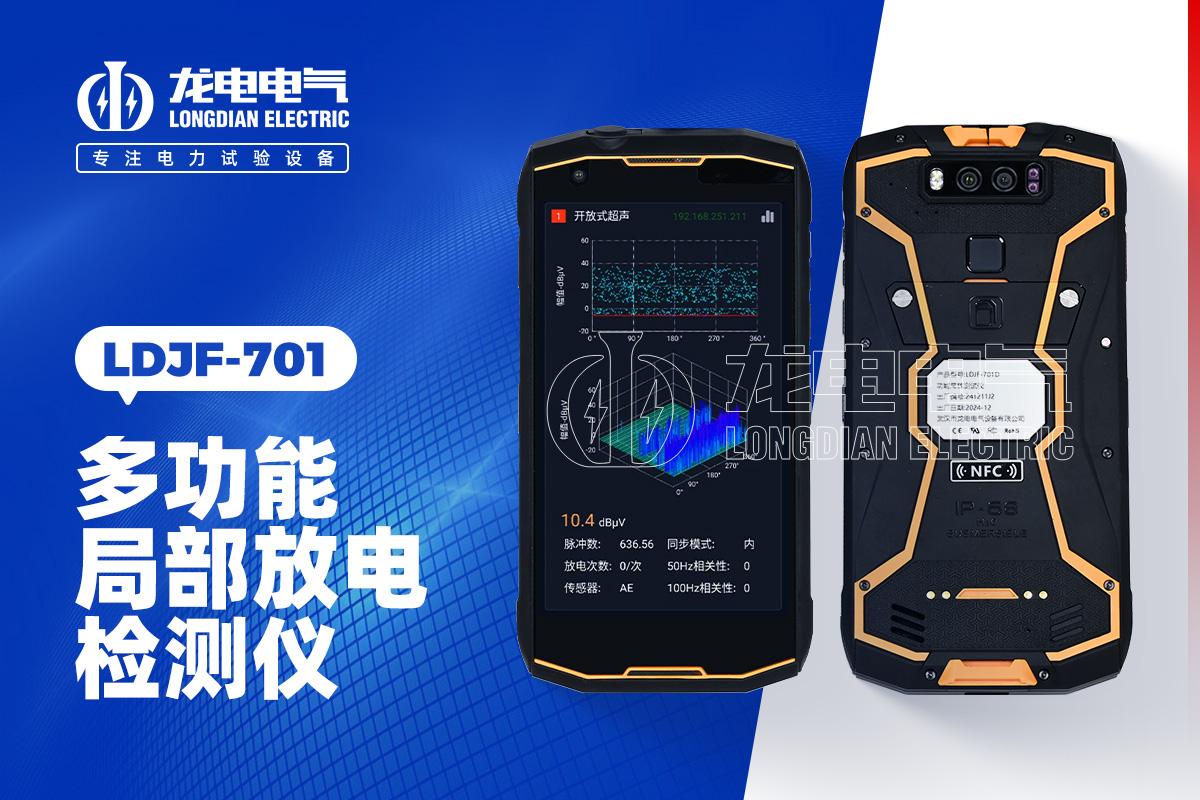

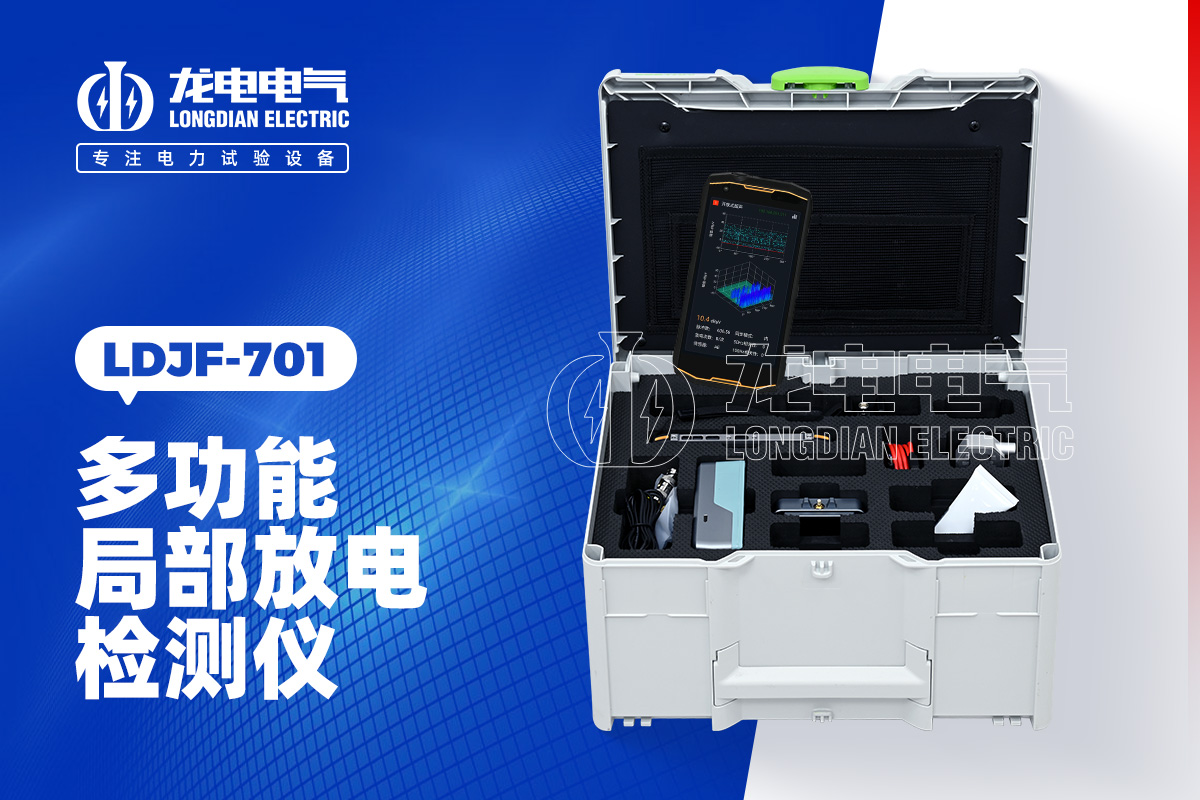

作为电力设备状态检测领域的重要产品，武汉市龙电电气设备有限公司研发生产的LDJF-701手持局放测试仪，集TEV检测、超声波检测、GIS特高频检测、电缆高频检测以及PRPD图谱分析等多项功能于一体。设备采用高灵敏度传感技术和智能分析算法，能够自动识别局部放电特征，为变电站巡检、电力设备预防性试验和状态检修提供可靠的数据支持。

随着电网设备运维模式逐步向状态检修转变，局放测试仪的作用越来越重要。对于用户而言，了解局放测试仪功能有哪些，不仅有助于提高设备选型效率，也能够更好地发挥局部放电检测技术在设备故障预警中的价值。

总体来看，一台成熟的局放测试仪通常应具备超声波检测、TEV检测、GIS特高频检测、电缆高频检测、PRPD图谱分析、数据存储及报告管理等功能。功能越完善，检测覆盖范围越广，设备状态评估的准确性也越高。
