断路器机械特性测试数据跳动怎么办？传感器固定支架磁座吸附不牢的原因与解决办法

在进行断路器机械特性测试时，是否遇到过这样的情况：同一台断路器连续测试几次，动作时间、速度或者行程数据总是不一致？测试曲线忽高忽低，甚至出现明显跳点，而设备实际运行状态却没有异常。很多人第一反应会怀疑测试仪故障，但实际现场经验表明，传感器固定支架磁座吸附不牢，往往才是导致数据跳动的重要原因之一。

断路器机械特性测试属于高精度测量项目，传感器负责实时采集断路器触头运动过程中的位移变化，并计算动作时间、速度、行程等关键参数。如果传感器安装不牢固，在断路器分合闸瞬间受到振动冲击，就会导致采集信号发生偏移，从而引起测试数据波动。因此，保证传感器固定支架稳定可靠，是确保断路器机械特性测试结果准确的重要前提。

现场测试过程中，磁座吸附不牢主要有几个常见原因。首先是安装表面不平整。部分断路器机构箱表面存在油漆层过厚、锈蚀、凹凸不平或者焊缝等情况，磁座无法与金属表面充分接触，导致吸附力下降。当断路器动作产生较大机械振动时，磁座可能出现轻微位移，从而影响传感器测量精度。

其次是安装位置选择不合理。有些测试人员为了方便接线，习惯将传感器支架安装在机构箱边缘或较薄的金属板位置。这些部位刚性较差，断路器动作时容易产生共振。即使磁座没有明显脱落，也可能因为支架晃动造成位移数据异常，最终表现为测试曲线抖动或速度数据偏差。

第三种情况是磁座本身吸附力下降。长期使用后，磁座表面可能附着铁屑、灰尘、油污等杂质，影响磁力传递效果。有些老旧磁座经过频繁碰撞或高温环境使用后，磁性能也会有所衰减。此时即便安装位置正确，实际吸附力仍无法满足测试要求。

除了磁座问题之外，传感器连接杆安装不规范同样会引起数据跳动。例如连接杆长度调整不合理、连接角度偏差过大、固定螺丝未锁紧等，都可能导致传感器与断路器运动轨迹不同步。当断路器动作时，连接机构产生晃动或间隙，也会影响测试结果的真实性。

那么，遇到传感器固定支架磁座吸附不牢导致的数据跳动问题，应当如何解决？

首先，应选择平整、坚固且振动较小的金属位置安装磁座。在安装前，建议将接触面上的油污、灰尘和铁锈清理干净，确保磁座与金属表面充分接触。对于表面存在较厚油漆层的部位，可适当调整安装位置，提高吸附效果。

其次，要检查磁座吸附状态。安装完成后，可以适当施加外力进行测试，确认支架不会发生松动和位移。对于大型断路器或振动较大的机构，可采用辅助固定方式，例如增加机械夹具或绑带固定，提高整体稳定性。

另外，应定期检查磁座使用状态。如果发现磁力明显减弱、表面磨损严重或者出现变形，应及时更换新的固定组件。相比重复测试带来的时间成本，一套状态良好的传感器支架显然更加重要。

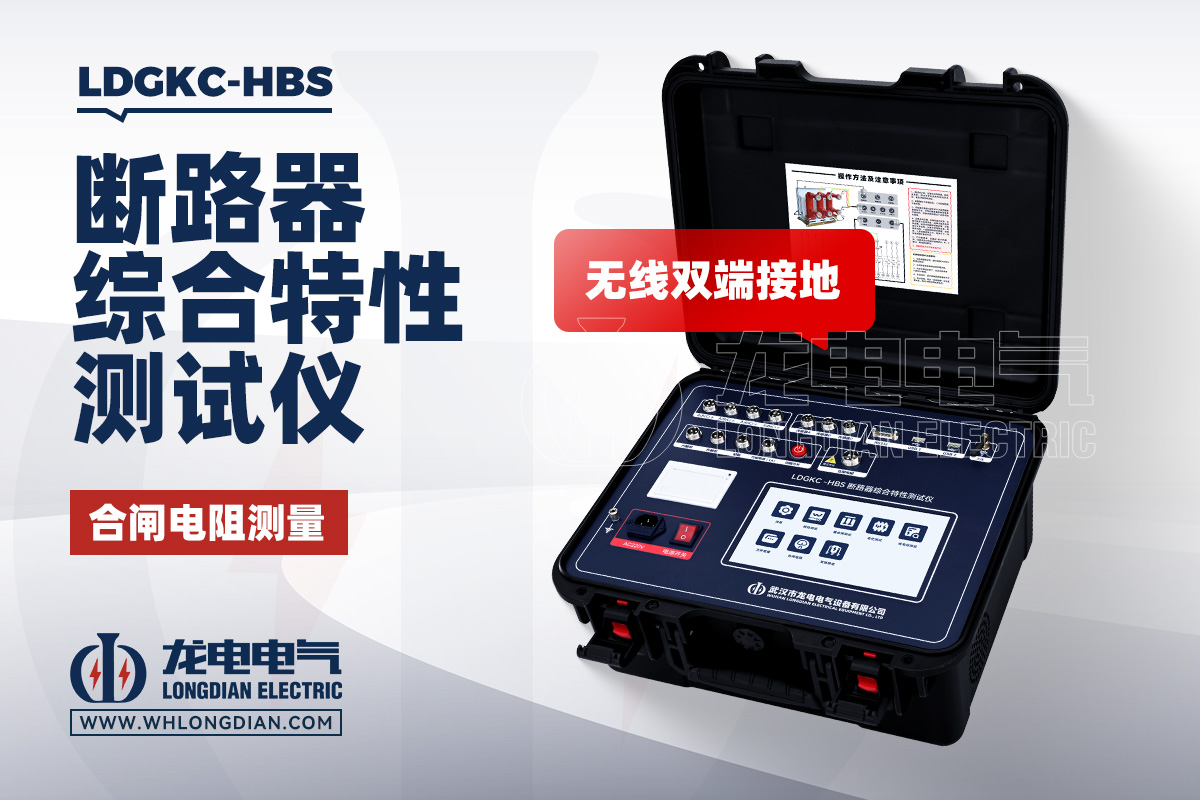

在实际测试中，专业设备对于降低现场误差同样具有重要作用。武汉市龙电电气设备有限公司研发生产的LDGKC-HBS断路器机械特性测试仪，针对现场复杂工况进行了优化设计，可配备高精度线性传感器及专用固定支架系统，能够准确测量断路器分闸时间、合闸时间、同期性、速度、行程、开距以及弹跳时间等参数。设备具备强抗干扰能力，即使在高压变电站复杂电磁环境下，也能够保持稳定的数据采集效果。

值得注意的是，当测试曲线出现异常时，不要急于判定断路器存在故障。很多情况下，问题并不出在设备本身，而是来源于传感器安装不规范、磁座固定不牢或连接机构松动。现场工程师往往通过重新固定支架、调整安装角度后，数据即可恢复正常。

断路器机械特性测试是一项对安装细节要求较高的工作。传感器固定支架磁座吸附不牢，看似只是一个小问题，却可能导致动作时间误判、速度计算错误甚至整组测试数据失真。因此，在开展断路器机械特性测试时，应将传感器安装检查列为测试前的重要步骤，通过规范安装和专业设备配合，确保获得真实、可靠的测试结果，为设备状态评估提供准确依据。
