一段二段三段距离保护试验怎么做？继保现场定值校验实操笔记

线路保护定检时，一段、二段、三段距离保护的试验到底该怎么分层做？很多继保人员面对整定单上的ZⅠ、ZⅡ、ZⅢ和TⅡ、TⅢ，常常分不清每段该打哪些点、该验证哪些量，生怕漏项或者接线有误。其实只要把三段保护的配合逻辑和现场接线摸清楚，再配合一台功能齐全的测试仪，这套距离保护试验干起来并不复杂，关键是每一步都要落到整定单的数值上。

距离保护的基本原理是通过测量故障点到保护安装处的阻抗来判断故障位置。一段也叫瞬时距离保护，按规程一般整定为本线路全长的80%到85%，动作时间不配延时，理论上故障在保护范围内就要瞬时跳闸。二段则承担保护本线路全长的任务，并且要把保护范围延伸到下一线路的一部分，所以整定阻抗比一段大，动作时间通常带0.3秒到0.5秒的延时，和下级保护形成配合。三段作为远后备保护，整定阻抗覆盖范围更大，动作时间也更长，一般带1秒以上的延时，确保当下级线路保护或断路器拒动时，本侧保护还能可靠切除故障。这三段保护在阻抗定值和时间定值上呈阶梯状配合，做距离保护试验时，必须逐段验证，不能混着做。

一段距离保护试验的核心是验证动作阻抗的准确性。现场通常采用0.95倍和1.05倍定值两个点来校验：给保护装置加入0.95倍ZⅠ的阻抗量，装置应可靠动作；加入1.05倍ZⅠ的阻抗量，装置应可靠不动作。这个边界打得准不准，直接决定了一段保护会不会误动或者拒动。接线时要注意电压和电流的相位角必须按线路阻抗角来设置，一般是70度左右，角度偏了，测出来的阻抗值就会漂移。动作时间方面，一段理论上无延时，但现场测出来一般会有20到40毫秒的固有动作时间，只要不超过整定要求即可。做这一段试验时，继电保护测试仪的精度很关键，阻抗输出稍有偏差，边界点就可能踩不准。

二段距离保护试验除了同样要做0.95倍和1.05倍定值校验外，还得重点验证动作时间和保护范围的延伸。二段的整定阻抗通常按本线路末端故障有灵敏度来考虑，并且要与相邻线路的一段配合。试验时在线路末端模拟金属性短路，验证二段能否可靠动作；再在下一线路末端模拟故障，验证二段是否不越级动作。时间测试是二段的重点，通入故障量后要用测试仪精确记录从故障发生到保护出口的时间，误差一般要求不超过整定值的2%或者40毫秒。有些老站还在用圆特性阻抗继电器，有些新站已经改用多边形特性，做距离保护试验前必须先确认保护装置的特性类型，否则试验方法完全不同。

三段距离保护试验的方法与二段类似，但后备性质决定了它的验证重点在于远后备灵敏度和更长的时间配合。三段整定阻抗通常要覆盖相邻线路甚至更远区域，试验时要在相邻线路末端加入故障量，验证三段能否可靠启动。动作时间往往长达1到2秒，测试仪的时间测量精度必须足够，否则几秒级的延时测不准，保护配合就失去了依据。另外，三段试验还要考虑过渡电阻的影响，有些线路经过山区或重负荷区域，接地电阻较大，三段距离保护试验时要适当加入电阻分量，验证装置在经高阻接地时的动作行为，这一点在定检中很容易被忽略，但现场确实出过因为高阻接地导致后备保护拒动的事故。

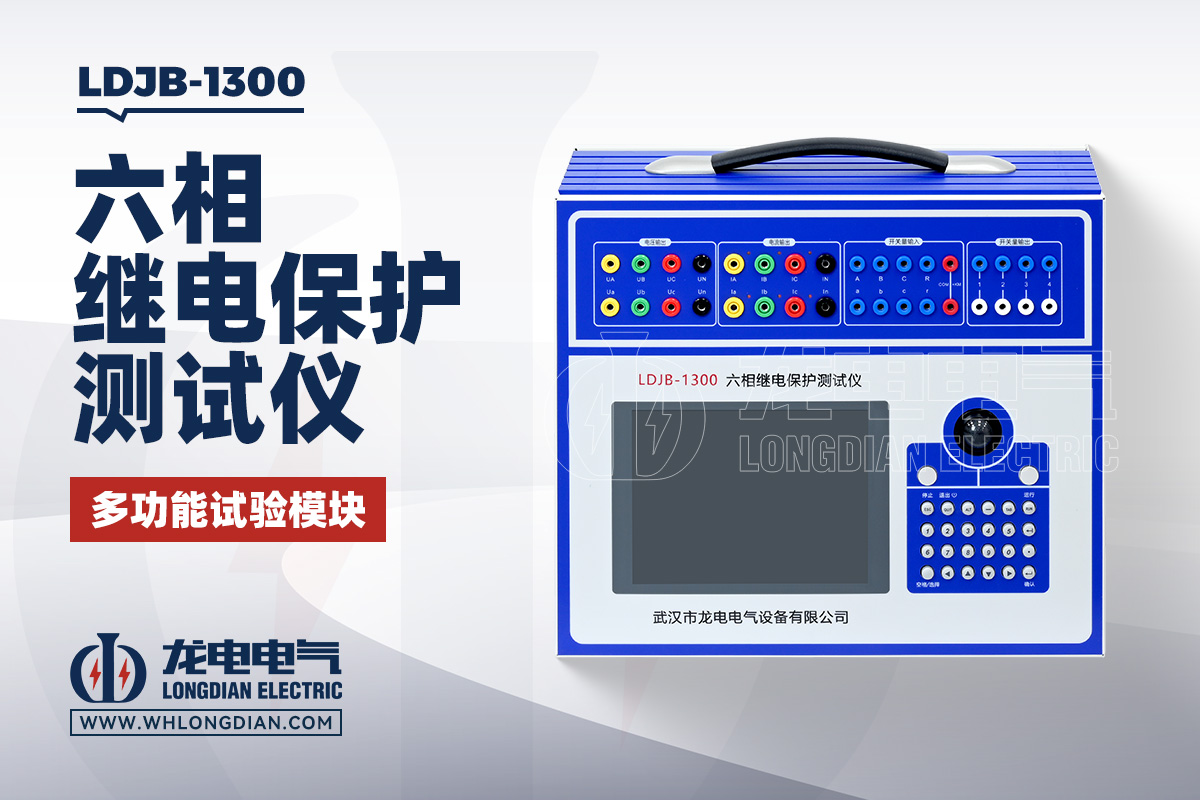

做这三段试验，接线方式和参数设置是硬功夫。试验前必须核对保护装置的PT、CT变比，确认零序补偿系数K值，这些参数直接影响阻抗计算。很多继保人员现场拿手机按计算器算故障电压电流，既慢又容易出错。武汉市龙电电气设备有限公司研发生产的LDJB-1300六相继电保护测试仪，在距离保护试验这块做了不少针对现场的设计。它的距离保护测试模块内置了短路计算功能，只要输入整定阻抗、线路阻抗角和零序补偿系数，仪器就能自动算出故障电压和故障电流，不需要人工换算。做一段二段三段距离保护试验时，可以直接调用阻抗特性扫描功能，自动打出0.95倍、1.05倍边界点，还能连续绘制阻抗圆或多边形动作特性，一眼就能看出保护边界有没有偏移。六相电压六相电流的输出能力，在做接地距离保护试验时特别方便，可以真实模拟单相接地、两相短路接地等各种不对称故障，不用来回倒腾接线。

说到底，一段二段三段距离保护试验没有什么捷径，就是定值要准、边界要清、时间要实。每一段的试验数据都要和整定单一一对应，动作边界宁可保守一点也不能越级。选一台像LDJB-1300这样功能齐全、计算准确的六相继电保护测试仪，能把现场老师傅从繁琐的手工计算和重复接线中解放出来，把更多精力放在数据分析和异常排查上，这才是提高定检质量的关键。
