如何通过高压开关机械特性测试仪一次测试判断断路器是否具备继续运行条件

在电力系统中，高压断路器承担着控制与保护的双重任务，其机械特性的优劣直接关系到电网的安全稳定运行。传统检修模式下，运维人员往往需要借助多种设备、分多次测量才能获取断路器的分合闸时间、速度、行程等关键参数，不仅效率低下，还可能因测试间隔导致数据关联性不足，难以准确判断断路器是否具备继续运行条件。如何通过一次标准化测试，快速、全面地评估断路器机械状态，已成为电力运维部门关注的核心问题。

武汉市龙电电气设备有限公司成立于2007年，专注于高压开关机械特性测试仪的研发与生产，拥有多类技术专利。公司深耕电力检测领域多年，产品广泛应用于变电站、电网运维及电力设备制造场景，以稳定可靠的测试性能和专业的技术服务获得了行业客户的认可。

一次测试获取全参数，精准评估断路器运行状态

多断口同步采集，数据同屏呈现

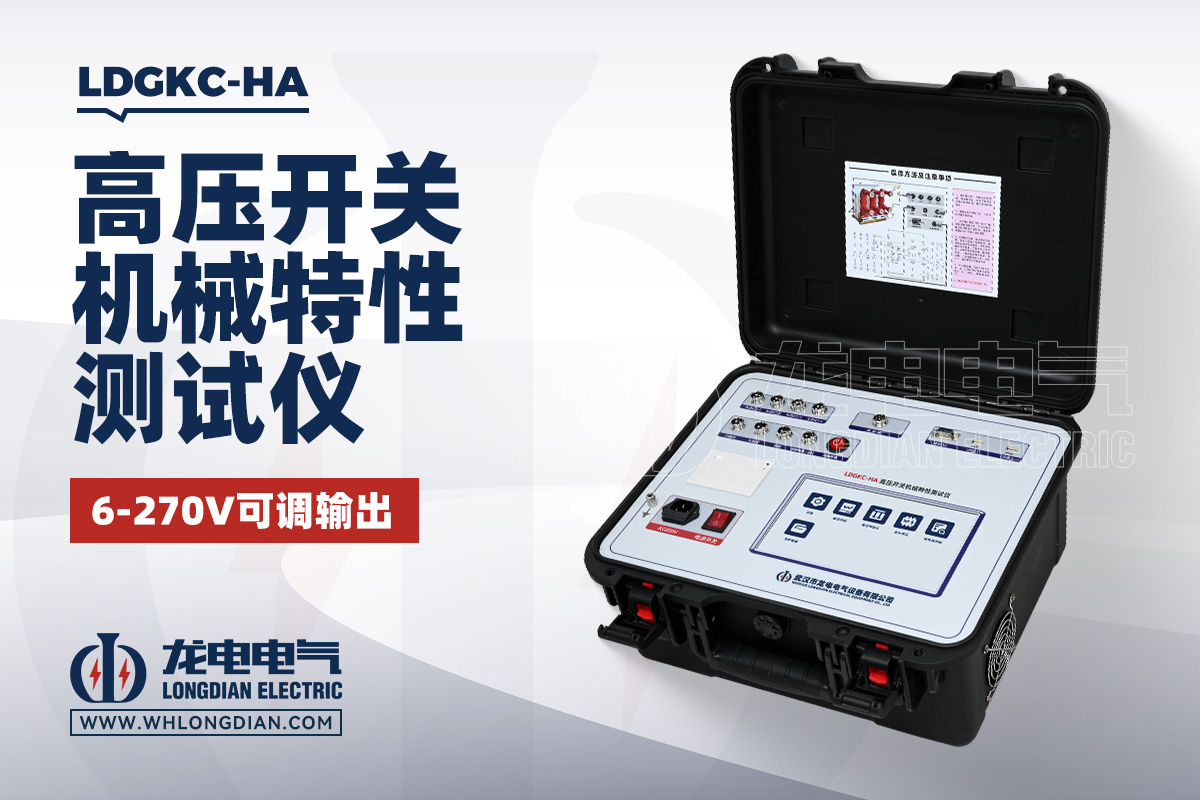

LDGKC-HA高压开关机械特性测试仪支持同时测量12路金属触头断口、6路主断口及6路辅助断口，可一次性完成三相不同期、同相不同期、弹跳时间及次数等时间参数的采集。测试数据与图形同屏显示，无需重复操作即可获取断路器机械特性的完整数据链，为运行状态评估提供可靠依据。

速度-行程联动分析，判断触头磨损与机构状态

仪器配备直线传感器、旋转传感器、万能传感器及激光传感器（选配），测速范围覆盖0.01～20.00 m/s，可同步测量动触头行程、接触行程（开距）、超行程及过冲行程。通过一次动作即可生成速度-行程曲线，结合包络线对比功能，直观判断触头磨损程度与操动机构是否存在卡涩、变形等隐患。

内置操作电源与低电压试验，验证线圈及控制回路

机内集成DC6～270V可调直流电源，最大输出电流20A，无需外接二次电源即可完成分合闸操作。同时支持低电压动作试验，通过自动或手动模式验证断路器线圈在不同电压下的动作可靠性，辅助判断控制回路及操动机构是否满足继续运行要求。

详细技术参数

• 时间测量：12路固有分合闸时间，分辨率0.01ms，1000ms内准确率0.05%±0.1ms

• 速度测量：刚分/刚合速度、指定行程段平均速度；测速范围0.01～20.00 m/s，准确率±0.1 m/s

• 行程测量：直线传感器0-50mm（分辨率0.1mm，可选25-1000mm）；旋转传感器345°（分辨率0.08°）；加速度传感器0-300mm

• 线圈测试：最大电流20A，分辨率0.01A；线圈电阻0～2000Ω，分辨率0.01Ω

• 直流电源：DC6～270V连续可调，电压分辨率0.1V

• 数据存储：主机可存储30000组试验数据，配备USB接口支持U盘导出及上位机分析

• 抗干扰设计：满足500kV变电站站内可靠使用要求

• 适用对象：SF6开关、GIS组合电器、真空开关、油开关等各类高压断路器

典型应用场景

变电站定期检修与状态评价

在110kV及以上变电站的年度检修中，运维人员利用高压开关机械特性测试仪对断路器进行一次标准化测试，即可获取时间、速度、行程及线圈电流等全量数据，对照厂家技术规范与历史数据，快速判断设备是否具备继续投运条件。

新设备安装验收与交接试验

新投运断路器在安装调试阶段，通过一次完整的机械特性测试，可验证分合闸时间、同期性、速度曲线等关键指标是否符合GB 1984-2014及DL/T 846.3-2017标准要求，确保设备在正式并网前处于良好状态。

故障后快速状态评估

当断路器经历短路跳闸或异常操作后，检修人员可借助一次测试快速获取当前机械特性参数，通过与原始数据及包络线对比，判断操动机构是否受损、触头是否发生熔焊或严重烧蚀，为后续处理决策提供量化依据。
