地埋电缆线断点怎样查找

地埋电缆线的断点查找通常需要使用专业的检测方法和设备，以确保准确性和效率。

以下是一些常用的地埋电缆线断点查找方法：

① 低压脉冲法：

这种方法适用于地埋电缆的断点故障检测。

首先对电缆各相分别进行全长测试，观察三相对铠装测试时的波形是否一致。

对于高阻故障，各相测试波形通常是一致的；而对于低阻故障或存在断点的故障相，测试波形会与电缆全长不一致，从而可以直接用低压脉冲测试出故障距离。

② 零电位法（电位比较法）：

适用于长度较短的电缆芯线对地故障。

将电缆故障芯线与等长的比较导线并联，在两端加电压。

当微伏表的正极在比较导线上移动至指示值为零时的点与故障点等电位，即故障点的对应点。

这种方法简便精确，不需要精密仪器和复杂计算。

③ 针刺判别法：

这种方法通过在断点电缆上分段插入钢针，然后使用万用表依次测量通断状况来查找断点。

该方法可能会破坏绝缘层，因此在实际应用中需要谨慎使用。

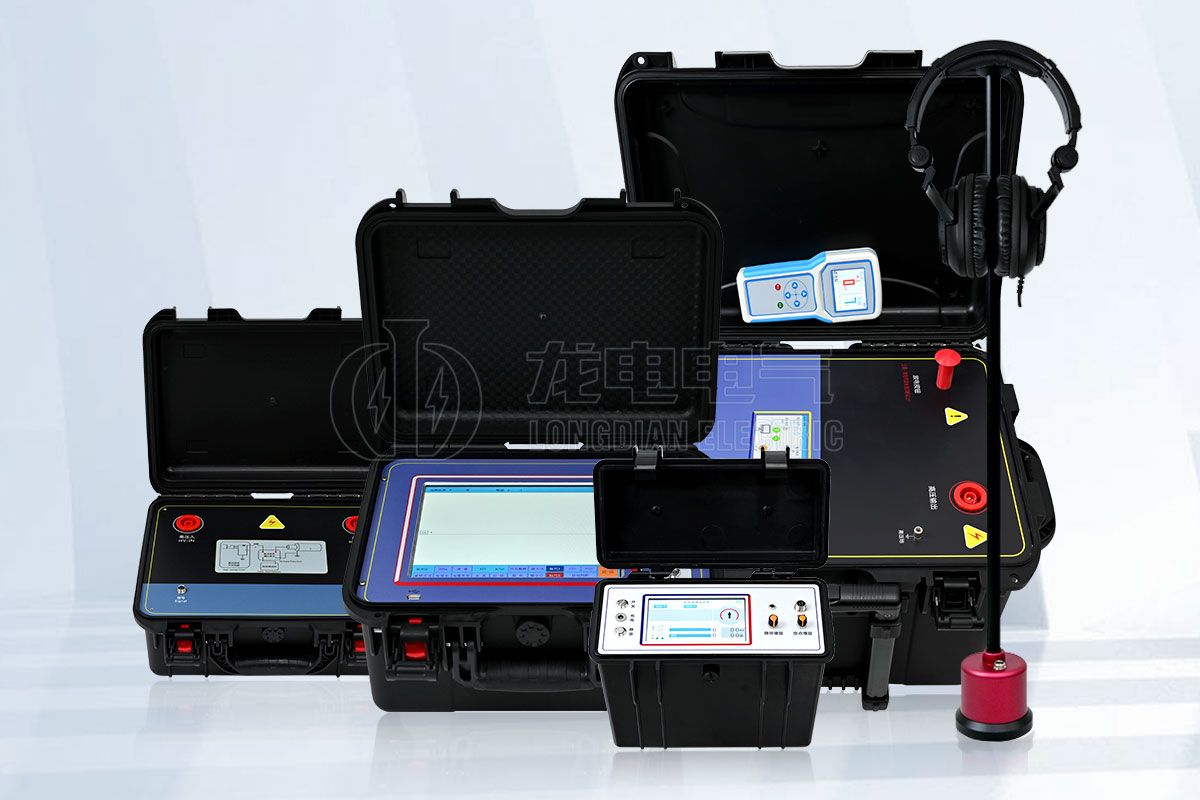

④ 专业仪表检测：

使用电缆故障测试仪，可以测试电缆的各种故障，尤其是对电缆的闪络及高阻故障进行检测。

如配备声测法定点仪，可以将故障点精确确定在0.5米以内。

⑤ 音频探测仪：

对于地下电缆故障点的判断，可以通过音频探测仪来判断故障点。

这种方法适用于电缆全长以及短路、断路点的判断。

在查找地埋电缆线断点时，先了解电缆的环境条件、品种和规格，以及确定故障所在位置的范围和电缆的出口位置。然后，可能需要进行开挖和检查，将沿线电缆的铠装层、保护层和绝缘层暴露出来，便于检测。
