保护级CT分类详解：P级、TPY、TPX、TPZ电流互感器的区别与选型指南

在电力系统继电保护中，电流互感器（CT）承担着将一次大电流转换为二次标准电流的重要任务。尤其是在故障状态下，CT的性能直接影响保护装置的动作准确性与可靠性。根据不同的保护需求，保护级CT被划分为P级、TPY、TPX和TPZ等类型。理解这些类型之间的差异，对于电力设计与运维具有重要意义。

首先，P级（Protection class）CT是最常见的保护用电流互感器类型，主要用于一般继电保护场合。其特点是在额定准确限值系数（ALF）范围内，能够保证一定的测量精度。P级CT通常标注为5P或10P，表示在额定电流的若干倍（如10倍、20倍）情况下，其复合误差不超过5%或10%。这类CT适用于过流保护等对暂态性能要求不高的场景，具有结构简单、成本较低的优点。

相比之下，TP类（Transient Performance）CT则专为暂态性能要求较高的保护系统设计，进一步细分为TPX、TPY和TPZ三种类型。TPX型CT在设计中不考虑剩磁影响，假设铁芯在故障后完全去磁，因此其暂态响应较为理想，但在实际运行中可能存在误差。TPX适用于对暂态误差要求较高但允许一定理想化假设的场合。

TPY型CT则在TPX的基础上引入了剩磁影响的考虑，其铁芯允许存在一定的剩磁，并通过设计限制剩磁对测量误差的影响。这使得TPY型CT在实际运行中更接近真实工况，适用于对保护动作可靠性要求较高的系统，如差动保护等关键保护场景。

TPZ型CT是对暂态性能要求最严格的一类，其设计目标是在考虑剩磁的情况下，将暂态误差控制在极低水平。TPZ型CT通常具有较高的精度和更复杂的结构，能够在严重故障电流冲击下仍保持良好的线性响应，适用于超高压系统及对保护精度要求极高的场合。

从本质上看，P级与TP类CT的主要区别在于是否考虑暂态过程中的磁饱和与剩磁影响。P级CT更侧重稳态误差控制，而TP类CT则强调在短路等瞬态条件下的准确性。随着电力系统向智能化和高可靠性方向发展，TP类CT的应用越来越广泛。

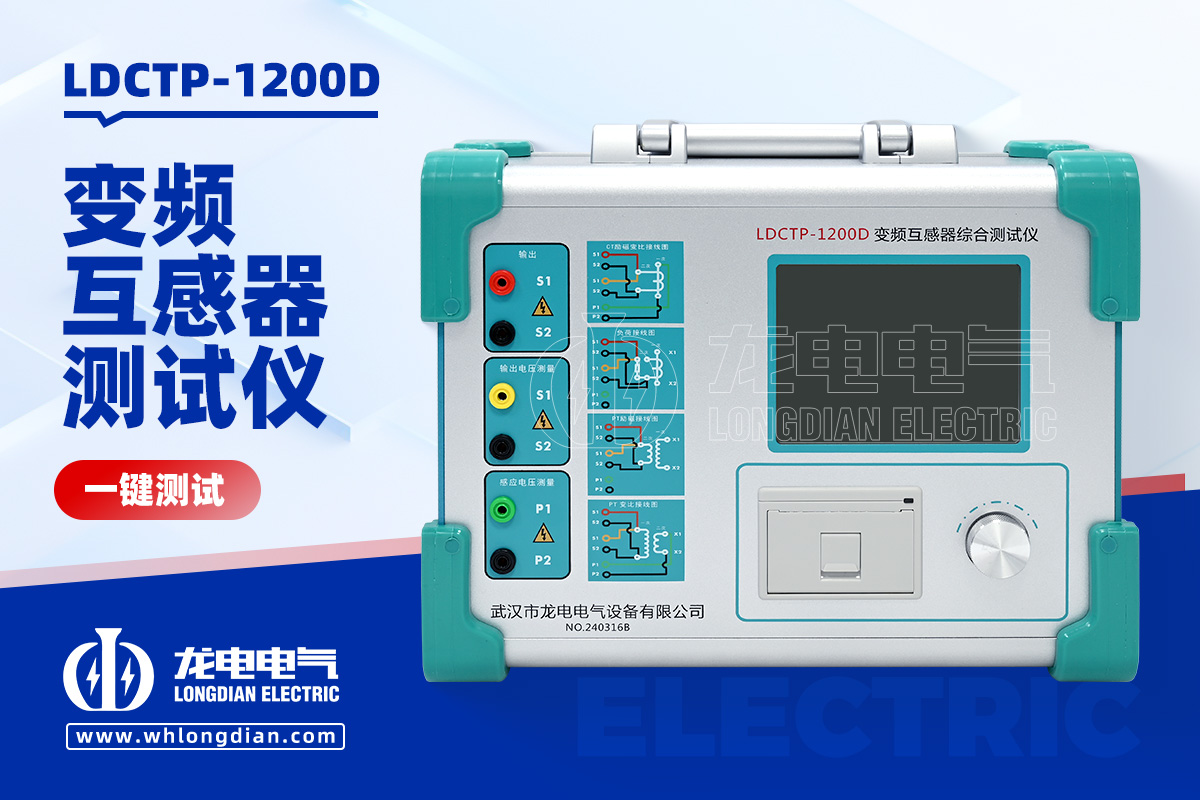

在实际选型与检测过程中，CT的性能验证同样至关重要。武汉市龙电电气设备有限公司生产的互感器综合测试仪，能够对P级及TP类CT进行全面测试，包括励磁特性、变比误差、极性判别及暂态参数分析等功能，帮助用户准确评估CT性能，确保继电保护系统的可靠运行。

需要注意的是，不同类型CT在测试方法和评价标准上存在差异。例如TP类CT通常需要进行更复杂的暂态特性测试，对测试设备和技术人员提出了更高要求。因此，在实际应用中，应根据保护类型、系统电压等级及故障特性，合理选择CT类型，并配合专业测试设备进行定期检测。

综上所述，P级、TPX、TPY、TPZ是保护级CT的主要分类，它们在设计理念、暂态响应及应用场景上各有侧重。深入理解这些差异，有助于提升电力系统保护的准确性与可靠性。
